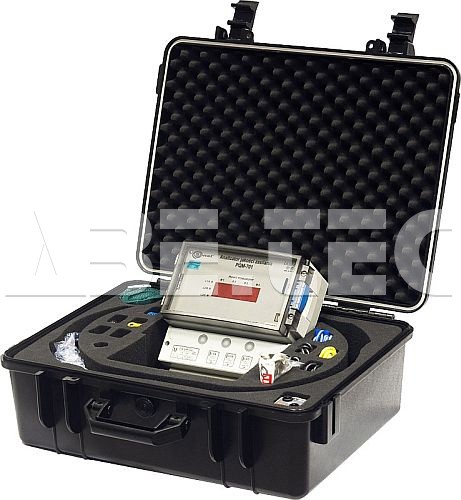

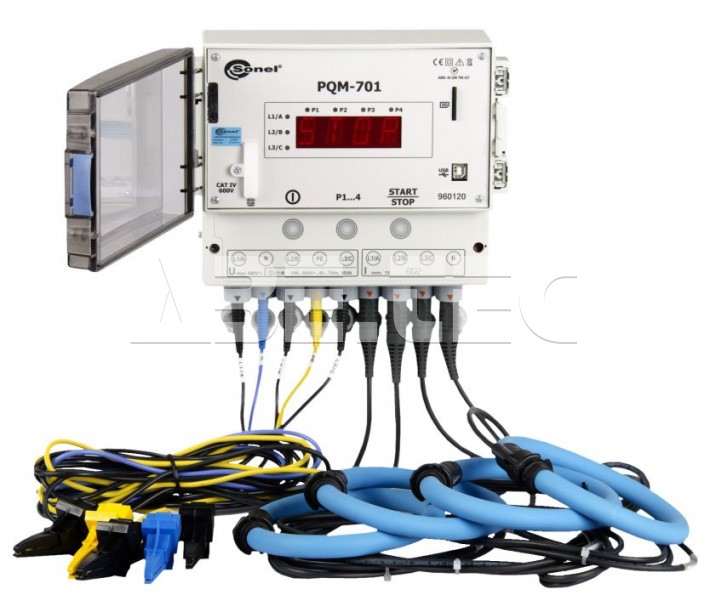

Analyzátor kvality napájení PQM-701 - obsah balení

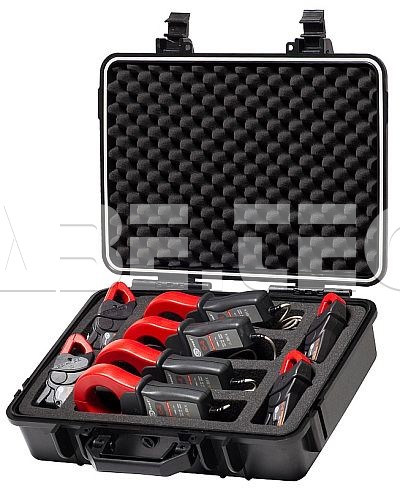

Analyzátor kvality napájení PQM-701 - kufřík na svorky (na objednávku)

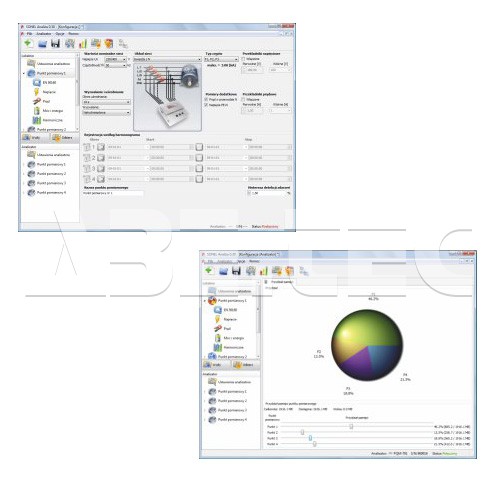

Analyzátor kvality napájení PQM-701 - analýza výstupních dat v programu Sonel Analysis

další Analyzátor kvality napájení PQM-701 Analyzátor kvality napájení PQM-701 - obsah balení Analyzátor kvality napájení PQM-701 - obsah balení Analyzátor kvality napájení PQM-701 - kufřík na svorky (na objednávku) Analyzátor kvality napájení PQM-701 - analýza výstupních dat v program...

Vytisknout produkt Uložit produkt jako PDF

◄ ►

Analyzátor kvality napájení sleduje parametry energetických systémech.
Monitoruje kvalitu napětí a proudu pro různé druhy zapojení.
Je určen pro systémy s frekvencí 50/60 Hz a jmenovitým napětím 110/190 V, 115/200 V, 127/220 V, 220/380 V, 230/400 V, 240/415 V, 254/440 V, 400/690 V.
Sleduje parametry energetických systémů v souladu s třídou A standardu EN 61000-4-30.
Analyzátor je schopen zaznamenávat data v půlperiodě průměrného času.
Může pracovat v jakýchkoliv klimatických podmínkách.
Umožňuje rychlé načtení dat zaznamenaných na SD kartu.
Sada obsahuje plnou verzi intuitivního softwaru pro analýzu zaznamenaných výsledků.
Bezpečnostní kategorie: CAT IV / 600 V.
Stupeň krytí: IP 65.

Základní vlastnosti přístroje:

Je určen pro provoz v energetických systémech o jmenovité frekvenci 50/60 Hz.
Je určen pro provoz v energetických systémech o jmenovitém napětí 110/190 V, 115/200 V, 127/220 V, 220/380 V, 230/400 V, 240/415 V, 254/440 V a 400/690 V.
Konfigurace energetických systémů: jednofázový, dvě fáze se společným vodičem N, třífázové zapojení do hvězdy a bez vodiče N, třífázové delta zapojení.
Konfigurace napájecího systému pomocí počítačového programu.

Parametry měření:

L1, L2, L3, N-PE napětí (pět měřených vstupů, splňuje požadavky EN 61000-4-30 třídy A) - střední, minimální a maximální hodnoty, okamžité hodnoty v rozsahu do 690 V, schopnost kooperace s napětím transformátorů.
L1, L2, L3, N proud (čtyři měřené vstupy) - střední, minimální a maximální hodnoty, okamžité hodnoty v rozmezí do 3 kA (v závislosti svorkách použitých při měření), schopnost kooprerace s proudem transformátorů).
Vrcholové faktory pro proud (CFI) a napětí (CFU).
Frekvence v rozsahu 40 ... 70 Hz (splňuje požadavky EN 61000-4-30 třídy A).
Činný výkon (P), jalový výkon (Q), zkreslený výkon (D), zdánlivý výkon, včetně specifikace povahy jalového výkonu (kapacitní, induktivní).
Záznam výkonu - metoda Budeanu, IEEE-1459.
Aktivní energie (E_P), jalová energie (E_q), zdánlivá energie (E_S).
Činitel výkonu, cosα, tgα.
K faktor (přetížení transformátoru z důvodu vyšších harmonických frekvencí).
Harmonické frekvence až do 50th v napětí a proudu (splňuje požadavky EN 61000-4-7 třídy I).
Celkové harmonické zkreslení (THD) napětí a proudu.
Krátkodobá (P_ST) a dlouhodobá (P_LT) závažnost blikání (splňuje požadavky EN 91000-4-15 třídy A).
Asymetrie proudu a napětí (splňuje požadavky EN 61000-4-30 třídy A).
Záznam napětí, poklesů napětí a přerušení, včetně oscilogramů (splňuje požadavky EN 61000-4-30 třídy A).
Záznam událostí proudu, včetně oscilogramů.
Záznam oscilogramů napětí a proudu pro každé průměrné období.

Přístroj splňuje požadavky stanovené standardy:

EN 61000-4-30 (třída A) (Elektromagnetická kompatibilita - Část 4-30: Zkušební a měřicí technika - Metody měření kvality energie).
EN 61000-4-7 (třída I) (Elektromagnetická kompatibilita - Část 4-7: Zkušební a měřicí technika - Všeobecné směrnice o měření a měřicích přístrojích harmonických a meziharmonických pro rozvodné sítě a zařízení připojovaná do nich).
EN 61000-4-15 (třída A) (Elektromagnetická kompatibilita - Část 4: Zkušební a měřicí technika - Oddíl 15: Měřič blikání - Specifikace funkce a dimenzování).
EN 50160 (Charakteristiky napětí elektrické energie dodávané z veřejné distribuční sítě).
EN 61010-1 (Bezpečnostní požadavky na elektrická měřicí, řidicí a laboratorní zařízení).

Parametry analyzátoru PQM-701:

Parametr		Rozsah měření	Max. rozlišení	Přesnost
Střídavé napětí (TRMS)	-	0,0...690,0 V	0,01% U_n	± 0,1% U_n
Vrcholový faktor	napětí	1...10 (≤ 1,65 pro 690 V napětí)	0,01	± 5%
Vrcholový faktor	proud	1...10 (≤ 3,6 I_nom)	0,01	± 5% n. h.
Střídavý proud (TRMS)	-	v závislosti na svorce*	0,01% jmen. rozsahu	± 0,1% jmen. rozsahu (chyba nezohledňuje chybu svorky
Frekvence	-	40...70 Hz	0,01 Hz	± 0,01 Hz
Činný, jalový, zkreslený, zdánlivý výkon	-	v závislosti na konfiguraci (transformátoru, svorek)	až do čtyř desetinných míst	v závislosti na konfiguraci (transformátoru, svorek)
Činná, jalová a zkreslená energie	-	v závislosti na konfiguraci (transformátoru, svorek)	až do čtyř desetinných míst	jako chyba výkonu
cosα a faktor výkonu (PF)	-	0...1	0,01	± 0,03
tgα	-	0...10	0,01	v závislosti na chybě činného a jalového výkonu
Harmonie	napětí	jako pro střídavé napětí skutečné RMS	jako pro střídavé napětí skutečné RMS	± 5% U_h pro U_h < 1% U_n ± 0,05% U_h pro U_h < 1% U_n
Harmonie	proud	jako pro střídavý proud skutečné RMS	jako pro střídavý proud skutečné RMS	± 5% I_h pro I_h < 3% I_n± 0,15% I_h pro I_h < 3% I_n
THD	napětí	0...100% (v souvislosti s hodnotou RMS)	0,1%	± 5%
THD	proud	0...100% (v souvislosti s hodnotou RMS)	0,1%	± 5%
Činný a jalový výkon harmonie	-	v závislosti na konfiguraci (transformátoru, svorek)	v závislosti na minimální hodnotě napětí a proudu	-
Úhel mezi proudem a napětím harmonie	-	-180...+180°	0,1°	± (h x 1°)
K-faktor	-	1...50	0,1	± 10%
Závažnost blikání P_ST, P_LT	-	0,2...10	0,01	± 5%
Asymetrie napětí	napětí a proud	0...20%	0,1%	± 0,15% (absolutní chyba)
Svorka F-1, F-2, F-3: 0...3000 A (10000 A) Svorka C-4: 0...1000 A (3600 A_P-P) Svorka C-5: 0...1000 A (3600 A_P-P) Svorka C-6: 0...10 A (36 A_P-P) ... bez proudu transformátorů

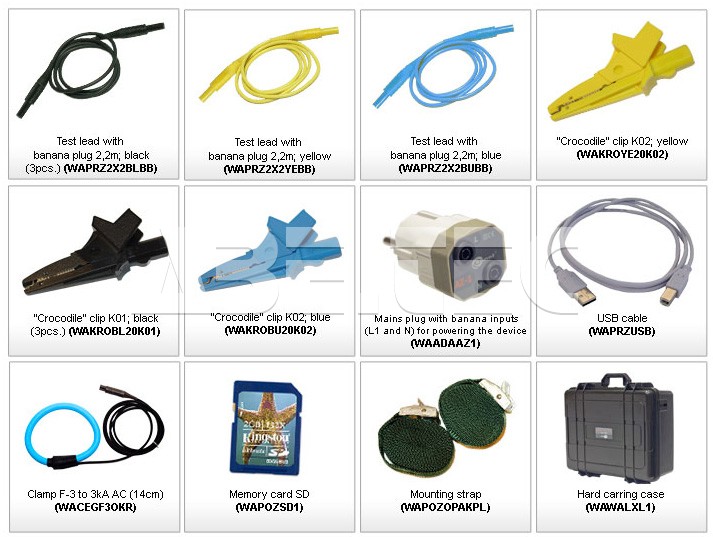

Standardní příslušenství analyzátoru (obsah balení):

Příslušenství	Kód
Testovací kabel s banánkem, 2,2 m, černý	WAPRZ2X2BLBB
Testovací kabel s banánkem, 2,2 m,žlutý	WAPRZ2X2YEBB
Testovací kabel s banánkem, 2,2 m, modrý	WAPRZ2X2BUBB
Krokodýlová svorka K01 černá	WAKROBL20K01
Krokodýlová svorka K02 žlutá	WAKROYE20K02
Krokodýlová svorka K02 modrá	WAKROBU20K02
USB kabel	WAPRZUSB
Zástrčka napájecího systému s banánkem (L1 a N)	WAADAAZ1
Přijímač – rozhraní pro radiový přenos OR1 (USB)	WAADAUSBOR1
SD karta	WAPOZSD1
Kufřík	WAWALXL1
Závěsné popruhy	WAPOZOPAKPL
DIN spona k závěsnému pásku	WAPOZUCH2
F-3 svorka do 3 kV AC (ø 14 cm)	WACEGF3OKR
Sonel analysis program pro čtení a analýzu dat (plná verze)
Vestavěná nabíječka baterií, kalibrační certifikát.

Volitelné příslušenství analyzátoru (na objednávku):

	C-4	C-5	C-6	F-1	F-2	F-3

Jmenovitý proud	1000 A AC	1000 A AC 1400 A AC	10 A AC	3000 A AC
Max. proud	1000 A AC	1000A AC 3000 A AC	20 A AC	10 kA AC
Min. proud	100 mA	500 mA	10 mA	1 A
Frekvence	30 Hz... 10 kHz	DC ... 5kHz	40 Hz... 10 kHz	40 Hz ... 10 kHz
Úroveň vstupního signálu	1 mV / 1 A	1 mV / 1 A	100 mV / 1 A	38,8 µV / 1A
Max. průměr kabelu	52 mm	39 mm	20 mm	360 mm	235 mm	120 mm
Min. základní přesnost	≤ 0,5%	≤ 1,5%	≤ 1%	1 %
Bateriové napájení	-	ano	-	-	-	-
Délka kabelu	2,2 m	2,2 m	2,2 m	2,2 m	2,2 m	2,2 m
Kategorie měření	IV 300 V	IV 300 V	IV 300 V	IV 600 V

C-4 svorka do 1000 A AC	WACEGC4OKR
C-5 svorka do 1000 A AC/DC	WACEGC5OKR
C-6 svorka do 10 A AC	WACEGC6OKR
F-1 svorka do 3 kA AC (ø 38 cm)	WACEGF1OKR
F-2 svorka do 3 kA AC (ø 25 cm)	WACEGF2OKR
Dobíjecí baterie	WAAKU09
Kufířk pro svorky	WAWALL2
