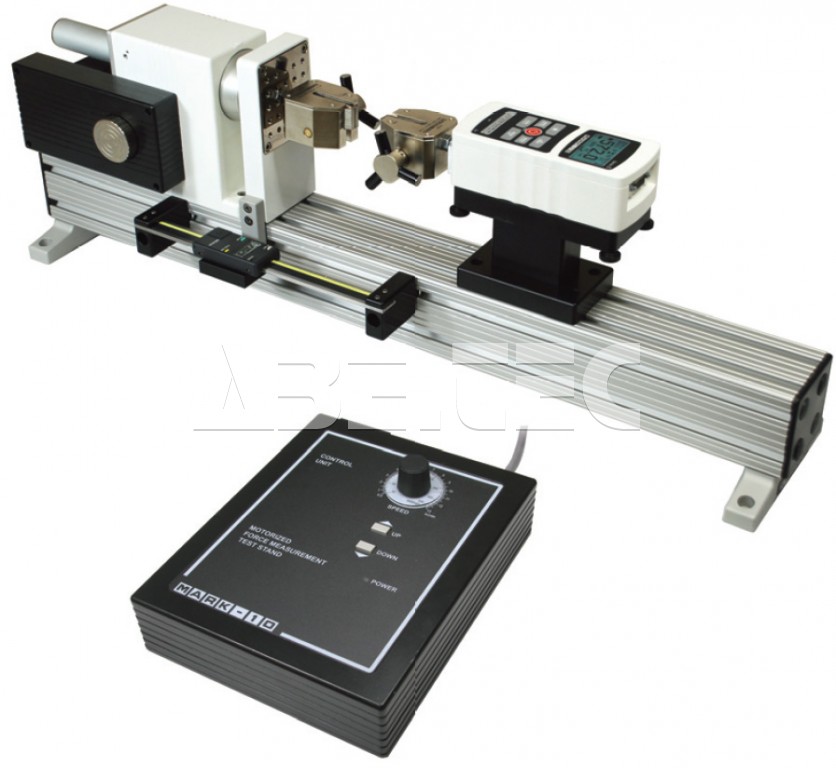

Motorizované zkušební zařízení TSFM500HE horizontální

• Maximální síla: 2200 N [500 lbF].
• Maximální dráha: 102 mm [4"].
• Rozsah rychlostí: 5 - 140 mm/min [0,2 - 5,5 in/min].
• Přesnost rychlosti: ± 5% nastavení, ± 0% změna při zatížení.

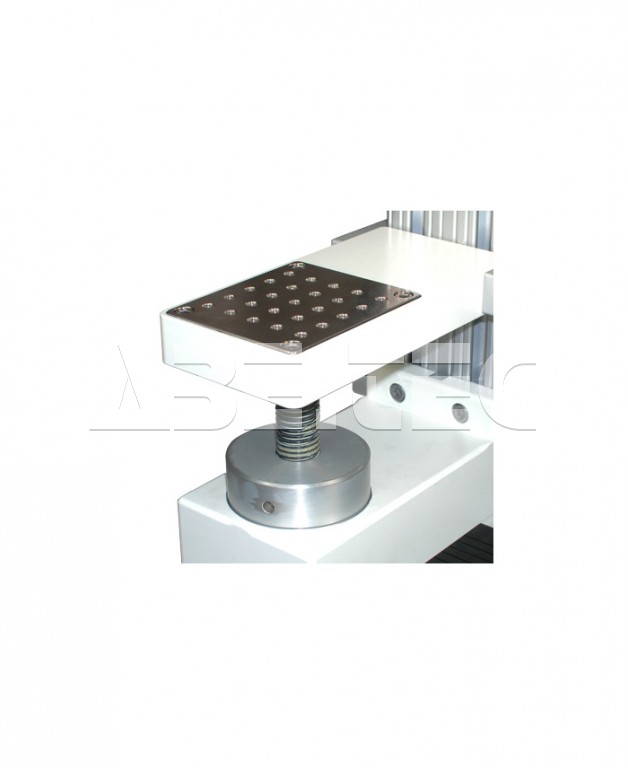

• Zátěžový stůl s 25 otvory #10-32 UNF pro montáž přípravku.
• Pult dálkového ovládání s kabelem 1 m [3'].
• Univerzální napájecí zdroj: 80 - 250 V stř.
• Horizontální provedení.
• Knoflík ručního posuvu.
• Montážní otvory pro montáž na stůl.
• Základnu lze odejmout pro alternativní montáž.
• Zařízení je slučitelné se všemi měřiči síly, příslušenstvím a svěrkami Mark-10.
• Značka CE.
• Hmotnost (bez přídavných zařízení): 13,6 kg.

Zařízení TSFM500HE je určeno k testování tlaku a tahu u pružin, obalů, kovů, textilií a jiných položek, vyžadujících sílu až 2200 N. Velká světlost a hloubka hrdla umožňují práci s širokou paletou tvarů a velikostí vzorku. Toto zkušební zařízení má jednotku dálkového ovládání, poskytující vyšší bezpečnost během testování. Trvanlivý a stabilní sloupek zařízení TSFM500HE minimalizuje ohyb, takže je zvlášť vhodný pro přesné testování pružin.

Operátor může vybírat z rozsahu rychlostí od 5 do 140 mm/min. K dispozici jsou upravené rychlostní rozsahy. K dalším charakteristikám patří knoflík pro ruční jemné nastavování a krokový motor, jenž brání změně rychlosti při zatížení, takže je testování přesnější a opakovatelné. Při použití kteréhokoliv měřiče síly a upínacího přípravku Mark-10 lze vytvořit kompletní testovací řešení. Zařízení se dodává také ve vertikální, provedení TSFM500E.

Zařízení TSFM500HE se dodává se čtyřmi háčky (malým, středním, velkým a zvlášť velkým), deskou adaptéru 1/220F, kompresními deskami 2L" a 3", dvěma spojkami (#10-32 a 5/16-8) a sadou klíčů.

Zapojení PC:

Schéma níže znázorňuje kabely a adaptér, potřebné k vyvedení dat síly a dráhy ze systému Mark-10 do počítače:

Zobrazení dráhy (Mitutoyo) <=> 09-1066E komunikační kabel, Mitutoyo <=> komunikační adaptér MRS100AE, Mitutoyo do RS-232 <=> komunikační adaptér RSU100E, RS-232 do USB (na objednávku).

Volitelné příslušenství (na objednávku):

Volitelné příslušenství	Obj. kód
Široký sortiment měřičů síly a upínacích přípravků

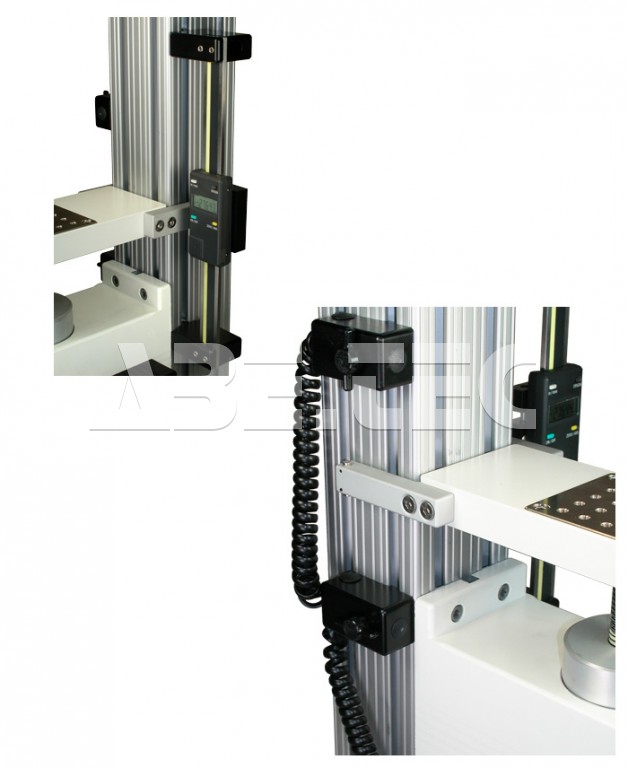

Digitální zobrazení dráhy Dráha 152 mm [6"], rozlišení 0,01 mm [0,0005"], výstup SPC pro automatizovaný sběr dat.	TSF001E
Sada koncového vypínače Sada horních a dolních nastavitelných polovodičových koncových vypínačů. Opakovatelnost až 0,03 mm [0,001"].	TSFM002E
Souprava pro vodorovnou / nástěnnou montáž Sada montážních prvků pro připevnění ke sloupku zkušebního zařízení na místě základny.
Modul ochrany před přetížením Chrání měřič síly před náhodným přetížením během motorizovaných zkoušek. Možnost nastavení od 20 - 110 % kapacity měřiče. Je slučitelný se všemi měřiči síly Mark-10, vybavenými výstupy.	11-1042E
Kabel nastavené hodnoty Zastaví posun zkušebního zařízení na programovatelných bodech vysoké a nízké nastavené hodnoty tahové a tlakové síly, programovaných na slučitelném měřiči síly.	09-1180E
Prodloužení sloupku Sloupek je možno prodloužit podle potřeby zákazníka.
