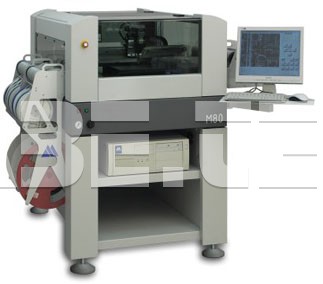

Osazovací automat M80

• Optické vystředění.
• Plně automatické osazování.
• Automatické snímání fiducial značek, korekce a Bad Mark
• Automatická změna trysek/pipet.
• Volitelné – hlava pro dávkování pájecí pasty nebo lepidla.
• Automatické plnění a uvolnění součástek.
• Řídicí systém založený na Windows XP.
• Data osazování mohou být vložena ručně v modu TEACH-IN mode nebo mohou být převedena z různých datových CAD zdrojů.
• Vynikající poměr ceny k výkonu.
• Počet osazených součástek: 2500 - 3000 součástek za hodinu.
• Přesnost osazení: Lepší než 0.08 mm.
• X Y Rozlišení: 10 µm, (lineární kódovací zařízení jako standard).
• Orientace součástek: Kroky v intervalu 1.
• Součástky: rozsah od 0402 (0,4 x 0,2 mm) do 30 x 30 mm, rozteč až do 0.5 mm.
• DPS- osazovací plocha: 325 x 500 mm.
• Podavače: 80 páskových podavačů pro 8 mm pásky + 30 tyčových podavačů pro SO8 - SO16.
• Rozměry: 900 x 1250 x 1230 mm.
• Hmotnost: 250 kg.
• Napájení: 230 V, 50 Hz, 400 W.

Hlavní přednosti osazovacího zařízení Mechatronika M80:
Automat MECHATRONIKA M80 je profesionální zařízení, určené k montáži DPS. Tento automat je optimální pro provozy o malé ploše s nepříliš velkými objemy výroby.Hlavní předností tohoto modelu je použití několika systému vizuální kontroly a centrovánísou-částek.Součástky se instalují pomocí dvojího vizuálního systému „letmého“ (on-fly) vystřeďováníT.ento systém zahrnuje dvě velmi přesné kamery, umístěné po pravé a levé straně pracovního stolu na ose Y.
Při přesouvání hlavy v ose Y se současně posouvají i kamery. Osazovací hlava, pohybující se v ose X od zásobníku do bodu na desce, vždy prolétne nad jednou z kamer. Jestliže jsou přitom součástky SMD odebírané ze zásobníků umístěných po pravé straně, hlava prolétne přes pravou kameru; jestliže je součástka SMD odebírána ze zásobníků umístěných vlevo, hlava prochází nad levou kamerou. Tento způsob umožnil podstatně zkrátit dobu přesunu, což se odrazilo na výkonu zařízení.
Montážní stůl osazovacího automatu může pracovat s deskou s maximálními rozměry 325 × 500 mm. Desky se zakládají ručně. Deska je na stole připevněna pomocí dvou odpružených úchytek v určité výšce, což umožňuje osazovat DPS s oboustrannou montáží.Osazovací zařízení je vybavenou optickým systémem vystřeďování velkých pouzder, jako např. QFP, SO, BGA, SOJ atd., čipů i malých součástek.Osazovací zařízení v základní verzi je vybaveno zásobníkem trysek s kapacitou až 8 trysek.

Software pracuje pod operačním systémem Windows XP a obsahuje textové a grafické roz-hraní, obrazový procesor, prostředky kalibrace a diagnostiky. Programové prostředí je velmi jednoduché pro výuku i používání.

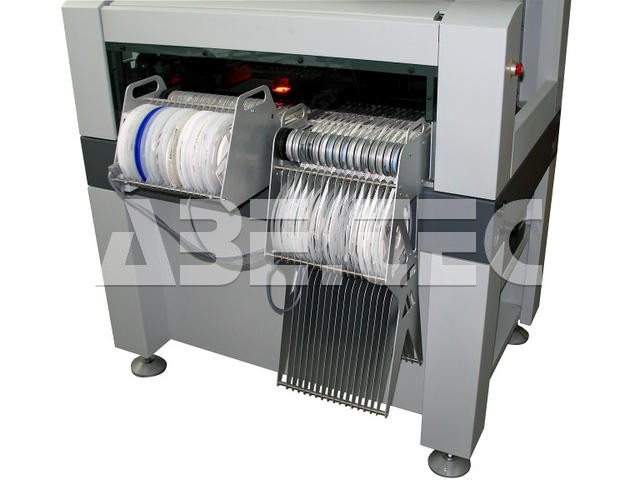

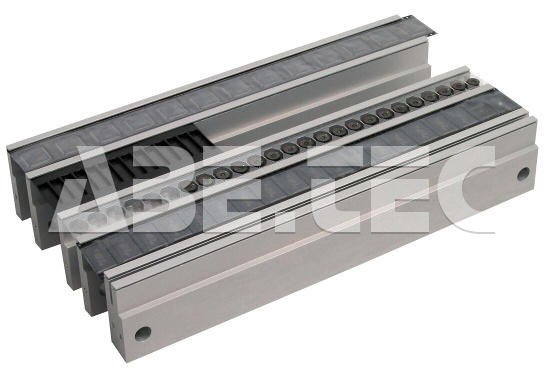

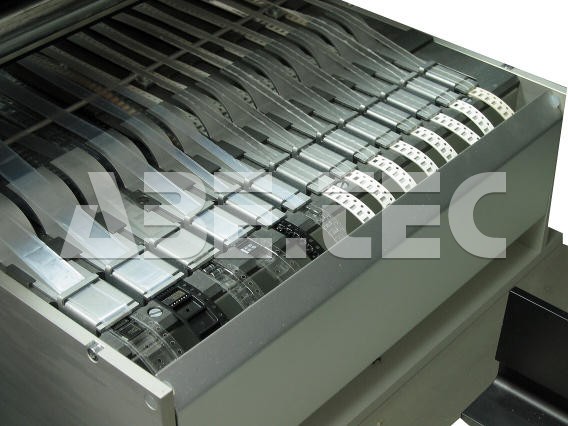

Páskové zásobníky:
Zásobníky jsou bloky s různým počtem drážek pro pásy se součástkami. V jednom bloku může být maximálně 16 ks pásů po 8 mm. Objednat je možno i zásobník s různě širokými pásy (např. 10 – 8 mm, 2 – 12 mm, 2 – 16 mm). Zásobníky se vyznačují vysokou konstrukční spolehlivostí. Na osazovacím zařízení M-80 může být maximálně 80 pásů – 8 mm. Šířky pásů se pohybují v rozmezí od 8 do 32 mm.

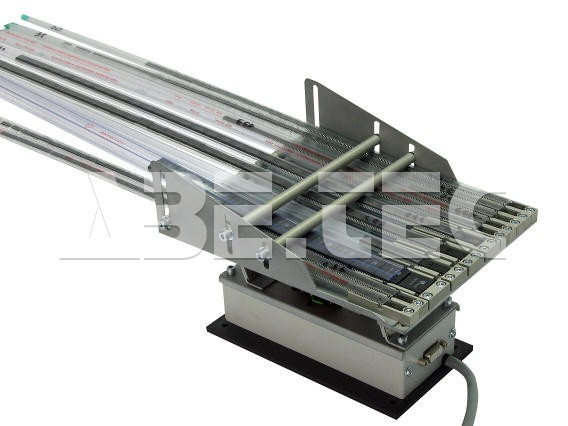

Vibrační zásobník pro podávání součástek v tyči:
Osazovací zařízení je možno vybavit vibračním zásobníkem. Jedná se o tradiční vibrační zásobník, k jehož pracovní ploše se připevňují „aplikátory“ pro součástky různých rozměrů.
Tento zásobník je ovládán nezávisle na osazovacím zařízení a dovoluje uložit do paměti až 99 vibračních programů. V každém programu je možno nastavit periodu kmitů, amplitudu kmitů a směr řídícího impulsu. Konstrukce vibračního zásobníku počítá s regulací sklonu a ohybu tyči pro lepší klouzání součástek v tyči.

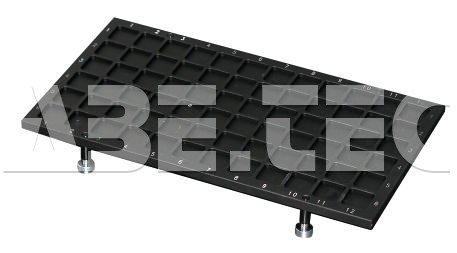

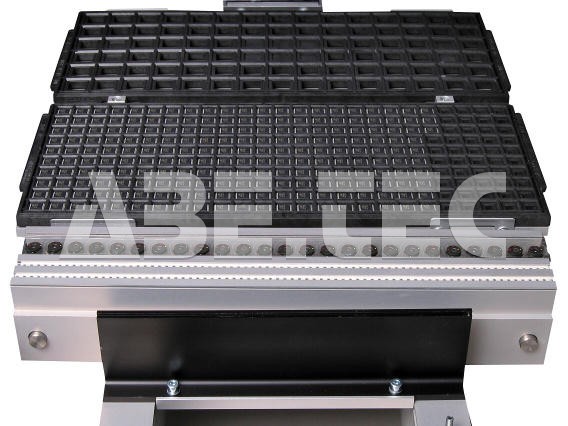

Osazování součástek z palety (tácu):
Osazovací zařízení může pracovat se součástkami na paletách (maticových paletách). Jedná se zpravidla o pouzdra mikroobvodů QFP, PLCC, BGA. Paleta se připevní do prostoru pracovního stolu. Protože se v takovém případě zmenší plocha montážního stolu, bude maxi-mální velikost DPS menší.
Převod dat o umístění součástek z aplikací CAD
Software osazovacího zařízení může obsahovat možnost převodu dat o rozmístění součás-tek z formátů CAD. Tato funkce je zajišťována integrací speciálního programového modulu do programového vybavení osazovacího zařízení. Při programování se stisknutím pravého tlačítka myši se příslušný bod objeví v zobrazené nabídce Windows.

Tento modul umožňuje převod dat z těchto formátů:
1. PROTEL
2. GENERIC CSV File
3. GERBER 274D
4. TARGET 3001

Doporučení k instalaci:
Místnost určená k provozu zařízení musí vyhovovat všeobecným klimatickým podmínkám, kladeným na pracovní prostor. Taková místnost nesmí konkrétně obsahovat hořlavé plyny, výpary alkálií a agresivní chemické látky.
Čistota stlačeného vzduchu má zásadní vliv na spolehlivost zařízení. Doporučujeme v místnosti insta-lovat systém ventilace se vzduchovým filtrem. Obsah prachu přesahující 100 000 částic na litr může mít za následek nadměrné opotřebení a otěr mechanických součástí zařízení.
Zařízení je třeba instalovat tak, aby k němu byl zajištěn přístup ze všech čtyř stran.

Balení součástek:

• Pásky 8 mm, 12 mm, 16 mm, 24 mm, 32 mm, 44 mm.
• Tyče SO8–PLCC84.
• Palety.
• Volně ložené součástky.

Měnič trysek/pipet:

• Automatický, 8 trysek.
• Automatické snímání přítomnosti trysek.

Optický systém:

• Bezdotykové vystředění součástek.
• Automatická korekce fiducial.
• Automatické snímání Bad Mark.

Řídicí panel:

• LCD 17’’ monitor.
• Klávesnice.
• Myš.

Volitelné:

• Import dat z CAD.
• Podavač pásových zásobníků.
