Dávková IR přetavovací pec MR10
- Tato pec je v první řadě určena pro malosériovou nebo kusovou výrobu. Zvláštností pece jsou 2 teplotní zóny a pohyblivý vozík pro DPS.
- Plně programovatelná reflow pec IR.
- Teplotně optimalizovaný proces.
- Samoprofilové zařízení pro přesné pájení s minimálními výdaji na testování.
- Příkon: 2 kW.
- Počet uložených teplotních profilů: 12.
- Speciální rozložení ohřevu pro homogenní distribuci tepla.
- Velmi dobrý poměr ceny k výkonu.
- Pájecí plocha: 170 x 270 mm.
- Rozměry DPS: 200 x 300 mm.
- Doba přetavení pasty: 4 min.
- Programování: 12 stálých pájecích profilů.
- Rozměry:900 x 520 x 350 mm.
- Hmotnost: 30 kg.
- Napájení: 230 V, 50Hz, 2kW.
- Průměrná spotřeba: 1,5 kWhyb DPShyb DPS v rámci teplotního profilu.
Tato pec má 4 etapy zahřívání DPS:
1. Etapa - teplotní skok (30-100°C)
2. Etapa - doba aktivování tavidla (100-179°C)
3. Etapa - doba přetavení pasty (180-200, 250°C)
4. Etapa - ochlazování DPS
Za zmínku stojí princip oboustranného zahřívání desky. Ve standartních provedeních výrobci zpravidla umisťují topná tělesa nad a pod zónu. Konstruktéři pece MR-10 nalezli jednoduché a efektivní řešení této úlohy a použili pouze jeden topný prvek pro každou zónu. Jako druhý prvek použili speciální desku - akumulátor tepla, čímž pec zjednodušili a snížili spotřebu elektrické energie.
Zařízení je žízeno mikroprocesorem, je vybaveno displejem k zobrazování informací a membránovou klávesnicí. V energeticky nezávislé paměti zařízení je možno uložit až 12 teplotních profilů.
Snadnost programování a bezpečné operace jsou zejména vhodné pro malé a středně velké výrobní produkce. Samoprofilovací zařízení zkracuje čas nastavení a garantuje trvalé pájené spoje.
Pohyb DPS v rámci teplotního profilu:
 |
Tato pec má 4 etapy zahřívání DPS: 1. Etapa - teplotní skok (30-100°C) 2. Etapa - doba aktivování tavidla (100-179°C) 3. Etapa - doba přetavení pasty (180-200, 250°C) 4. Etapa - ochlazování DPS |
 |
 |
|
1. Vložení DPS |
2. Náběh teploty |
 |
 |
|
3. Aktivace tavidla |
4. Proces přetavení |
 |
 |
|
5. Proces chlazení |
6. Vyjmutí DPS |
Technická data k porovnání Dávková IR přetavovací pec MR10
| Název parametru | Hodnota |
|---|---|
| Šířka | 350 mm |
| Délka | 950 mm |
| Výška | 520 mm |
| Pájecí cyklus | automatický, typicky 4 min min |
| Programování | 12 stálých pájecích profilů |
| Délka pájecí plochy | 170 mm |
| Napájení | 220 V |
| Příkon | 1.5 kW |
| Max. rozměr osazené DPS | 170x270 mm |
| Šířka pájecí plochy | 270 mm |
| Hmotnost | 30 kg |
Zde jsou ke stažení doplňující dokumenty k Dávková IR přetavovací pec MR10
Prohlédněte si fotografie Dávková IR přetavovací pec MR10

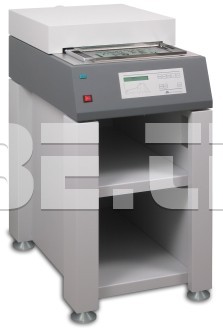

Reflow MR10/plně programovatelná pec s infračerveným zářením

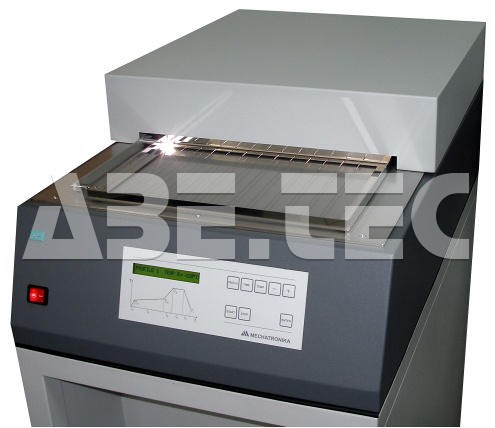

Přetavovací pec (reflow) model MR10
