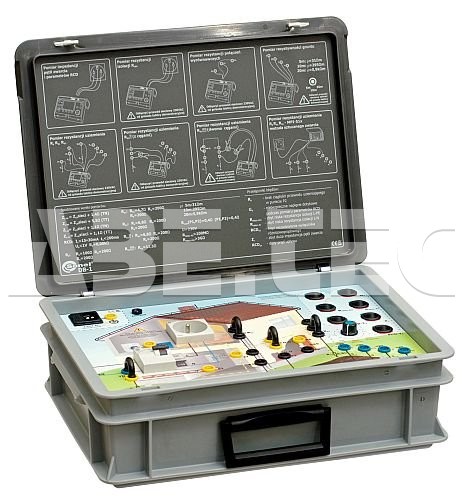

Demonstrační deska DB-1

• Demonstrační deska je nepostradatelnou součástí každého školení zabývajícího se realizací elektrických měření. Může být využita ve školách, distribučních centrech měřičů, v energetickém průmyslu i školicích centrech.
• Umožňuje simulovat různé typy poruch a abnormalit elektrické soustavy.
• Bezpečnostní kategorie: CAT II / 300 V.
• Stupeň krytí: IP 40.

Demonstrační deska umožňuje demonstraci:

• Zkratu impendance smyčky za účelem posouzení stavu automatického odpojení od zdroje.
• RCD parametrů.
• Odporu k zemi.
• Měrného odporu půdy.
• Kontinuity vyrovnávacího potenciálu.
• Izolačního odporu.
• Napětí napájecího systému.
• Umožňuje simulaci typických vad a poruch systémů spotřebitelského elektrického systému.

Technická specifikace a vlastnosti jednotlivých funkcí:

• Zkrat impedance smyčky:
  • měření L-N zkratu impedance smyčku s impulsním proudem až 25 A a 60 ms,
  • měření L-PE zkratové smyčky s proudem do 20 mA.
• Měření parametrů proudových chráničů (30 mA zařízení):
  • měření času cesty RCD,
  • měření provozního proudu RCD,
  • měření odporu k zemi,
  • měření dotykového napětí.
• Měrný odpor půdy:
  • měření odporu tří druhů půdy (14 Ωm, 300 Ωm, 6,2 kΩm).
• Odpor k zemi, měření s využitím:
  • metody dvou vývodů,
  • metody tří vývodů,
  • metody čtyř vývodů,
  • metody tří vývody a svorky,
  • metody dvou svorek,
  • měření zkratu smyčky.
• Kontinuita připojení:
  • měření vyrovnávacího potenciálu a napojení přístupných částí.
• Izolační odpor:
  • měření L-N izolace,
  • měření L-PE izolace,
  • měření N-PE izolace.
• Měření napětí:
  • měření napětí v zásuvce.
• Simulace poruch:
  • žádné kontinuity zemního vodiče (RE),
  • překročení bezpečného napětí při měření RCD (UB),
  • unikající proud (IErr),
  • příliš nízké L-N izolačního odporu (RISO (L-N)),
  • příliš nízké L-PE izolačního odporu (RISO (L-PE)),
  • příliš vysoká zkratová impedance smyčky (ZL).

Další technická specifikace:

• Napájení: 230 V.
• Rozměry: 405 x 300 x 140 mm.
• Hmotnost: 3,6 kg.
• Standard kvality: příprava, návrh a výroba v souladu s ISO 9001.
• Ochrana: 2 x T3, 14 A 250 V nebo 2 x F4A 250 V.
• Spotřeba energie: cca. 15 mW.
• RCD typ: 30 mA AC typ.
• Provozní teplota: 10 ... 40 °C.
• Skladovací teplota: -20 ... 60 °C.
• Vlhkost: 20 ... 80 %.

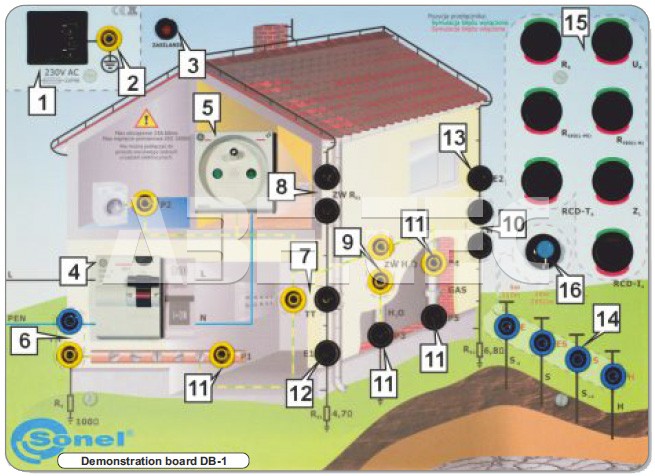

1. Zásuvka 230 V.
2. Přídavná PE zásuvka
3. Indikátor stavu 230 V napájení.
4. RCD.
5. Měření zásuvky.
6. TS systém jumper.
7. TT systém jumper.
8. RE1 země (ZW RE1).
9. Vodní potrubí (ZW H2O).
10. RE2 země (ZW RE2).
11. Měření bodů P1, P2, P3, P4, P5.
12. RE1 měření uzemňovacího bodu (E1).
13. RE2 měření uzemňovacího bodu (E2).
14. Zásuvka testovacího kabelu.
15. Abnormality přepínače.
16. Přepínač půdního typu pro měření odporu půdy.
