Jednoduchá výrobní linka DPS
Na názorném příkladu základní linky pro výrobu DPS chemickou cestou můžete vidět jednotlivé součásti linky a zařízení potřebná pro správnou výrobu a kontrolu DPS. Tento příklad je pouze ilustrativní a nabízí jednu z mnoha možností sestavení linky. Zařízení je možné kombinovat s jinými jednotkami a materiály.

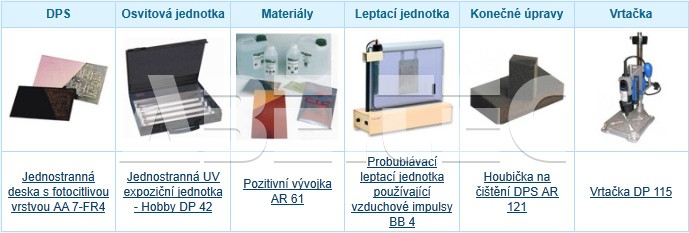

Příklad základní linky pro výrobu DPS chemickou cestou:
 |
|||||
 |
 |
 |
 |
 |
 |
Sestavte si svoji vlastní základní linku pro výrobu DPS chemickou cestou, můžete kombinovat následující materiály a zařízení:
| DPS | Desky pro výrobu DPS jednostranné či oboustranné. |
|---|---|
| Osvitové jednotky | UV expoziční jednodky, které se používají pro osvícení fotocitlivých DPS. |
| Materiály | Chemikálie pro výrobu DPS. |
| Leptací jednotky | Leptací a probublávací jednotky, které slouží pro leptání DPS. |
| Konečné úpravy | Pomůcky pro výrobu DPS. |
| Vrtačky | CNC frézky a vrtačky určené k opracování plastů, kovů a frézování motivu DPS |
| V případě nejasností nám zavolejte, rádi Vám poradíme s výběrem jednotlivých zařízení a materiálů. Linku Vám navrhneme přesně podle Vašich požadavků. |
 |
Produkty, které usnadňují a vylepšují použití Jednoduchá výrobní linka DPS
Jednostranná deska s fotocitlivou vrstvou AA 7-FR4
Tloušťka modře zabarvené fotocitlivé vrstvy 2,5 μm, měděné vrstvy 35 μm. Tloušťka celé desky 1,5 mm, rozměry desky 75 x 100 mm.
Jednostranná UV expoziční jednotka - Hobby DP 42
Expoziční jednotka je určena ke zpracování předem zcitlivělých desek, filmů, značení výrobků atd.
Pozitivní vývojka AR 61
Pozitivní vývojka AR 61 slouží k odstranění osvícené fotocitlivé vrstvy DPS. Balení je určeno pro 1 litr roztoku.
Probublávací leptací jednotka používající vzduchové impulsy BB 4
Probublávací leptací jednotka určená k leptání desek pokrytých mědí. Pracovní plocha 200 x 300 mm, kapacita nádrže 2,5 litru, rozměry stanice 460 x 145 x 318 mm.
Houbička na čištění DPS AR 121
Houbička určená na čištění DPS, obvodů, konektorů, kontaktů aj. Rozměry houbičky 80 x 50 x 20 mm.
Vrtačka pro vrtání DPS DP 115
Vysokootáčková vrtačka určená pro vrtání DPS, se stojanem. Rychlost otáček 10 000 - 37 000 ot./min, dráha vřetene 50 mm, rozměry vrtačky 170 x 260 x 350 mm.
