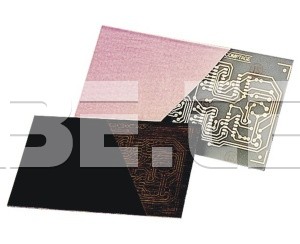

Jenostranná deska s fotocitlivou vrstvou AA 716-FR4

• Rozměry desky: 100 x 160 mm.
• Modře zabarvená fotocitlivá vrstva.
• Tloušťka fotocitlivé vrstvy pouze 2,5 μm.
• Tloušťka měděné vrstvy 70 μm.
• Tloušťka celé desky 1,6 mm.
• Ochrana před nežádoucím UV zářením.
• Zaručená skladovatelnost 5 let.
• Individuální balení v plastových sáčcích.


Základním materiálem pro výrobu desek s plošnými spoji je sklolaminátová deska (FR-4) pokrytá mědí o tloušťce 70 μm. Důležitým parametrem je tloušťka fotocitlivé vrstvy, čím je tenčí, tím se snadněji vytváří jemně motivy. V praxi jsou typické dvě tloušťky 5 μm a 30 μm v našem případě je tloušťka 2,5 μm. Uživatelé vítají tmavou barvu, jelikož snadněji umožňuje kontrolu spojů. Fotocitlivá vrstva je nanášena válcováním nikoliv namáčením. Čimž je zajištěna stejná tloušťka vrstvy na celé ploše desky.
