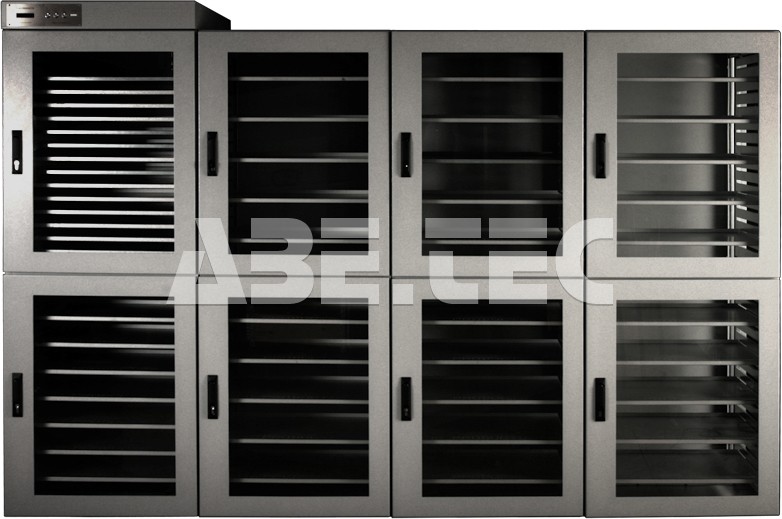

Skladovací skříň s řízenou vlhkostí CHC 4000

• Rozměry 2800 x 800 x 1800 mm.
• Hmotnost: 510 kg.
• Spotřeba energie: 28 W/h.
• Rozsah relativní vlhkosti (RH): méně než 5%.
• Snížení vlhkosti: z 98% na 5% za 6,5 min.
• Počet polic: 2 výsuvné police / skříň.
• Barva: šedá.
• Objem: 4000 litrů.
• Struktura: ocel ošetřená antistatickým nátěrem.
• Pojezdová kolečka: všechna čtyři antistatická, dvě s brzdou.
• Příslušenství: 2 typy externě umístěných dataloggerů (na RH a na teplotu i RH) a PC-software.
• Je vyráběna ve Švédsku (ze součástek z EU).
• Má CE certifikaci.
• Vyhovují normě IPC/JEDEC J-STD-003B.

Je to speciálně navržená skladovací skříň pro součástky citlivé na vlhkost (MSD), které vyžadují skladování v suché atmosféře.

Dry Cabinet s nejrychlejším poklesem vlhkosti na trhu

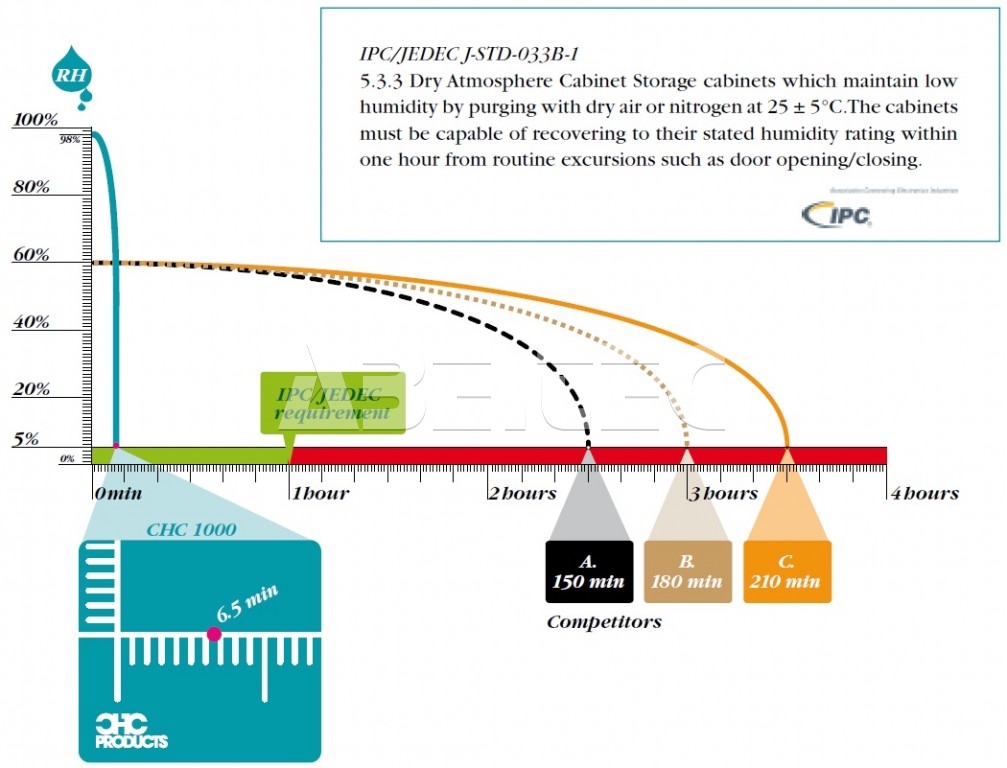

Norma IPC/JEDEC vyžaduje pokles vlhkosti na méně než 5% za méně než jednu hodinu. Některé konkurenční skladovací skříně potřebují na tento proces až 3,5hodiny. U skladovací skříně CHC 1000 je potřeba pouze 6,5 minuty k dosažení vlhkosti z 98% zpět na 5%. Těchto výjimečných výsledku je dosahováno díky švédské licenci z roku 1955. Velmi dobrá izolace skříně umožňuje udržovat úroveň relativní vlhkosti pod 5% po dobu nejméně 72 hodin, v případě, že chybí síťové napětí.

Jedinečné výhody skladovací skříně CHC

• Modulární konstrukce s obsahem 1000 litrů na model, max. 4000 litrů na celou jednotku.

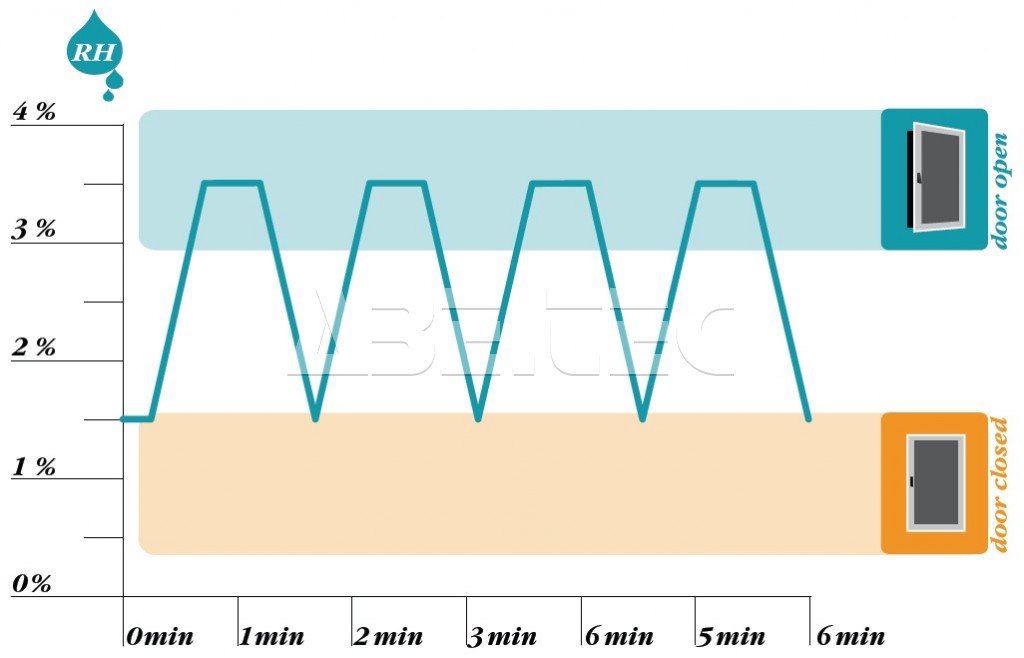

• Přetlak ve skříni zabraňuje vlhkosti a prachu proniknout dovnitř po otevření dveří.
• Snížení vlhkosti z 98% na 5% za méně než 7 min.
• ESD ochrana elektrostaticky citlivých součástek (ESDS).
• Skříň je možno dodat s ionizátorem, který snižuje statickou elektřinu.
• Nízká spotřeba energie, pouze 28 W/hod.
• Sonda by měla být dle ISO standardů kalibrována jednou za rok.
• Pro snadné použití je sonda u CHC skříně vyměnitelná.
• Měřič relativní vlhkosti (RH) a digitální teploměr je součástí skříně. Je viditelný z venku.
• Výsuvné a vyjímatelné skříně jsou vyrobeny z hliníku a zinku.
• Možnost příslušenství: držák na cívky (kotouče) se součástkami a kazeta s podavači.
• Integrovaná klika, která může být se zámkem.
• Vyhovuje CE certifikaci.

Rozšiřte skladovací kapacitu, pokud se vaší výrobě daří

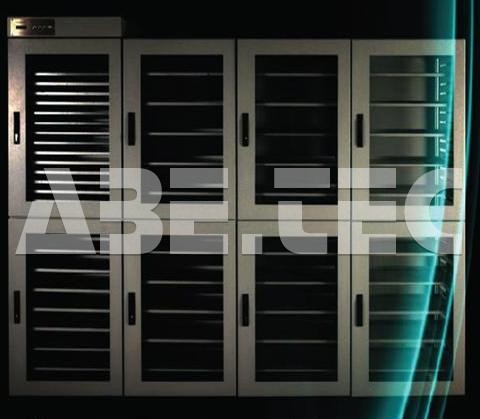

Je možno pořídit jednu řídicí skladovací skříň s odvlhčovačem vzduchu o obsahu 1000 litrů a následně systém rozšířit o až 3 přídavné skříně za použití stejného odvlhčovače vzduchu, který je umístěn v první řídicí skříni. Pokud začnete s jedním modulem na 1000 litrů a budete potřebovat vzhledem výrobnímu růstu větší skladovací kapacitu, stačí přidat jeden nebo více modulů (obsah max 4000 litrů).

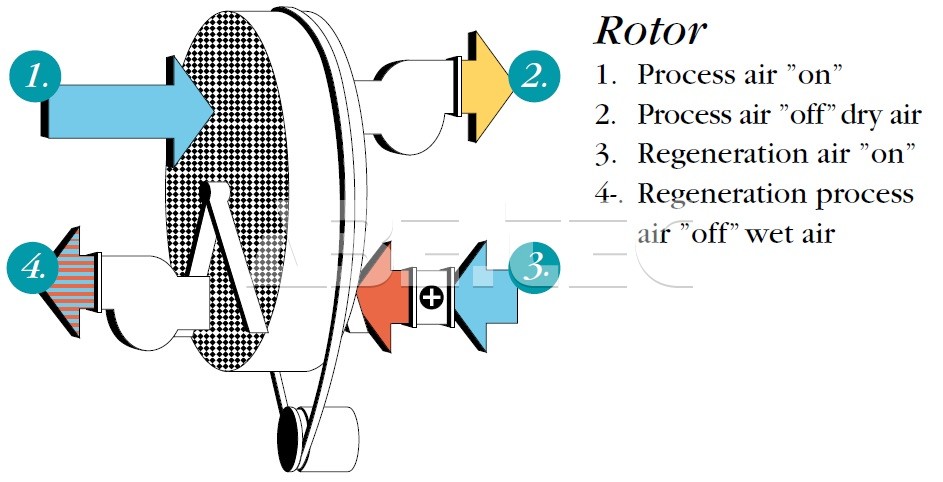

Sušicí proces používá rotor. Tato metoda snižování vlhkosti je založená na švédském patentu z roku 1955, konkrétně na dvou samostatných vzduchových proudech. První proud vzduchu obsahující vlhkost je odváděn ze skříně, druhý proud vzduchu je zahříván a odstraňuje vlhkost obsaženou ve vysoušecím filtru. Díky tomu nepotřebujete přidávat žádné vysoušecí sáčky, čímž urychlujete manipulaci a snadné použití součástek nebo holých DPS.

Příslušenství

• Police – velká (nosnost 60kg) a malá (nosnost 30kg).
• Data Dogger – buď RH nebo RH i teploty.
• Ionizátor – snižuje riziko poškození elektrostatickým výbojem (ESD).
• Topná jednotka – umožňuje skladování při 40°C a 5%RH, což šetří čas i peníze.
• HEPA filtr – brání proniknutí kouře a špíny dovnitř skříně.
• Police – možno přidat 30 Al-Zn polic do jedné skříně.
• Výměnná sonda - měla by být dle ISO standardů kalibrována jednou za rok.
• Pro snadné použití je sonda u CHC skříně vyměnitelná během 5 minut.
• Flexibilní držák cívek – vhodný pro kotouče o průměru 7” (18cm) až 15” (38cm).
• Rotor.

Do nevhodně skladovaných MSD součástek může nevzlínat vzdušná vlhkost, a tím může dojít ke snížení spolehlivosti finálního výrobku. Přechodem na bezolovnaté pájení došlo ke zvýšení pájecích teplot o 30-50 °C, což představuje další zatížení jak pro součástky, tak pro holé DPS. Poškození MSD součástek způsobené při pájení se nazývá popkornový fenomén a zapříčiňuje mikropraskliny, delaminaci a špatné umístění během reflow.
