Měřiče Mark-10: základy měření síly, zkoušky tahem a tlakem

Datum: 30.11.2020
  |
Kategorie: Kontrolní a měřicí přístroje
Univerzální měřič síly vyhovuje mnoha požadavkům, kladeným na zkoušky tlakem a tahem.


E-booky zdarma

Školení v oblasti pájení

ESD inspekce

Co je to měřič síly?

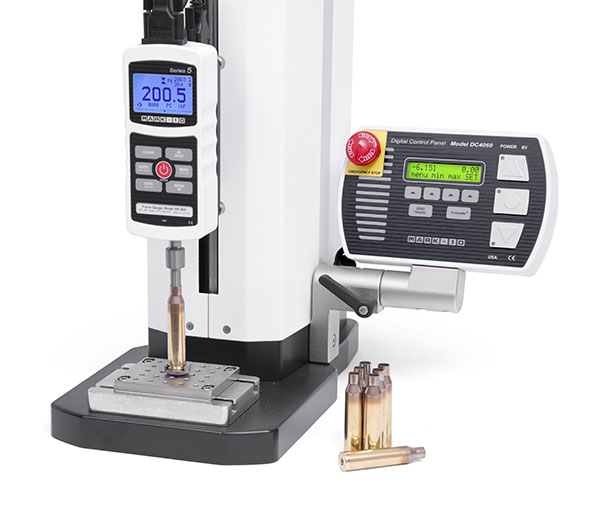

Digitální měřič síly namontovaný na motorizované zkušební zařízeníAčkoliv se běžně používají jak mechanické, tak digitální měřiče síly, my se zde zaměříme na digitální měřiče síly, které v terénu postupně nahrazují většinu mechanických měřičů síly. Digitální měřič síly je v podstatě přenosný přístroj, obsahující integrální snímač síly, elektroniku a displej.

Snímač síly nebo silové čidlo je srdcem každého digitálního měřiče síly. Snímač síly je v podstatě pružina, která se vlivem síly ohýbá. Jak se pružina ohýbá, tenzometry měří toto napětí a posílají na výstup napětí: čím větší je síla, tím větší je napětí, a tudíž tím větší je napětí na výstupu. Pomocí elektroniky a mikroprocesoru se toto napětí převádí na hodnotu síly, které se zobrazí na displeji přístroje.

Oproti jiným typům měřicích přístrojů, jako jsou tachometry a měřiče tloušťky povlaku, těla měřičů síly mohou pracovat se značnou velikostí síly – obecně až do 1 000 liber. Pouzdra měřičů síly jsou proto zpravidla konstruována z robustních materiálů.

Měřiče síly se dodávají s různými silovými kapacitami tak, aby odrážely velký počet různých produktů, jež je třeba testovat. Měřicími jednotkami jsou nejčastěji libry, kilogramy nebo newtony. Pro použití s těmito přístroji se dodávají různá zkušební zařízení, svorky a přípravky, jež se velmi liší podle testovaného vzorku.

Předmětem většiny aplikací je špičková síla, nebo maximální síla, pozorovaná během testu. Tento údaj často slouží ke zjištění, zda je součást přijatelná, či nikoliv. Kupříkladu přijatelný sáček s bramborovými lupínky se smí otevřít silou mezi 2 a 3 librami. Přijatelná západka dveří v automobilu může vyžadovat k otevření sílu mezi 6 a 8 librami.

Jak používat měřič síly

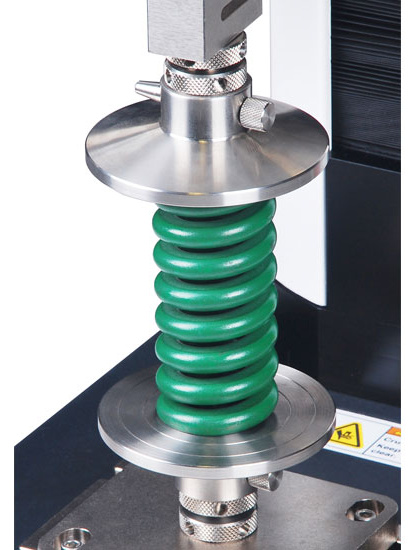

Test pružin je může být destruktivní i nedestruktivní zkouškou sílySprávné používání měřiče síly je prosté, nicméně zanedbání některých základních pokynů může vést k poškození přístroje a nesprávným nebo rozporným výsledkům.

Při většině testů vyráběných součástek je důležité, aby zátěž byla aplikována axiálně vzhledem k přístroji. V opačném případě může dojít k poškození snímače síly, nebo zobrazený údaj síly může být nepravdivý vlivem úhlu měření.

Dále je třeba vzít v úvahu, že měřič síly nelze používat k měření rázového nebo dynamického zatížení. Náhlý nárůst síly nelze měřit příliš přesně; měřiče síly jsou efektivnější při déletrvajících testech.

Stálá rychlost je důležitým, leč často přehlíženým faktorem při měření síly. Z toho důvodu se testování z ruky u většiny aplikací nedoporučuje. V závislosti na rychlosti testu může vzorek vyžadovat k dosažení cíle testu větší nebo menší hodnotu síly. Ať je rychlost jakákoliv, musí být stálá, aby další testy bylo možno porovnávat podle stejných parametrů. Byly zveřejněny četné normy, specifikující zkušební rychlost.

Motorizovaná zkušební zařízení nebo ruční zkušební zařízení, zvláště typy s ručním kolem, jsou užitečná pro zajištění stálé zkušební rychlosti. Kromě toho umožňují správné vyrovnání měřiče síly a zpravidla mají dostatečný počet montážních otvorů.

Interpretace výsledků

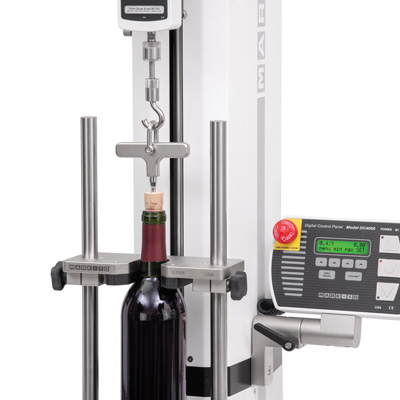

Měřiče síly jsou kompaktní, ale účinné přístroje, jež jsou schopny vyhovět všem možným požadavkům, kladeným na zkoušky tlakem a tahemJak již bylo uvedeno, špičková síla bývá často považována za nejdůležitější determinant silové zkoušky. V takových aplikacích, jež jsou typické pro výrobní prostředí, je možno shromáždit a analyzovat určitý počet špičkových sil z určité série. Na základě těchto dat je možno stanovit horní a dolní přijatelné kontrolní meze a generovat statistiku.

Některé další aplikace vyžadují víc, než pouhou špičku. Laboratorní testy často požadují záznam profilu síly, jenž lze použít k vědecké analýze chování vzorku. To bývá běžné při testování materiálů, např. při zkouškách kovů a plastů, a dále při testování sestav, jako jsou korunkové uzávěry lahví, utěsněných sáčků a tlačítek.

Měřič síly je účinný přístroj, jenž má velké možnosti uplatnění. Lze jej použít k jednoduchému měření silových špiček, ale hodí se i důmyslným zkušebním aplikacím, vyžadujícím vědeckou analýzu vzorku. Při správném používání může poskytovat spoustu užitečných údajů, s jejichž pomocí mohou odborníci na jakost kvantifikovat jakost hotových výrobků.
