Fréza na DPS DA30-R, Ød:1,90mm, L2:8,0mm
Obj. číslo:
106300222
Výrobce:
Kategorie:
Dostupnost:
1 - 2 týdny
obvykle do dvou týdnů od data objednání
předchozí
další
Fréza na DPS DA30-R, Ød:1,90mm, L2:8,0mm
Fréza na DPS DA30-R, Ød:1,90mm, L2:8,0mm
Fréza na DPS DA30-R, Ød:1,90mm, L2:8,0mm
Varianty produktu
Katalogový list
Popis
- Vysoce kvalitní fréza na DPS.
- Vyrobená z karbidu wolframu, s ocelovým dříkem.
- Používá se pro klasické DPS vyrobené z FR3, FR4, FR4-ML, Polyimid, vysoké TG pryskyřice.
- Pravostranná spirála s jemným diamantovým ozubením.
- Špička ve tvaru rybího ocasu.
Technické parametry:
- Průměr dříku D: 3,175 mm.
- Průměr frézy d: 1,90 mm.
- Celková délka frézy: L1: 38,1 mm.
- Délka spirály L2: 8,0 mm.
- Úhel spirály: 30°.
Obecné tolerance fréz Kemmer
| Průměr dříku Ø | D | 3,175 mm | - 0,002 mm / -0,005 mm |
|---|---|---|---|
| Průměr Ø | d | + 0,01 mm / - 0,02 mm | |
| Celková délka | L1 | 38,2 mm | + 0,100 mm |
| Délka spirály | LN | + 0,500 mm / - 0,000 mm |
Aplikace technologie frézování
| Typ frézy | Geometrické vlastnosti | Materiály DPS |
|---|---|---|
| DA30-R | jemný diamantový vzor 30° | FR3, FR4, FR4-ML, Polyimid, vysoká TG pryskyřice |
| DA20-R | velký diamantový vzor 20° | FR3, FR4, FR4-ML, Polyimid, vysoká TG pryskyřice |
| CA20-R | spirálové ozubení s čepelí | CEM3, FR2, FR3, FR4, FR4-ML, PTFE, Aramid |
| CA30-R | spirálové ozubení s čepelí | vysoká TG a BT pryskyřice, lamináty s výplní |
| EA30-R | dvě koncové frézy | CEM3, FR2, FR3,PTFE, Aramid, Prepreg |
| CA20-L | spirálové ozubení s čepelí, levostranná spirála s pravostranným řezem | CEM3, FR2, FR3, FR4, FR4-ML, PTFE, Aramid |
| CA20LL | spirálové ozubení s čepelí, levostranná spirála s levostranným řezem | CEM3, FR2, FR3, FR4, FR4-ML, PTFE, Aramid |
| SC30-R | jedna fréza | Flex, Starrflex, PTFE, Pepreg, Polyimid |
| EP30-R | hloubková fréza | všechny |
| ZW | zapuštění | všechny |
| VG | v-drážková fréza | všechny |
| EA30-L | dvě frézy, levostranná spirála s pravostranným řezem | všechny |
| EA30LL | dvě frézy, levostranná spirála s levostranným řezem | všechny |
| ECA30-R | fréza na hliník | všechny |
|

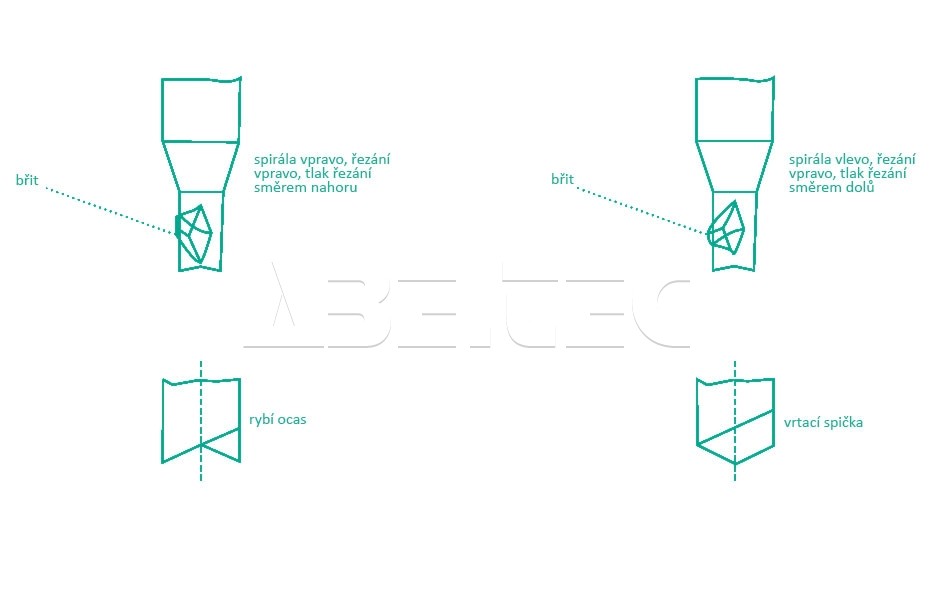

D - diamantový vzor C - s čepelí E - koncová fréza V - V-drážka Z - speciální nástroj S - jedna fréza |
A - rybí ocas C - vrtací špička D - středový střih E - plochý G - drážka P - speciální |
-R - pravostranná spirála s pravostranným řezem LL - levostranná spirála s levostranným řezem -L - levostranná spirála s pravostranným řezem |
Obsah balení
Fréza na DPS DA30-R, Ød:1,90mm, L2:8,0mm
Technická data (6)
Technická data k porovnání Fréza na DPS DA30-R, Ød:1,90mm, L2:8,0mm
| Název parametru | Hodnota |
|---|---|
| Průměr | 1.90 mm |
| Délka hrotu | 8.0 mm |
| Délka | 38.2 mm |
| Materiál | karbid wolframu |
| Výrobce | Kemmer |
| Obsah balení | 1 ks |
Fotografie (3)
Prohlédněte si fotografie Fréza na DPS DA30-R, Ød:1,90mm, L2:8,0mm
Fréza na DPS DA30-R, Ød:1,90mm, L2:8,0mm
Fréza na DPS DA30-R, Ød:1,90mm, L2:8,0mm
Fréza na DPS DA30-R, Ød:1,90mm, L2:8,0mm
