Pájecí stanice HAKKO FN-1010 naučí operátora bezchybně pájet!

E-booky zdarma	Školení v oblasti pájení	ESD inspekce

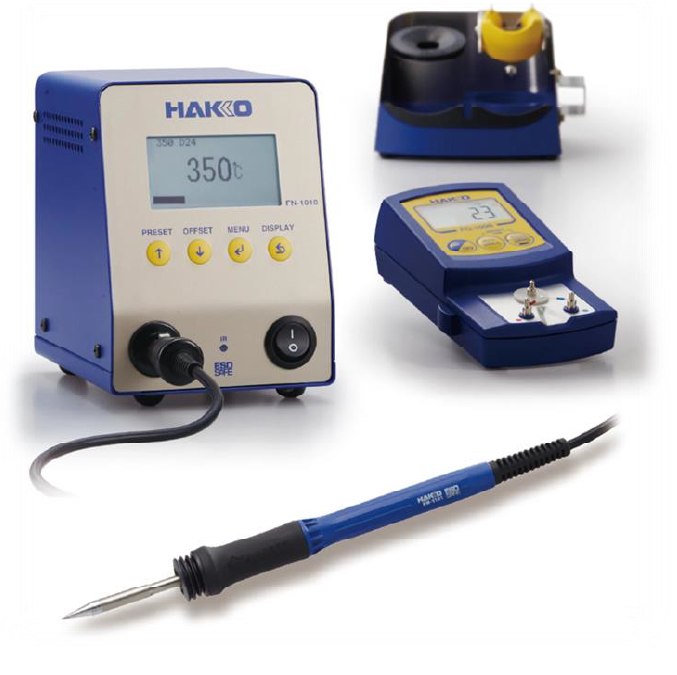

Dnešní výrobní firmy neustále řeší výcvik-trénink operátorů pro každou činnost. Mezi tyto činnosti patří i ruční pájení. Proces pájení je běžně posuzován pouze opticky. Záleží tedy na operátorovi či pracovníkovi kvality, jak posoudí. I běžně využívané norma IPC 610 kritéria přijatelnosti pájeného spoje prezentuje vizuálně. Dnes však existuje metoda, kterou lze identifikovat chybný proces. Pájecí stanice HAKKO FN-1010 je schopna mapovat celý proces ručního pájení a tím pádem i identifikovat chybný pájený spoj.

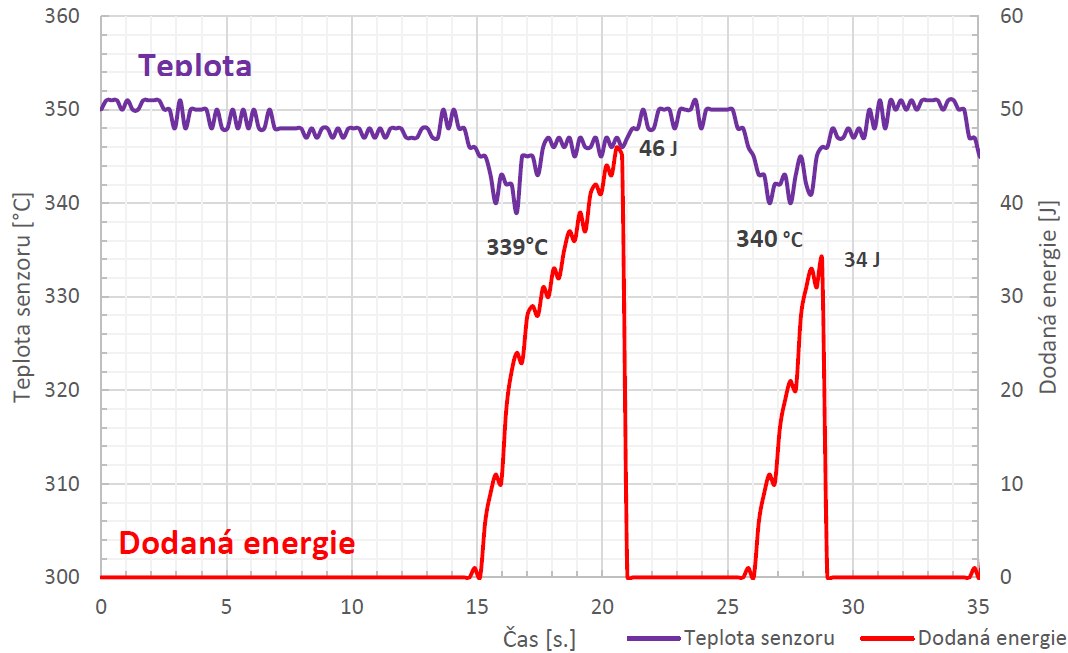

Pájecí stanice během pájení generuje dvě informace:

1. teplotu na senzoru v pájecím hrotu, tudíž i poklesy teploty během procesu pájení,
2. spotřebu dodané energie v pájedle (pájecí ručce) během procesu pájení.

Využití těchto informací pájecí stanice HAKKO FN-1010 ve výrobních prostorech přináší nové možnosti provádění výuky nebo kontroly pájecího procesu u operátorů. Předpokládáme vytvoření standardů pájených spojů a jejich řádnou dokumentací osobou znalou v procesu lze tyto předlohy využít pro porovnání v kontrole nebo výuce. Pomocí standardů se následně může hodnotit dokončený pájecí proces operátora a případně využít ke zlepšovaní procesu pájení operátora.

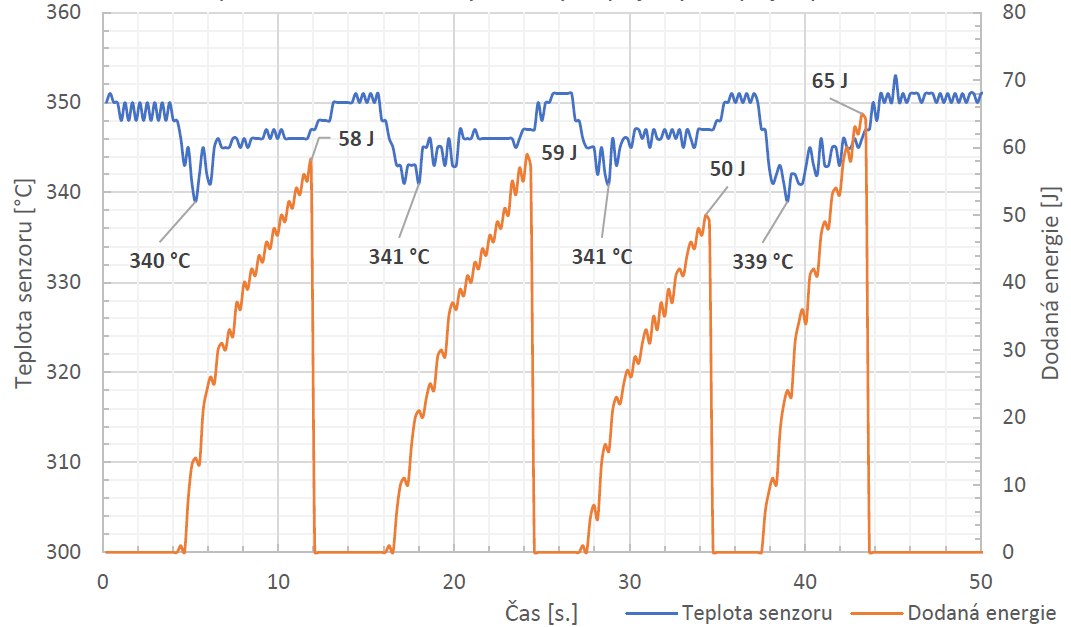

Kvalitně odvedený proces operátorem pájení

Zde jsou 3 kvalitně zapájení spoje. Všechny tři křivky jsou měrné a především stejné. Tento graf prezentuje kvalitně pájené spoje a lze bezpečně deklarovat kvalitně pájených spojích.

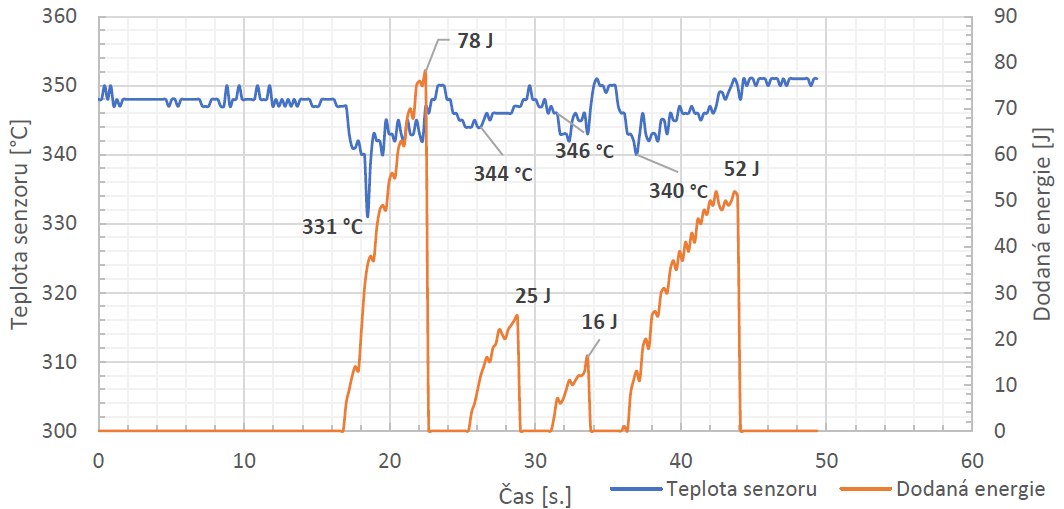

Chybně pájené spoje během procesu ručního pájení

Prezentované tři křivky informují, že spoje jsou chybné, tudíž nepřijatelné. Co to znamená?

• špatná práce operátora ručního pájení,
• nedostatečně vyškolený operátor ručního pájení,
• chybné komponenty pro proces, ať součástka, trubičkový pájka nebo pájecí tavidlo,
• možné i chybně nastavený vlastní proces, výběr pájecího hrotu, nastavení teploty. Předpokladem u opakovaného procesu však je, že proces by již dříve nastaven.

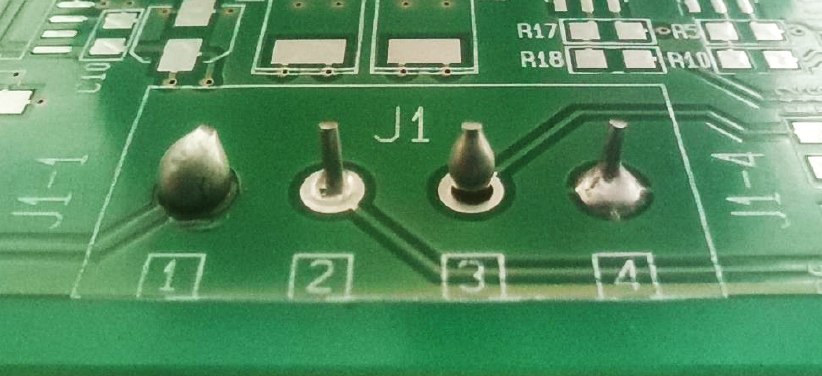

Každopádně prezentovaný graf deklaruje chyby pájení aniž bychom pájený spoj OPTICKY kontrolovali. Optická kontrola může následovat jak ujištění o závadě. Vizuální kontrolou se přesvědčíme o správnosti informací z HAKKO FN-1010. Následující obrázek představuje pájené spoje, které byly detekovány stanicí HAKKO FN-1010.

Pokud pájecí stanici využijete k výuce pájení, určitě ji usnadní, ale hlavně budete mít jistotu, že operátor pájí kvalifikovaně. Pájecí stanice HAKKO FN-1010 zcela určitě naučí operátora bezchybně pájet!
