Digitální metalurgický mikroskop MET20

MET20 je digitální inspekční a měřicí zařízení určené pro metalurgický průmysl. Mikroskop je vybaven 20Mpx kamerou IDS Imaging, která poskytuje mimořádně věrné podání barev a dosahuje téměř 90% kvantové účinnosti, což zajišťuje vynikající kvalitu obrazu i při náročných aplikacích.

Přednosti digitálního metalurgického mikroskopu MET20

Digitální mikroskop MET20 představuje kompletní řešení pro inspekci a měření se zvětšeným obrazem v reálném čase při vysoké snímkové frekvenci. Je vybaven novou 20Mpx kamerou IDS Imaging, která poskytuje mimořádně věrné podání barev a dosahuje téměř 90% kvantové účinnosti, což zajišťuje špičkovou kvalitu obrazu.

Hlavní vlastnosti

• vysoké zvětšení,
• stmívatelné koaxiální LED osvětlení,
• přesný XY stolek,
• digitální zoom bez ztráty kvality,
• funkce pro měření rozměrů.

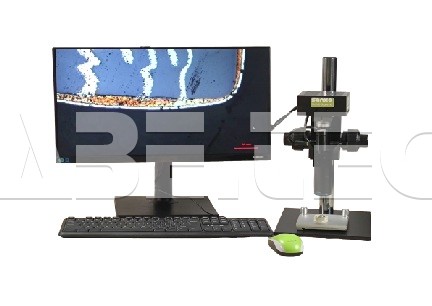

Mikroskop byl navržen s důrazem na ergonomii a pohodlí obsluhy. Kamera je upevněna na nastavitelném držáku podobně jako u běžných laboratorních mikroskopů. Součástí sestavy je 22" monitor s možností naklopení, takže si uživatel může nastavit optimální pozorovací úhel. Software nabízí základní i pokročilé funkce, jako jsou skutečný digitální zoom bez ztráty kvality, posun obrazu, jeho vylepšení v reálném čase nebo ukládání snímků do místního úložiště či na externí USB zařízení.

U laboratorních mikroskopů umožňuje jemný ostřicí mechanismus velmi přesné nastavení roviny zaostření pomocí mikrometrického šroubu. Mechanismus nastavení výšky je vybaven brzdou, která usnadňuje výměnu vzorků. Hlavici mikroskopu lze snadno zvednout, čímž vznikne dostatek prostoru pro vložení nebo vyjmutí vzorku. Po uvolnění se hlavice pomalu vrátí do původní polohy, takže není nutné znovu nastavovat pracovní výšku.

Rychlý a efektivní zoom

Stojan kamery umožňuje snadnou změnu pracovní vzdálenosti jednoduchým přiblížením nebo oddálením kamery od pozorovaného objektu. Pokud je pracovní vzdálenost pevně daná, lze využít skutečný digitální zoom ovládaný kolečkem myši. I při digitálním přiblížení zůstává obraz ostrý a detailní v plném rozlišení monitoru Full HD.

Kolečkem myši lze přepínat mezi jednotlivými úrovněmi přiblížení. Přiblížení se vždy soustředí na aktuální pozici kurzoru, takže je možné zvětšit libovolnou část obrazu, nikoliv pouze jeho střed, jak je běžné u motorizovaných optických zoomů. Přehled o aktuálním zvětšení a poloze zobrazuje grafický indikátor v pravém horním rohu obrazovky.

XY stolek

Mikroskop je vybaven jemně nastavitelným XY stolkem, který umožňuje přesný a plynulý pohyb vzorku pod objektivem.

Koaxiální osvětlení

Integrované koaxiální LED osvětlení poskytuje rovnoměrné nasvícení pozorovaného objektu a jeho intenzitu lze plynule regulovat podle potřeby.

Předsádková čočka TM2X

Použitím předsádkové čočky TM2X lze při zachování stejné kamery i optiky dosáhnout dvojnásobného zvětšení.

Posun obrazu (Panning)

Pokud aktuálně zvolený profil zobrazuje pouze část snímku z obrazového senzoru kamery, lze zobrazenou oblast libovolně posouvat. Uživatel tak může snadno procházet jednotlivé části obrazu, aniž by bylo nutné pohybovat vzorkem nebo mikroskopem. Aktuální poloha zobrazené oblasti je přehledně zobrazena pomocí grafického indikátoru v pravém horním rohu obrazovky.

Konstrukce a použité materiály

Mikroskop je vybaven robustním nastavitelným stojanem z nerezové oceli s jemně ovladatelným XY stolkem a stmívatelným koaxiálním LED osvětlením. Miniaturní počítač je integrován na zadní straně LCD monitoru, čímž vzniká kompaktní a přehledné pracoviště. Ostatní součásti systému jsou standardní produkty splňující požadavky evropských směrnic (CE).

Záznam videa

Průmyslový digitální mikroskop umožňuje pořizování videozáznamů. V nastavení lze upravit rozlišení i snímkovou frekvenci podle požadavků konkrétní aplikace. Spuštění nebo ukončení záznamu je velmi jednoduché – stačí kliknout na příslušnou ikonu v kontextové nabídce vyvolané pravým tlačítkem myši.

HDR – vysoký dynamický rozsah

Mikroskop podporuje funkci HDR (High Dynamic Range Imaging), která zlepšuje kvalitu obrazu při náročných světelných podmínkách. Zvýrazňuje detaily v tmavých částech obrazu, například ve stínech, a zároveň omezuje přesvětlení jasných oblastí. Výsledkem je vyváženější obraz s lepší čitelností detailů v celém zorném poli.

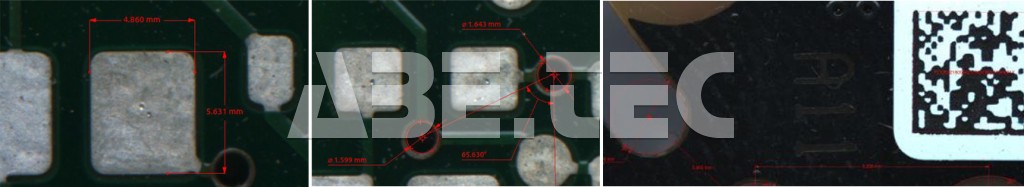

Měření

Měření vzdáleností

Pomocí funkce Pravítko (Ruler) lze měřit dvourozměrné vzdálenosti mezi dvěma ručně označenými body. Výsledky měření jsou zobrazeny v pixelech, případně po kalibraci také v milimetrech.

Měření úhlů

Mikroskop MET20 umožňuje také měření úhlů. Uživatel označí tři body, ze kterých software automaticky vypočítá velikost úhlu. Výsledek je zobrazen ve stupních.

Měření kružnic

Pro měření kružnic jsou k dispozici dva režimy:

• Ruční měření (Circle by 3 Points) – uživatel označí tři body ležící na obvodu kružnice a software vypočítá její rozměry.
• Automatická detekce (Canny Circle Detector) – uživatel pouze označí obdélníkovou oblast obsahující kružnici a software ji automaticky rozpozná.

Naměřené hodnoty jsou zobrazovány v pixelech nebo po kalibraci v milimetrech.

Čtení DTM, QR kódů a čárových kódů

Pokud kontrolovaný výrobek obsahuje identifikační kód, QR kód, Data Matrix (DTM) nebo čárový kód, lze využít integrovanou funkci pro jejich automatické načtení. Po rozpoznání kódu je možné uložit snímek s názvem obsahujícím časové razítko i přečtený identifikační kód, což usnadňuje archivaci a zpětnou dohledatelnost kontrolovaných výrobků.

Souřadnicový systém

Integrovaný souřadnicový systém umožňuje rychlou orientaci a kontrolu rozměrů kontrolovaného objektu. Do obrazu lze zobrazit vodorovnou osu, svislou osu nebo kompletní souřadnicovou síť. Výchozí poloha souřadnicového systému může být nastavena do optického středu obrazu, podobně jako zaměřovací kříž, což usnadňuje přesné polohování a měření.

2D kalibrace

Funkce 2D kalibrace umožňuje převést měření z obrazových bodů (pixelů) na skutečné rozměry. Po kalibraci lze vzdálenosti mezi dvěma body zobrazovat buď v pixelech, nebo v reálných jednotkách, standardně v milimetrech.

Kalibrace se provádí pomocí kalibrační destičky dodávané s mikroskopem. Proces se spouští z panelu nástrojů kliknutím na ikonu Kalibrace. Mezi zobrazením hodnot v pixelech a milimetrech lze kdykoliv přepínat pomocí přepínače mm/px.

Kalibrace jedním kliknutím

Mikroskop MET20 podporuje rychlou kalibraci pomocí kalibračního sklíčka. Celý proces trvá pouze několik sekund a po jeho dokončení lze okamžitě provádět přesná měření ve skutečných jednotkách bez dalšího nastavování.

Grafické překryvy (Overlay Graphics)

Software mikroskopu nabízí grafické překryvy pro zvýraznění důležitých míst i dokumentaci výsledků kontroly. Uživatel může do obrazu vkládat:

• šipky,
• obdélníky,
• volné kresby,
• textová pole.

Součástí funkcí překryvů jsou také nástroje pro měření vzdáleností, kružnic a úhlů. Vložené grafické prvky si zachovávají svou polohu i při změně úrovně přiblížení, takže zůstávají správně umístěny bez ohledu na použitý zoom.

HDR – vysoký dynamický rozsah

Mikroskop MET20 využívá technologii HDR (High Dynamic Range), která umožňuje efektivně pracovat i ve světelných podmínkách s velmi vysokým dynamickým rozsahem, jež bývají problematické dokonce i pro lidské oko.

Při aktivaci HDR systém pořídí sérii snímků s různou dobou expozice. Na jejich základě software vyhodnotí odezvu obrazového snímače a vytvoří výsledný obraz s vysokým dynamickým rozsahem. Díky tomu jsou současně zachovány detaily ve světlých i tmavých částech obrazu, což výrazně zlepšuje kvalitu vizuální kontroly a usnadňuje přesné měření i dokumentaci vzorků.

Technická specifikace

• Kamera: 20Mpx barevná kamera IDS Imaging, přibližně 4× digitální zoom.
• Objektiv: japonský mikroskopický objektiv, volitelný telecentrický objektiv TM2X, který umožňuje zdvojnásobit zvětšení.
• Monitor: 22" LCD monitor s rozlišením Full HD.
• Stojan kamery: robustní a výškově nastavitelný stojan.
• Počítač: Intel® NUC i5, 8 GB RAM, 120 GB SSD.
• Zaostření: ruční.
• Zvětšení: přibližně 600x až 1600x.
• Osvětlení: stmívatelné koaxiální LED osvětlení.
• Snímková frekvence: přibližně 30–70 snímků za sekundu (FPS).

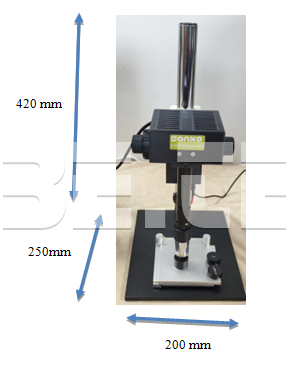

• Rozměry: 200 x 250 x 420 mm.
