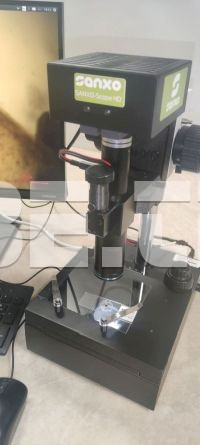

Digitální mikroskop pro měření vstev LAYER AXIAL

Optický měřicí systém optimalizovaný pro měření tloušťky vrstev u transparentních i neprůhledných koextrudovaných fólií.

Typické použití systému pro měření tloušťky vrstev

• kontrola tloušťky vrstev koextrudovaných trubek,
• měření tloušťky vícevrstvých fólií,
• hodnocení tloušťky a vlastností povlaků na fóliích,
• kontrola ultratenkých vrstev různých materiálů.

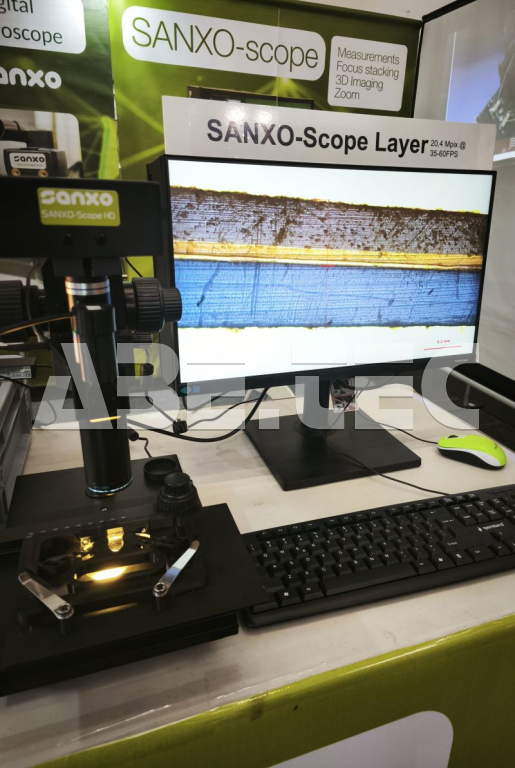

Typické vrstvy měřené systémem LAYER AXIAL

• vnější vrstva,
• spojovací (adhezní) vrstva,
• izolační vrstva,
• polyetylenová (PE) vrstva,
• vrstva EVOH (etylen-vinylalkoholový kopolymer).

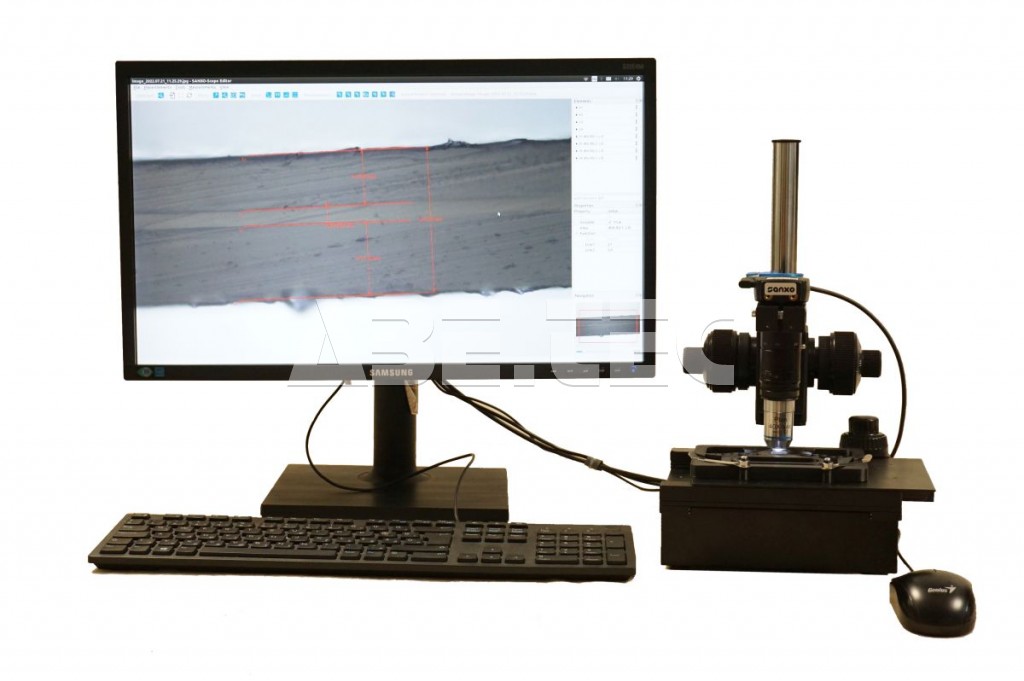

Praktické využití optického měření tloušťky vrstev koextrudovaných výrobků

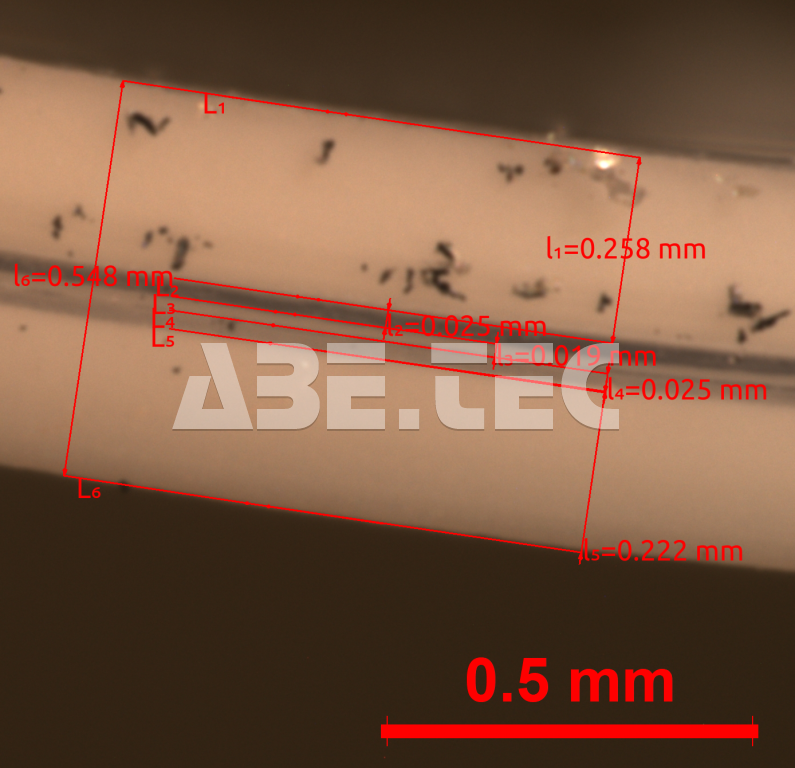

Měření tloušťky ultratenkých vrstev a povlaků fólií je jednou z nejčastějších kontrolních úloh v plastikářském průmyslu. Digitální mikroskop umožňuje bezkontaktní měření tloušťky s vysokou přesností až ±1 μm. Lokální vyhodnocení příčného řezu koextrudované trubky poskytuje důležité informace pro správné nastavení výrobního procesu.

Pomocí tohoto digitálního měřicího systému lze přesně změřit tloušťku jednotlivých vrstev a optimalizovat výrobní linku tak, aby zajišťovala stabilní objemový průtok různých plastů, polymerů nebo adhezivních materiálů. Měření rozměrů koextrudovaných trubek umožňuje kontrolovat relativní rychlost jednotlivých extruderů i množství zpracovávaných materiálů, což přispívá k dosažení požadované skladby výsledného výrobku.

Obsluha může pomocí systému LAYER AXIAL vytvářet digitální protokoly pro oddělení kontroly kvality a ukládat je přímo na síťový disk. Systém podporuje také živé streamování průběhu měření tloušťky vrstev.

Kvalita vícevrstvých fólií je do značné míry určena tloušťkou jednotlivých laminovaných, povlakových a adhezních vrstev. LAYER AXIAL je určen pro kontrolu a měření trubek, fólií i deskových materiálů. Ať už vyrábíte transparentní nebo neprůhledné koextrudované vícevrstvé fólie, desky či trubky, měření tloušťky vrstev pomocí systému LAYER AXIAL přináší řadu výhod:

• snížení nákladů na kontrolu kvality,
• zajištění stabilní a jednotné kvality vyráběných produktů.

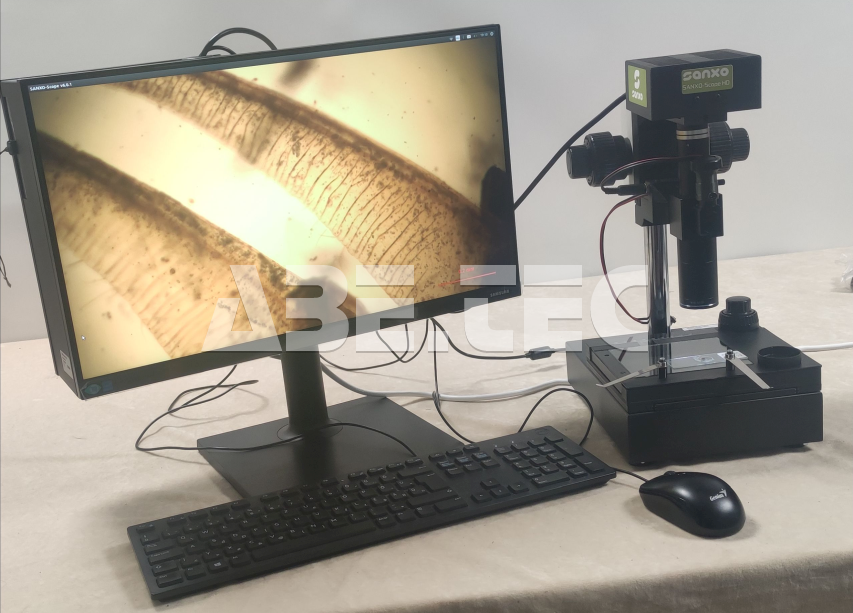

Zoomování

Stojan kamery umožňuje snadno měnit pracovní vzdálenost jednoduchým přiblížením nebo oddálením kamery od kontrolovaného objektu. Pokud je pracovní vzdálenost pevně daná, lze využít skutečný digitální zoom, který se ovládá kolečkem myši. Díky kvalitní 5Mpx kameře zůstává obraz i při digitálním přiblížení ostrý, detailní a dobře čitelný na monitoru s rozlišením Full HD.

Pomocí kolečka myši lze přepínat mezi jednotlivými úrovněmi přiblížení. Zvětšená oblast se vždy vystředí na aktuální polohu kurzoru, takže lze rychle přiblížit libovolnou část obrazu. Aktuální úroveň zvětšení, její velikost, číslo profilu i poloha zobrazené oblasti jsou přehledně zobrazeny grafickým indikátorem v pravém horním rohu obrazovky.

Měření

Měření vzdáleností

Pomocí funkce Pravítko (Ruler) lze měřit dvourozměrné vzdálenosti mezi dvěma ručně označenými body. Výsledky měření jsou zobrazeny v pixelech, případně po kalibraci také v milimetrech.

Měřítko obrazu

Software automaticky zobrazuje v pravém dolním rohu obrazu měřítko (Scale Bar), které usnadňuje orientaci ve skutečných rozměrech pozorovaného objektu. Měřítko udává reálnou délku před zvětšením a je zobrazeno v milimetrech. Jeho hodnota se automaticky přepočítává podle aktuálně nastavené úrovně zvětšení, takže vždy odpovídá skutečnému měřítku zobrazeného obrazu.

Souřadnicový systém

Integrovaný souřadnicový systém umožňuje rychlou orientaci a kontrolu rozměrů kontrolovaného objektu. Do obrazu lze zobrazit vodorovnou osu, svislou osu nebo kompletní souřadnicovou síť. Výchozí poloha souřadnicového systému může být nastavena do optického středu obrazu, podobně jako zaměřovací kříž, což usnadňuje přesné polohování a měření.

2D kalibrace

Funkce 2D kalibrace umožňuje převést měření z obrazových bodů (pixelů) na skutečné rozměry. Po kalibraci lze vzdálenosti mezi dvěma body zobrazovat buď v pixelech, nebo v reálných jednotkách, standardně v milimetrech.

Kalibrace se provádí pomocí kalibrační destičky dodávané s mikroskopem. Proces se spouští z panelu nástrojů kliknutím na ikonu Kalibrace. Mezi zobrazením hodnot v pixelech a milimetrech lze kdykoliv přepínat pomocí přepínače mm/px.

Kalibrace jedním kliknutím

Mikroskop podporuje rychlou kalibraci pomocí kalibračního sklíčka. Celý proces trvá pouze několik sekund a po jeho dokončení lze okamžitě provádět přesná měření ve skutečných jednotkách bez dalšího nastavování.

Grafické překryvy (Overlay Graphics)

Software mikroskopu nabízí grafické překryvy pro zvýraznění důležitých míst i dokumentaci výsledků kontroly. Uživatel může do obrazu vkládat:

• šipky,
• obdélníky,
• volné kresby,
• textová pole.

Součástí funkcí překryvů jsou také nástroje pro měření vzdáleností, kružnic a úhlů. Vložené grafické prvky si zachovávají svou polohu i při změně úrovně přiblížení, takže zůstávají správně umístěny bez ohledu na použitý zoom.

HDR – vysoký dynamický rozsah

Mikroskop využívá technologii HDR (High Dynamic Range), která umožňuje efektivně pracovat i ve světelných podmínkách s velmi vysokým dynamickým rozsahem, jež bývají problematické dokonce i pro lidské oko.

Při aktivaci HDR systém pořídí sérii snímků s různou dobou expozice. Na jejich základě software vyhodnotí odezvu obrazového snímače a vytvoří výsledný obraz s vysokým dynamickým rozsahem. Díky tomu jsou současně zachovány detaily ve světlých i tmavých částech obrazu, což výrazně zlepšuje kvalitu vizuální kontroly a usnadňuje přesné měření i dokumentaci vzorků.

Technická specifikace

• Kamera: 20 Mpx barevná kamera IDS Imaging.
• Objektiv: speciální telecentrický objektiv s axiálním osvětlením.
• Monitor: 22" LCD monitor s rozlišením Full HD.
• Stojan kamery: integrovaný XY stolek.
• Počítač: Intel® NUC i5, 8 GB RAM, 120 GB SSD.
• Zaostření: ruční.
• Osvětlení: stmívatelné spodní podsvícení a stmívatelné horní axiální osvětlení.
• Snímková frekvence: až 60 FPS (snímků za sekundu).
