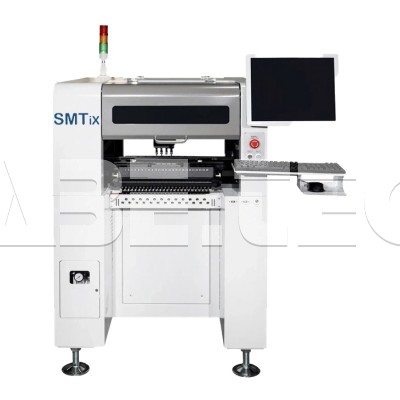

Pick&Place SMT systém SMTix MS4L

• Kompaktní stolní osazovací pick&place SMT systém.
• Dodává se ve dvou verzích - 44CL a 50CL, které pojmou 44 a 50 zásobníků typu Yamaha CL.
• U verze s 44 zásobníky může být osazovací plocha až 320 x 260 mm.
• U verze s 50 zásobníky může být osazovací plocha 320 x 190 mm.
• Přesnost 0,05 mm s max. kapacitou 8 000 komponent za hodinu.
• 6 kamer: 1 pro fiduciální deteci, 4 vysokorychlostní kamery pro umisťovací trysky a 1 vysoce přesná kamera pro čipy.
• Pracuje v prostředí Windows®.
• Software integruje knihovnu komponent a automaticky optimalizuje načítání a směrování.

Technické parametry

Pick&Place SMT systém SMTix MS4L:

• Přesnost umístění: 0,05 mm.
• Přesnost opakovatelnosti: 0,05 mm.
• Přesnost polohování: 0,01 mm.
• Nepřetržitá provozní doba: může pracovat nepřetržitě po dobu > 24 hodin bez zastavení.
• Rychlost umisťování: 5000 - 8000 komponent za hodinu.

Oblast umisťování:

• 50CL: 320 x 130 s přihrádkou, 320 x 190 bez přihrádky -- 50 x 50 mm.
• 44CL: 320 x 200 s přihrádkou, 320 x 260 bez přihrádky -- 50 x 50 mm.

Rozsah umisťování: kompatibilní s komponentami 0201, 0402, 0603, 0805, 1206, LED diodami, tranzistory, SOT a BGA do rozměrů 30 x 30 mm. U komponent s roztečí pinů větší než 0,3 mm GFP, (44CL) 320 x 200 mm s přihrádkou / 320 x 260 mm bez přihrádky - 50 x 50 mm BGA atd. je možné nestandardní umístění komponent s vizuální úpravou.

Systém umisťovacích hlav:

• Počet umisťovacích hlav: 4.
• Typy trysek: kompatibilní s tryskami JUKI.
• Rozsah úhlu komponent: ± 180°.
• Max. výška komponent: 7 mm.
• Metoda sběru: koaxiální sběr se dvěma IC datovými hlavami.
• Kompenzační rozsah trysky: 4,5 mm.
• Max. cesta Z-osy: 20 mm.

Systém podávání:

• Pozice podavačů: 50 (50CL), 44 (44CL), 8 mm.
• Typ podavačů: elektrické, pneumatické, vibrační, IC, atd.
• Kompatibilní typy podavačů: YAMAHA CL.
• Pozice IC zásobníku: 1 zásobník (48 pozic).
• Rozměry IC zásobníku: 320 x 150 mm.
• Režim vyzvedávání: manuální/automatický.
• Metoda vyzvedávání: automatické rozložení materiálu.

Systém DPS dopravníku:

• Tloušťka DPS desek: 3 mm, v automatickém režimu je vyžadován procesní rám 5 mm.
• Metoda nastavení sledování: elektrické nastavení prostřednictvím softwaru.
• Přepravní režim: výchozí zleva doprava, podporuje napojení na obou straných, s třístupňovým transportem.
• Bezpečnostní systém: antistatický dopravník, transportní senzory.

Vzduchový systém:

• Zdroj vakua: vakuové čerpadlo.
• Vakuový mechanismus: vysokorychlostní tlakově-podtlakový ventil.
• Tlak vzduchu: 0,5 - 0,6 MPa.

Požadavky na zdroj vzduchu: zařízení na separaci oleje a vody, externí připojení 60 L, filtrace prachu a stabilizační zařízení pro tlak vzduchu.

Systém řízení a programování:

• Operační systém: Windows®.
• Řidicí jednotka: průmyslové PC s vysoce výkonným procesorem Intel.
• Systém pohonu: vysokorychlostní DSP pohon, střídavý servomotor.
• Bezpečnostní systém: nouzové tlačítko STOP, tříbarevné varovné světlo, zpomalení/zastavení při otevření krytu.
• Maximální posuv osy XY (jedna strana): 440 x 570 mm.
• XY vodicí lišta: lineární lišta + přesný kuličkový šroub (volitelně).
• Režim XY pohybu: optimalizované zrychlení/zpomalení, lineární interpolační vazba, integrovaný interpolační algoritmus.
• Ochrana pohybu: kabelové nosiče s vysokou odolností, flexibilní kabely.

Systém rozpoznávání:

• Rozpoznávací zařízení: 1 fiduciální polohovací kamera. 4 vysokorychlostní rozpoznávací kamery, 1 vysoce přesná kamera.
• Monitor: 17" průmyslový ovládací displej.
• Metoda zachycení obrazu: středové vizuální rozpoznávání.
• Metoda rozpoznávání: simultánní rozpoznání na 4 hlavách.
• Fiduciální rozpoznávání: manuální/automatické polohování.
• Korekční funkce: automatická korekce chybějící části, automatická korekce úhlu, automatické odmítnutí nekvalitní součástky.
• Programovací metoda: import pick&place souboru, sychronizace s knihovnou komponent, optimální plánování trajektorie, optimální plánování cesty.
• Kompatibilní formáty souborů: soubory CSV/TXT.

Další parametry:

• Ochrana obvodů: diferenciální jistič, celé zařízení splňuje CE normy.
• Napájení: AC 220 V 50/50 Hz, 600 W.
• Rozměry (vertikální verze): 900 x 1145 x 1280 mm.
• Hmotnost (vertikální verze): 280 kg.
• Země původu: Francie.
