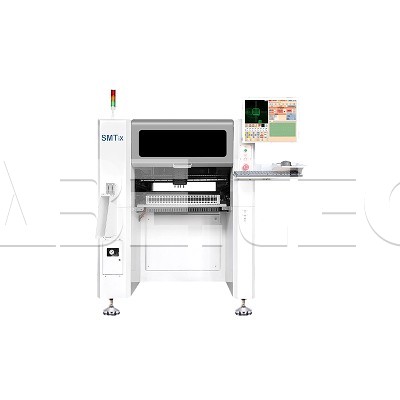

Pick&Place SMT systém SMTix MS4L-64NX

• Osazovací pick&place SMT systém pro až 64 NTX podavačů.
• Nejefektivnější ve své kategorii v umisťování, rychlosti programování a kapacitě podávání.
• Přesnost 0,05 mm s max. kapacitou 11 000 komponent za hodinu.
• 6 kamer: 1 pro fiduciální deteci, 4 vysokorychlostní kamery pro umisťovací trysky a 1 vysoce přesná kamera pro čipy.
• Pracuje v prostředí Windows®.
• Software integruje knihovnu komponent a automaticky optimalizuje načítání a směrování.
• Součástí dodávky jsou dva vozíky na cívky.

Technické parametry

Pick&Place SMT systém SMTix MS4L-64NX:

• Přesnost umístění: 0,05 mm.
• Přesnost opakovatelnosti: 0,05 mm.
• Přesnost polohování: 0,01 mm.
• Nepřetržitá provozní doba: může pracovat nepřetržitě po dobu > 24 hodin bez zastavení.
• Rychlost umisťování: 8000 - 11000 komponent za hodinu.
• Oblast umisťování: 50 x 50 - 410 x 360 mm.

Rozsah umisťování: kompatibilní s komponentami typu 0201, 0402, 0603, 0805, 1206, LED diody, tranzistory, SOT a BGA až 30x30x30mm. Komponenty s roztečí pinů vyšší než 0,3 mm, jako je GFP, BGA atd. a nestandardní komponenty je možné umisťovat s vizuální přizpůsobením.

Systém umisťovacích hlav:

• Počet umisťovacích hlav: 4.
• Typy trysek: kompatibilní s tryskami JUKI.
• Rozsah úhlu komponent: ± 180°.
• Max. výška komponent: 20 mm.
• Metoda sběru: piano typ.

Systém podávání:

• Pozice podavačů: 68 pozic (na základě 8 mm podavačů).
• Typ podavačů: elektrické, vibrační, IC, atd.
• Kompatibilní typy podavačů: NXT.
• Pozice IC zásobníků: 1 zásobník.
• Bezpečnostní systém: funkce zdvihového alarmu podavače.
• Metoda vyzvedávání: automatické rozložení materiálu s automaticky umístěnými souřadnicemi vyzvedávání.

Systém DPS dopravníku:

• Tloušťka DPS desek: 3 mm, v automatickém režimu je vyžadován procesní rám 3 - 5 mm.
• Metoda nastavení sledování: elektrické nastavení prostřednictvím softwaru.
• Přepravní režim: výchozí zleva doprava, podporuje napojení na obou straných, s třístupňovým transportem.
• Bezpečnostní systém: antistatický dopravník, transportní senzory, podporuje MES signály.

Vzduchový systém:

• Zdroj vakua: vakuové čerpadlo.
• Vakuový mechanismus: vysokorychlostní tlakově-podtlakový ventil.
• Tlak vzduchu: 0,5 - 0,7 MPa.

Požadavky na zdroj vzduchu: zařízení na separaci oleje a vody, externí připojení 60 L, filtrace prachu a stabilizační zařízení pro tlak vzduchu.

Systém řízení a programování:

• Operační systém: Windows®.
• Řidicí jednotka: průmyslové PC s vysoce výkonným procesorem Intel.
• Systém pohonu: vysokorychlostní DSP pohon, střídavý servomotor.
• Bezpečnostní systém: nouzové tlačítko STOP, tříbarevné varovné světlo, zpomalení/zastavení při otevření krytu.
• XY vodicí lišta: lineární lišta + přesný kuličkový šroub.
• Režim XY pohybu: optimalizované zrychlení/zpomalení, lineární interpolační vazba, integrovaný interpolační algoritmus.
• Ochrana pohybu: kabelové nosiče s vysokou odolností, flexibilní kabely.

Systém rozpoznávání:

• Rozpoznávací zařízení: 1 fiduciální polohovací kamera. 4 vysokorychlostní rozpoznávací kamery, 1 vysoce přesná kamera.
• Monitor: 17" průmyslový ovládací displej.
• Metoda zachycení obrazu: středové vizuální rozpoznávání.
• Metoda rozpoznávání: simultánní rozpoznání na 4 hlavách.
• Fiduciální rozpoznávání: manuální/automatické polohování.
• Korekční funkce: automatická korekce chybějící části, automatická korekce úhlu, automatické odmítnutí nekvalitní součástky.
• Programovací metoda: import pick&place souboru, sychronizace s knihovnou komponent, optimální plánování trajektorie, optimální plánování cesty.
• Kompatibilní formáty souborů: soubory CSV/TXT.

Další parametry:

• Ochrana obvodů: diferenciální jistič, celé zařízení splňuje CE normy.
• Napájení: AC 220 V 50/50 Hz, 1000 W.
• Rozměry: 1160 x 1340 x 1450 mm.
• Hmotnost: 690 kg.
• Země původu: Francie.
