Teplotní profiloměr pro pájecí vlnu UI‑351A6 (wave profiler)

Teplotní profiloměr UI‑351A6 je vícekanálový profiloměr pro analýzu procesu strojního pájení vlnou, určený pro přesné měření teplotních a mechanických parametrů při průchodu DPS vlnou. Zařízení umožňuje detailní optimalizaci procesu pájení zejména u smíšených osazení (SMD + THT), kde je kritická kontrola tepelných i mechanických podmínek.

Popis funkce a použití

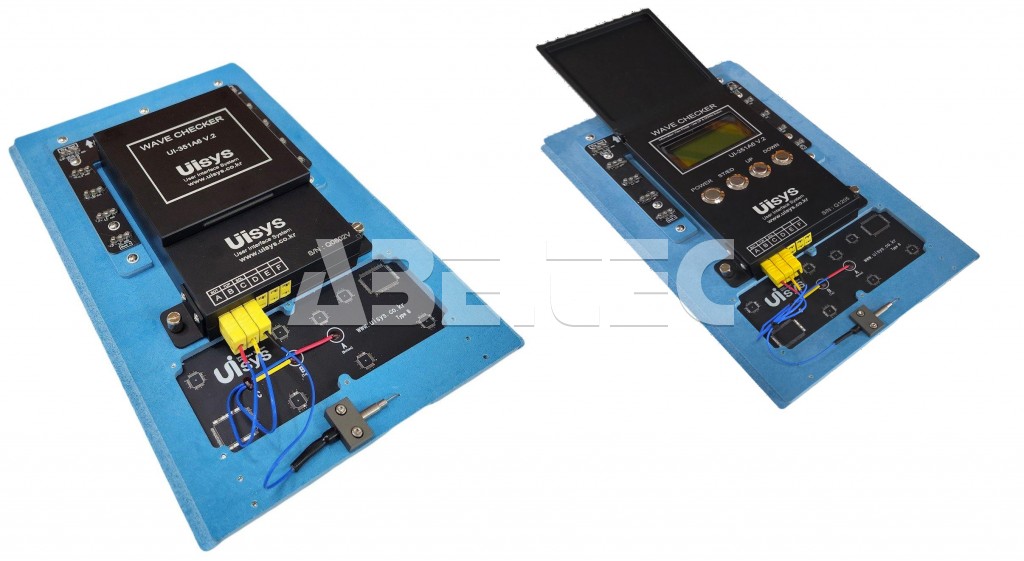

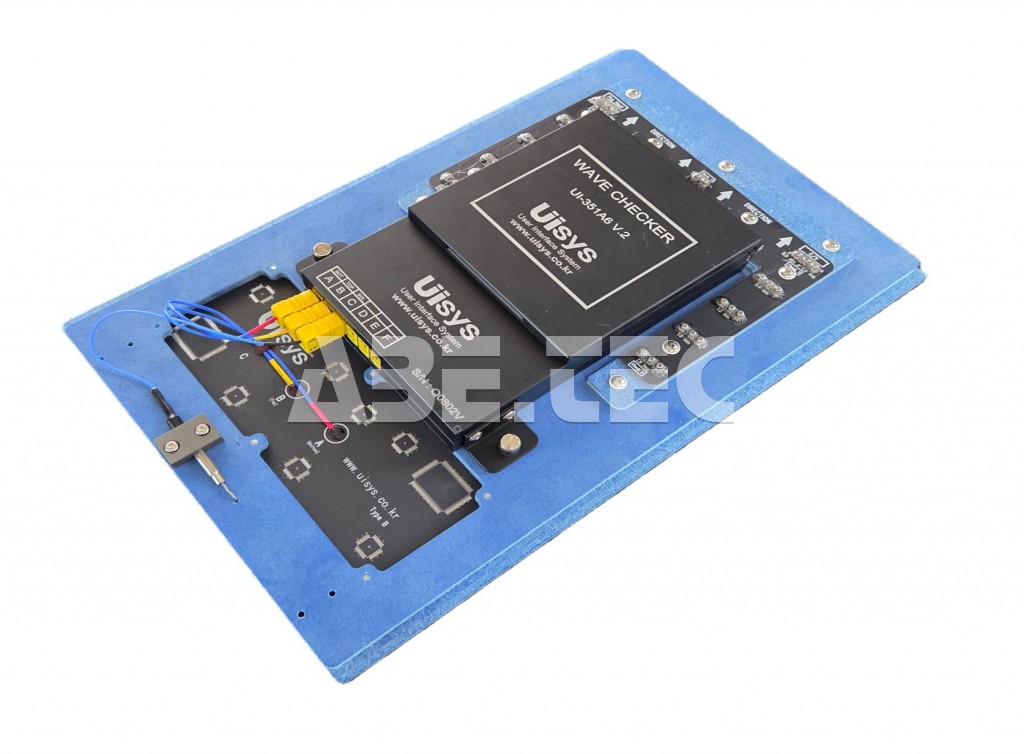

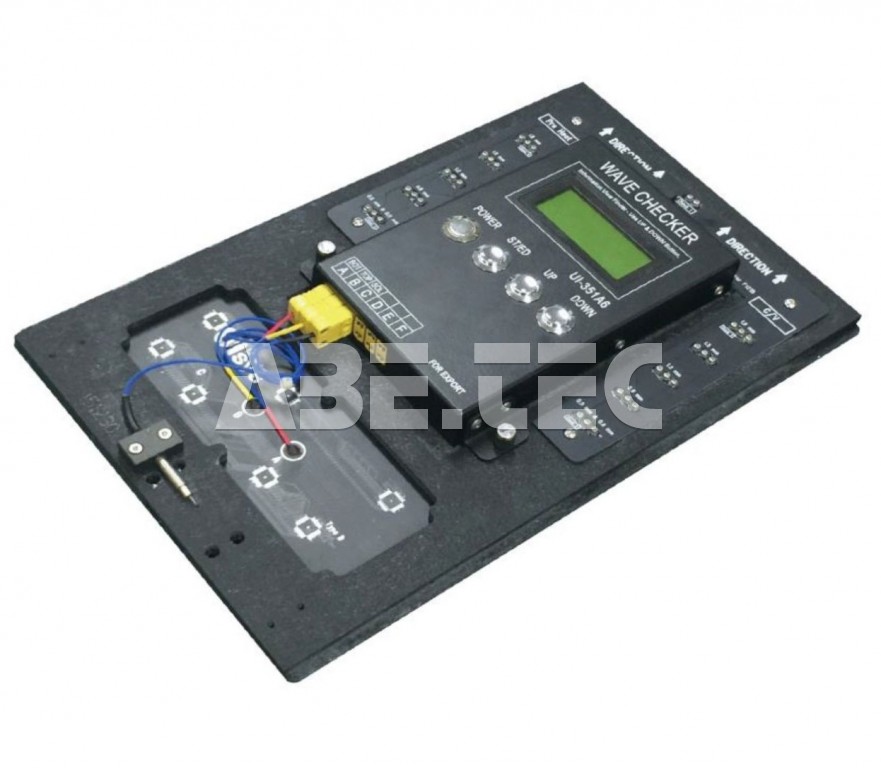

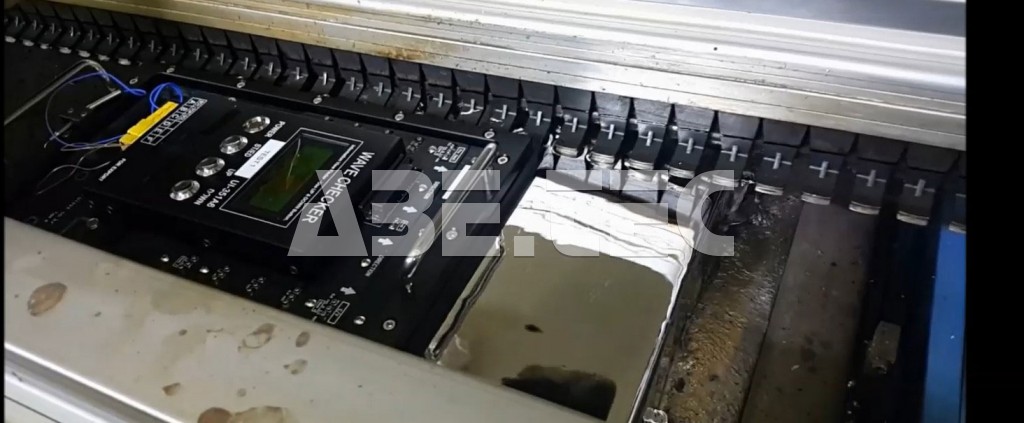

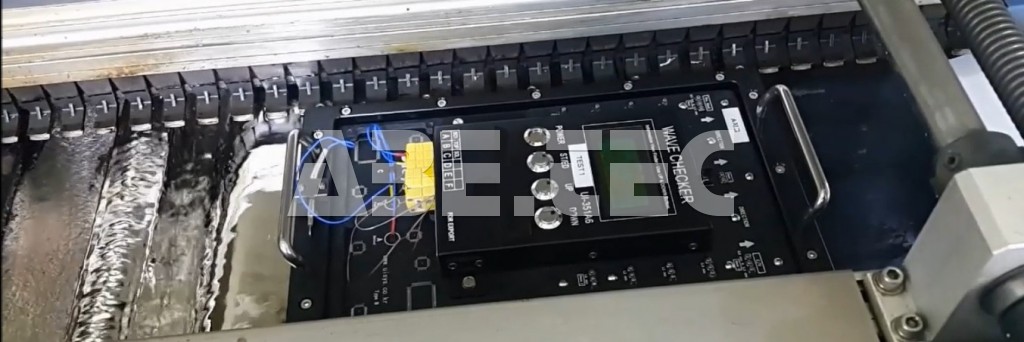

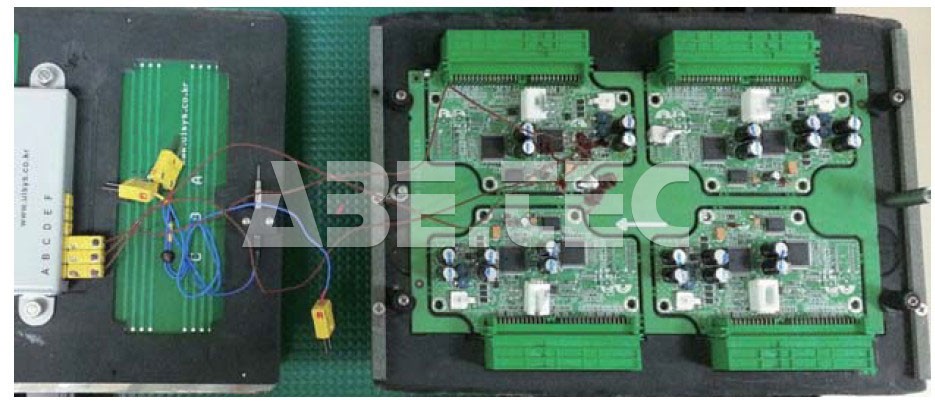

UI‑351A6 pracuje jako autonomní datalogger umístěný na testovacím přípravku (profilovací desce, procesní paletě), který prochází celým procesem pájení vlnou:

• dávkování pájecím tavidlem (flux),
• předehřev zóny (preheat),
• kontakt s vlastní pájecí vlnou (pájecí slitinou),
• ochlazování.

Během průchodu zaznamenává:

• teplotní průběh na horní i spodní straně DPS,
• teplotu pájecí lázně,
• dobu kontaktu s vlnou (dwell time),
• rychlost dopravníku,
• mechanickou rovnováhu (left/right balance).

Měřené veličiny a technologické parametry

Měření teploty

• Rozsah měření: cca 0–400 °C.
• Přesnost měření: ±1,0 až ±1,5 °C.
• Profiloměr poskytuje 6 měřicích kanálů (termočlánky typu K).
• Interval měření: cca 0,3 sec (max 10 min).

Měření procesu kontaktu s vlnou

• Dwell time (time-in-wave) – čas zanoření DPS do vlny.
• Měření v několika bodech (levá / střední / pravá část).
• Analýza podle hloubky zanoření DPS (typicky 0,6 / 0,9 / 1,2 / 1,8 mm).

Klíčové pro kontrolu smáčení vývodů a kvality prolití průchozích otvorů.

Měření mechanických a procesních parametrů

• Paralelismus pájecí vlny, balance wave (left/right) – rovnoměrnost kontaktu DPS s vlnou.
• Rychlost dopravníku (C/V speed).
• Synchronizace jednotlivých kroků procesu.

Umožňuje odhalit problémy jako: nevyvážená vlna, nesouosost dopravníků, nerovnoměrné smáčení.

Záznam dat

• Interval měření cca 0,3 sec.
• Doba záznamu: cca 10 min.
• Interní paměť: až 5 měření.
• Spodní a horní předehřev (preheat top/bottom).
• Maximální teplota DPS.
• Teplota pájecí lázně (solder pot).
• Teplotní profil během celého průchodu vlnou.

Napájení a provoz

• Napájení: akumulátor, 3,6 V.
• Doba provozu: až cca 30 hodin.

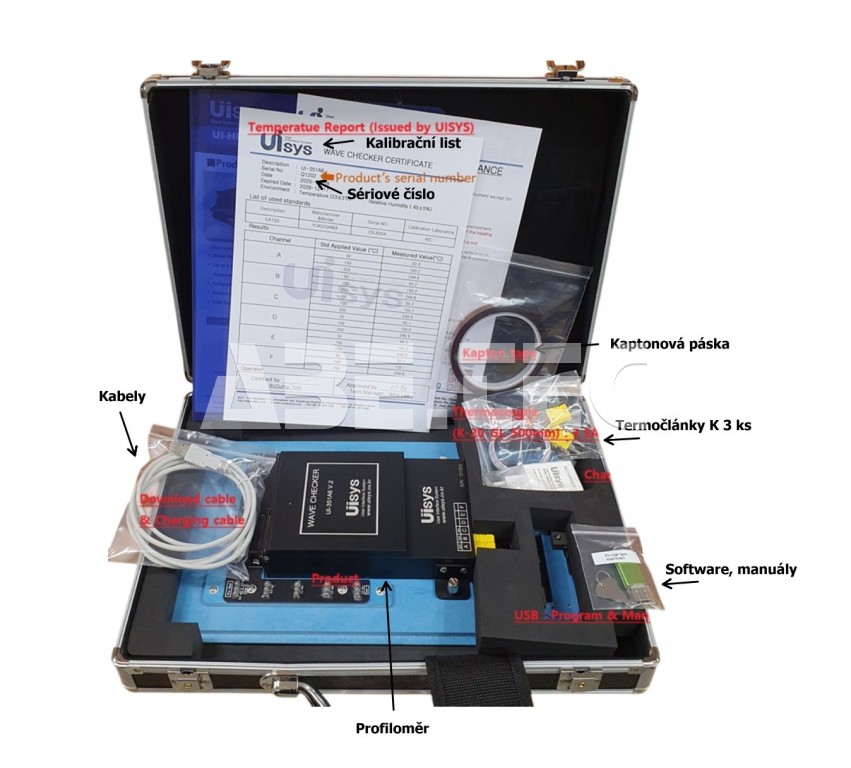

Mechanické provedení

• Rozměry: cca 342,5 × 220 × 42 mm.
• Průmyslové provedení pro průjezd pájecí linkou.

Software pro analýzu a vyhodnocení

Součástí profiloměru UI-351A6 je PC software pro detailní vyhodnocení procesu pájení.

Funkce

• analýza měřených dat (Measurement Analysis),
• porovnání profilů (Data Comparison),
• export do Excelu (traceability, SPC),
• filtrace dat (odstranění šumu),
• vizualizace více kanálů současně .

Vyhodnocení procesu

• vyhodnocení dwell time vs. doporučené intervaly,
• kontrolu teplotního zatížení DPS a komponent,
• analýzu ΔT mezi horní a spodní stranou desky,
• identifikaci kritických zón (nedostatečné předehřátí, přehřátí, short contact time).

Technologické přínosy

• přesné nastavení dwell time vs. teplota,
• kontrola rovnováhy vlny (kritické pro THT kvalitu),
• optimalizace preheat pro kombinované SMD/THT desky,
• snížení defektů:
  • nedostatečné prolití otvorů,
  • studené spoje,
  • bridging / icicles,
• plná traceabilita a SPC analýza.
