Teplotní profiloměr pro selektivní vlnu UI‑354A6 (6 kanálů)
Katalogový list
Popis
UI-354 je určen pro selektivní pájecí vlnu (Selective Soldering). Jeho hlavním úkolem není pouze měření teploty, ale především kontrola doby kontaktu (Dwell Time) mezi minivlnou a vývody součástek, výšky ponoření a stability procesu.
Měřené veličiny
Profiloměr dokáže zaznamenávat:

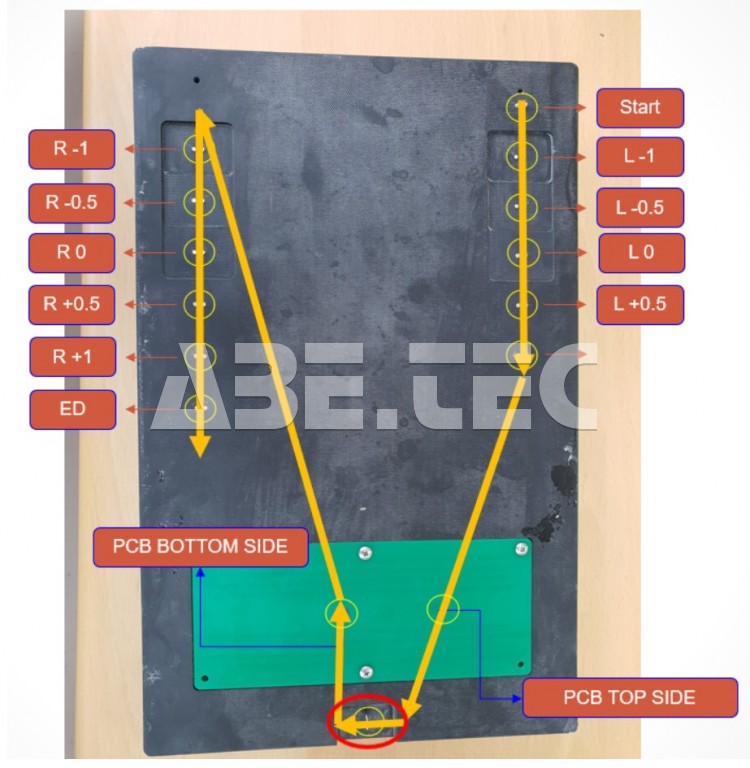

- dobu kontaktu minivlny v několika výškách (-1,0 mm až +1,0 mm)
- teplotu pájky
- teplotu horní i spodní strany DPS
- maximální teplotu DPS
- rychlost pohybu osy stroje (C/V speed)
- vyvážení levé a pravé strany procesu (balance sides)
Popis funkce a použití
Profiloměr UI-354 je procesní kalibrační přípravek pro selektivní pájení, který kombinuje měření teploty s měřením skutečného kontaktu minivlny v několika výškových úrovních. To umožňuje odhalit problémy, které na samotném pájeném výrobku často nejsou vidět, dokud nezačnou vznikat vady.
Profiloměr dokáže zjistit:
- nedostatečné promáčení otvoru,
- nedostatek pájky ve vývodu konektorů,
- výskyt icicles,
- pájecí můstky,
- přehřátí SMT součástek v okolí.
Technická data (1)
Technická data k porovnání Teplotní profiloměr pro selektivní vlnu UI‑354A6 (6 kanálů)
| Název parametru | Hodnota |
|---|---|
| Počet kanálů | 6 |
Fotografie (2)
Prohlédněte si fotografie Teplotní profiloměr pro selektivní vlnu UI‑354A6 (6 kanálů)
Teplotní profiloměr pro selektivní vlnu UI‑354A6 (6 kanálů)
Teplotní profiloměr pro selektivní vlnu UI‑354A6 (6 kanálů)
