Selektivní pájecí vlna pro středně velké firmy

Datum: 09.01.2015
  |
Kategorie: Výroba DPS
Selektivní pájecí vlna nemusí být doménou pouze velkých firem, ale může si ji dovolit i malá firma, která má vlastní produkci nebo osazuje desky na zakázku.


E-booky zdarma

Školení v oblasti pájení

ESD inspekce

Trend v osazování SMD

V posledních několika letech převažuje technologie osazování SMD do pasty. Důvodem je podstatné zjednodušení výroby, případně přechod do jemnějších roztečí. Technologie do pasty je celkově jednodušší, od vlastního návrhu desky s plošnými spoji přes nanesení pájecí pasty až po osazení SMD. Znamená to, že výrobu DPS si dnes může dovolit méně movitá firma, jelikož strojní vybavení není až tak cenově náročné.

Osazování do pasty

Osazování do pasty, jak již bylo řečeno, je současným trendem. Mnoho konstrukcí však obsahuje nezbytné konstrukční prvky, jako jsou konektory, různé spínací prvky, případně indukčnosti atd. Řada z těchto konstrukčních prvků je vývodových. Výrobci nebo zpracovateli nezbývá nic jiného než vývodové prvky pájet ručně. Ruční pájení není však ideální pro sériovou výrobu. Ruční pájení je příznačné pro opravy. Ruční pájení je vždy individuální proces, který závisí na šikovnosti, znalostech a zkušenostech.


Selektivní pájení

Selektivní pájecí stroj je určen na lokální zapájení jednotlivých pájených spojů. Selektivní pájení je technologie, která je řízená a  kontrolovatelná. Selektivní pájení doplňuje proces osazování do pasty, a tím činí z výrobního procesu plně kontrolovaný proces. Ne všechny součástky mohou odolávat vysokým teplotám, kterým by byly vystaveny během běžného procesu pájení vlnou. Tzn., že proces selektivního pájení se stává zajímavým, protože do kontaktu s vysokou teplotou bezolovnaté pájky přijdou pouze předem určené plochy, zatímco ostatní oddíly a komponenty zůstávají výrazně pod kritickou úrovní teploty.

Většinu SMD součástek lze pájet pomocí konvenční metody, jako je přetavení nebo pájení vlnou. Součástky citlivé na teplotu vývodových zařízení, jako jsou konektory, elektrolytické kondenzátory, skleněné displeje, a některé radiální komponenty vyžadují  samostatný pájecí proces. Mnohé z těchto prvků jsou právě selektivně pájené za využití palet nebo při nižších teplotách.

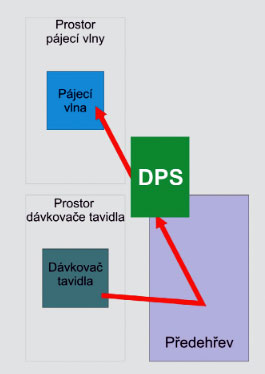

Bez ohledu na typ zařízení je pro selektivní pájení možné použít dva typy dávkování tavidla, ato buď sprejové, nebo kapkové nanášení. Sprejový dávkovač tavidla nanáší atomizované tavidlo na určenou plochu, zatímco kapkové nanášení je více přesnější. Pájecí stroj Smart Select, je určen především pro prototypy, krátké a střední série. Zařízení je vybaveno sprejovým dávkovačem tavidla, předehřevem a malou vlnou pro pájení. Modul pájecí vlny obsahuje cca 33 kg náplně bezolovnaté slitiny a na přání může být vybaven dusíkovým krytím.
