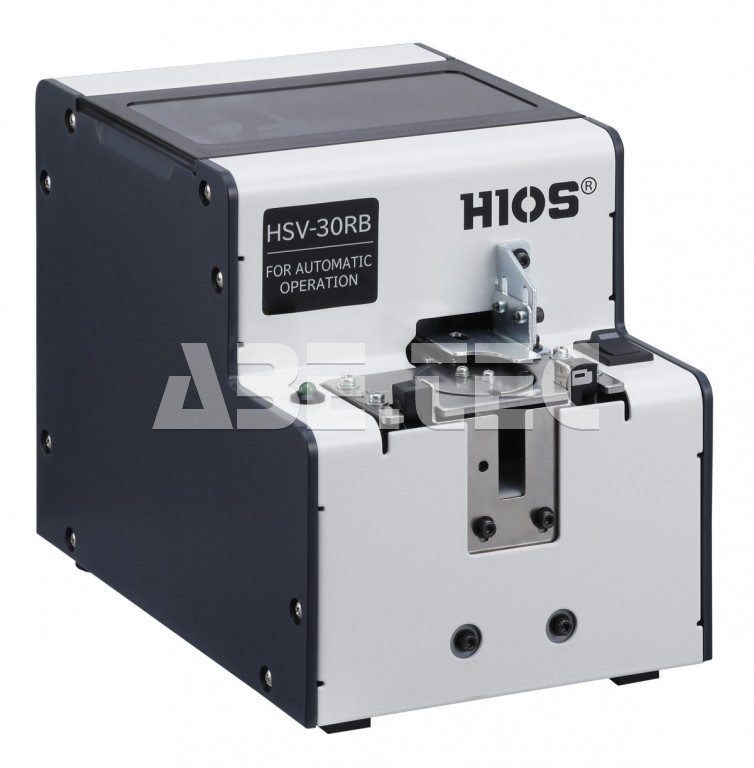

Automatický podavač šroubů Hios HSV-RB, JHSV-17RB, pro automatické provozy, M1.7

Spolehlivá kvalita, snadný výběr a vynikající cenová výkonnost

Řada automatických podavačů Hios HSV-RB byla přepracována z hlediska funkcí tak, aby nabízela lepší poměr ceny a výkonu. Nabídka modelů usnadňuje výběr vhodného modelu i jeho instalaci, a zároveň je zachována vysoká kvalita.

Podporuje širokou škálu malých a přesných šroubů

Díky spolehlivému zarovnávání a stabilnímu podávání šroubů pomáhá zvyšovat efektivitu výroby. Vysoká rychlost podávání a kompaktní konstrukce zároveň splňují různorodé požadavky moderních výrobních provozů.

Omezuje lidské chyby a zvyšuje efektivitu výrobní linky

Zajišťuje rychlejší a stabilnější podávání šroubů než jejich ruční odebírání. Standardizuje pracovní proces a omezuje rozdíly způsobené lidským faktorem, čímž zvyšuje efektivitu celé výrobní linky.

Vysoká schopnost tlumení vibrací zajišťuje stabilní dopravu šroubů pomocí výsuvného mechanismu

Jedna jednotka může podávat šrouby různých průměrů. Pro změnu typu šroubu obvykle stačí vyměnit pouze vodicí lištu (v závislosti na konkrétním modelu může být kromě vodicí lišty nutné vyměnit i další díly). Rotační oddělovač zabraňuje hromadění šroubů a zajišťuje jejich přesné a plynulé podávání. Vibrační lišty jsou přesně řízeny, což zvyšuje rychlost podávání a přispívá k vyšší produktivitě.

Funkce automatického zotavení při poruše a možnost propojení s externími zařízeními

Při vzniku závady, například při vložení nadměrného množství šroubů nebo jejich zaseknutí, se motor automaticky roztočí opačným směrem a pokusí se závadu odstranit. Pokud se to nepodaří, zařízení z bezpečnostních důvodů odpojí napájení.

Všechny modely jsou standardně vybaveny externími výstupními signály, které umožňují propojení s roboty, čítači a dalšími automatizačními systémy pro vyšší flexibilitu a spolehlivost

Přednosti modelu HSV

• Jedna jednotka zvládne osm velikostí šroubů pouhou výměnou lišty (další velikosti se dokupují zvlášť).
• K dispozici jsou kolejnice pro až 8 průměrů šroubů v rozsahu M1,0 až M3,0.
• Pro odebírání šroubů využívá rotační oddělovač (rotary escaper).
• Zabraňuje hromadění šroubů a zajišťuje jejich stabilní uchopení.
• Umožňuje rychlé a spolehlivé podávání i obtížně manipulovatelných šroubů.
• Např. šrouby s plochou hlavou, šrouby s podložkou a šrouby s nízkou hlavou.

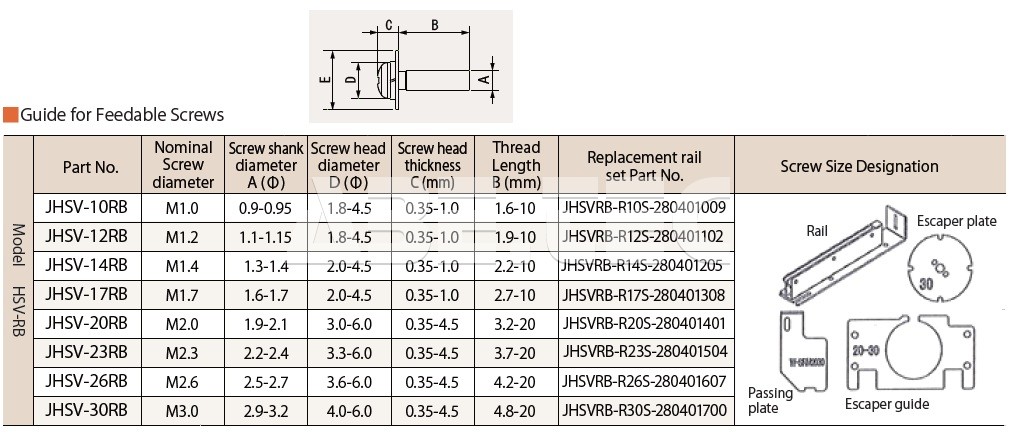

Rozsah podporovaných šroubů

Technická specifikace

• Podporovaný tvar hlavy šroubu: přesné šrouby.
• Délka závitu šroubu: 2,7 - 10 mm.
• Jmenovitý průměr šroubu: M1.7.
• Průměr závitové části šroubu: 1,6 - 1,7 mm.
• Průměr hlavy šroubu: 2,0 - 4,5 mm.
• Výška hlavy šroubu: 0,35 - 1,0 mm.
• Kapacita šroubů: 80 cc.
• Čas cyklu: 0,9 s.
• Funkce obnovy proti přetížení: ano.
• Obnova ochrany proti přetížení: v případě přetížení reverzní, po obnově normální rotace.
• Externí výstupní signál: ano.
• Napájení: AC adaptér, vstup 100 - 240 V, 50/60 Hz, výstup DC 15 V, 2,4 A.

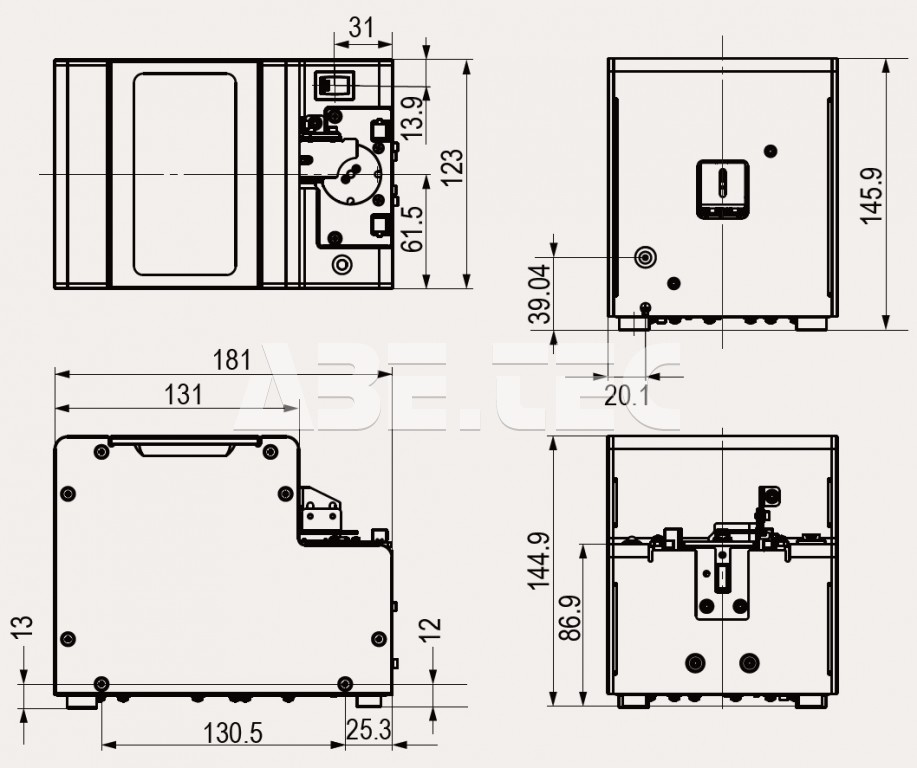

• Rozměry (š x h x v): 123 x 181 x 146 mm.
• Hmotnost: 3,0 kg (včetně kolejnice).
