Pokročilý zkušební stojan série F, vertikální, kontrolní panel se softwarem, 6,7kN, F1505-EM

• Pokročilý zkušební stojan s integrovaným siloměrem o kapacitě až do 6,7 kN.
• Vertikální stojan s délkou dráhy 813 mm.
• Kontrolní panel se softwarem EasyMESUR®.

Digitální měřiče síly série F

Zkušební stojany s integrovaným siloměrem série F jsou navrženy pro aplikace testování síly až do kapacity 6,7 kN (1500 lbF). Vyberte si ze široké škály kapacit snímačů síly a rozsáhlé řady úchopů a přípravků. Nastavujte a spusťte testy, exportujte výsledky a vytvářejte protokoly prostřednictvím integrovaného, ​​snadno použitelného rozhraní s dotykovou obrazovkou – není potřeba počítač ani siloměr. Pro specifické potřeby spusťte tester z počítače s vlastní aplikací s využitím knihovny sériových příkazů EasyMESUR®.

Zařízení nalezne širokou škálu využití v:

• letectví,
• automobilovém průmyslu,
• elektrotechnickém průmyslu,
• potravinářství,
• zdravotnictví,
• výrobě sportovních potřeb, hraček aj.,
• balení a logistice, atd.

Prakticky neomezené aplikace

Od balení potravin až po elektroniku, od spotřebního zboží po leteckou výrobu, silové testovací stojany Mark-10 jsou doma prakticky ve všech průmyslových odvětvích po celém světě, v laboratořích i výrobních prostředích.

Siloměry Mark-10 série F jsou skvělou volbou pro celou řadu testů:

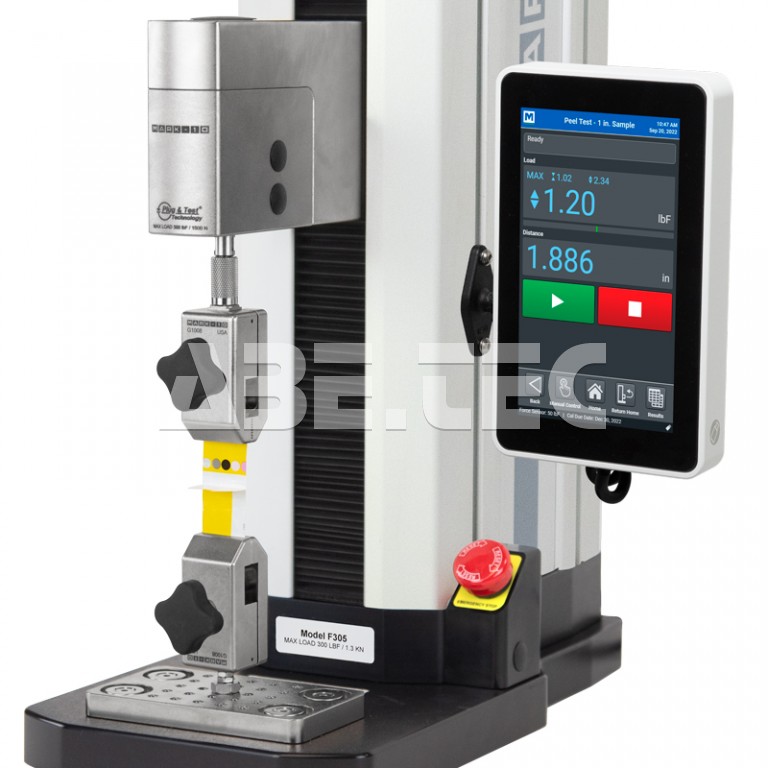

• odlupovací testy,

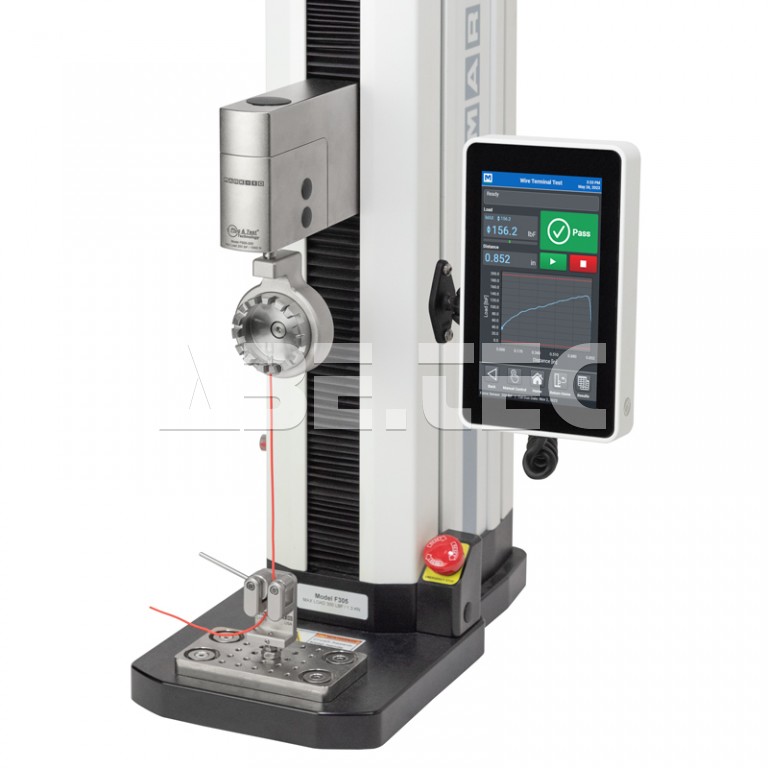

• testování vodičů a drátů,

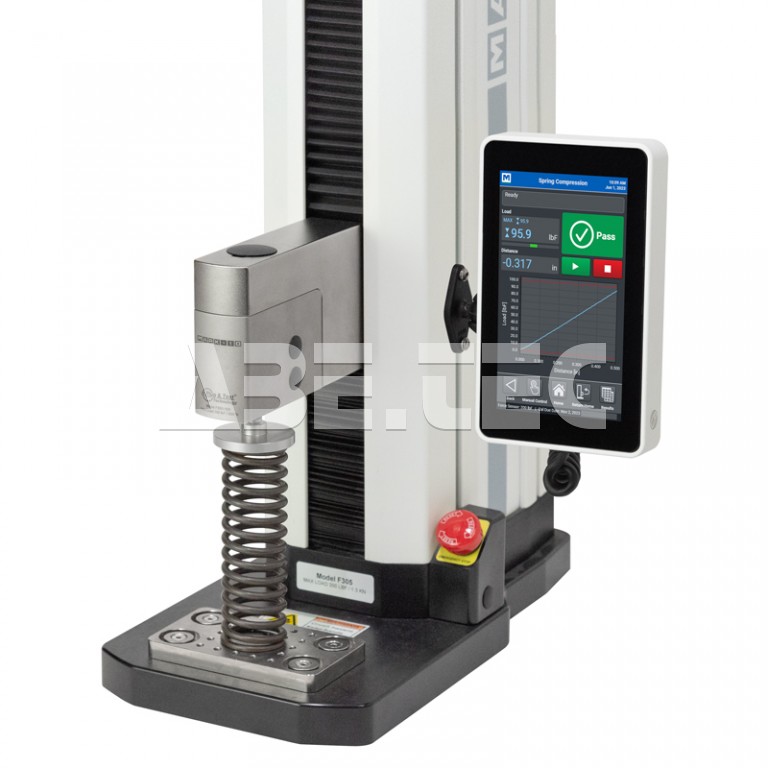

• měření kompresní a roztahovací síly pružin,
• 90° odlupovací testy,

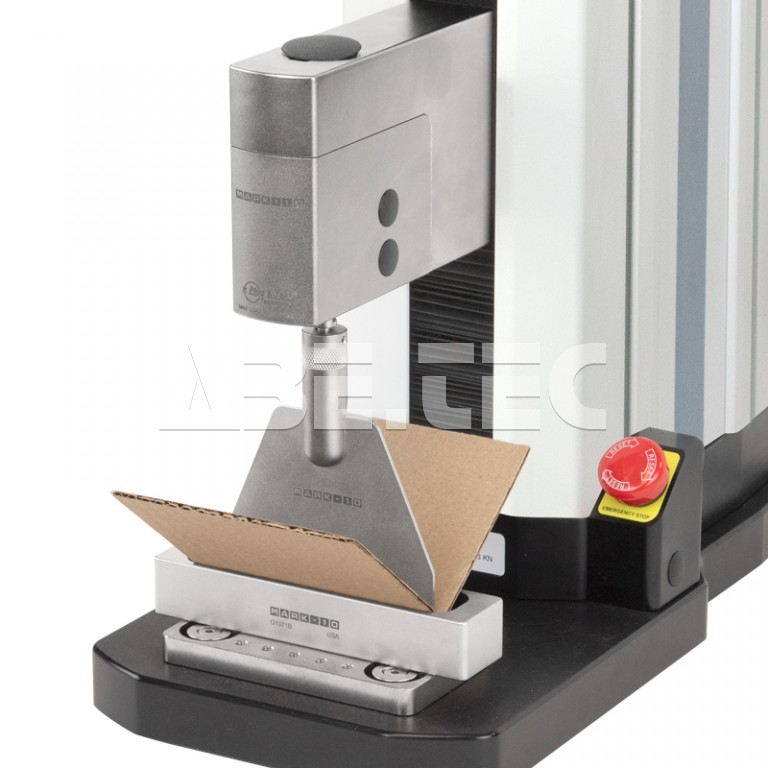

• další destruktivní a nedestruktivní zkoušky.

Navrženy pro výkon

Testovací siloměry série F jsou tu pro každé využití a rozpočet. Vybírat můžete ze široké škály silových kapacit, výšek a provedení.

Robustní a přesná mechanika

Rámy stojanů se vyznačují vlastními profily, navrženými pro výjimečnou tuhost. Tovární kompenzace zkušebních rámů a snímačů síly zajišťuje přesnost polohy ± 0,05 mm při jakémkoli zatížení a v jakékoli poloze. Krokové motory a řídicí jednotky pohánějící kuličkový šroub a lineární vedení vykazují plynulý a tichý provoz s prakticky žádnými změnami rychlosti i při vysokém zatížení.

Bezproblémové rozhraní snímače síly

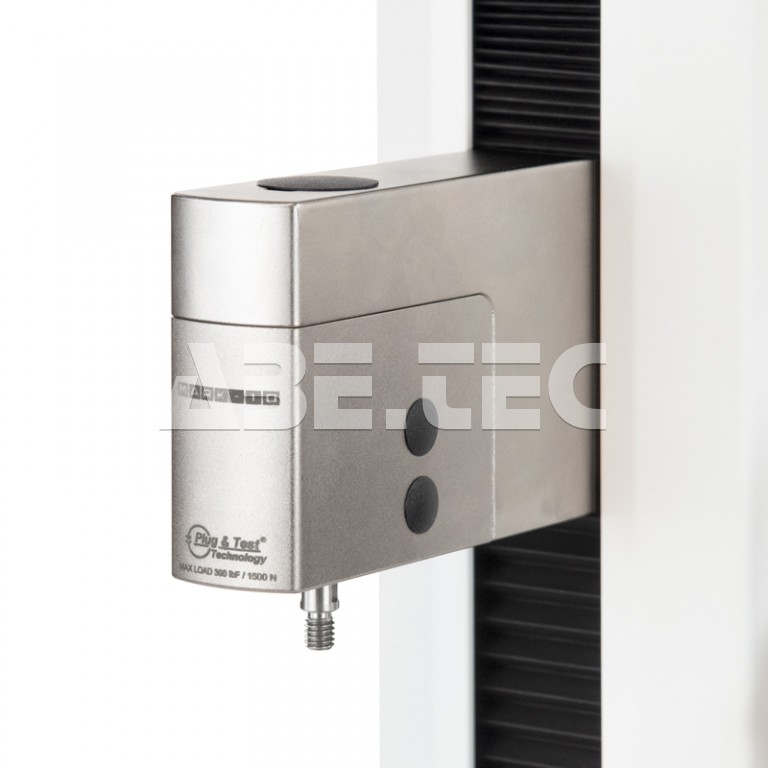

Inteligentní snímače síly řady FS05 se připojují přímo k příčné hlavě modelů F105, F305 F505 a F505H bez připojovacích kabelů. Dostupné rozsahy jsou od 0,5 kN do 2,5 kN s přesností ± 0,1% plného rozsahu. Senzory síly S řady R07 umožňují vyšší rozsahy síly a jsou také kompatibilní s technologií Plug & Test®. Dostupné rozsahy jsou od 250 N do 7,5 kN s přesností ± 0,15% plného rozsahu. Senzory se objednávají samostatně.

Modulární design

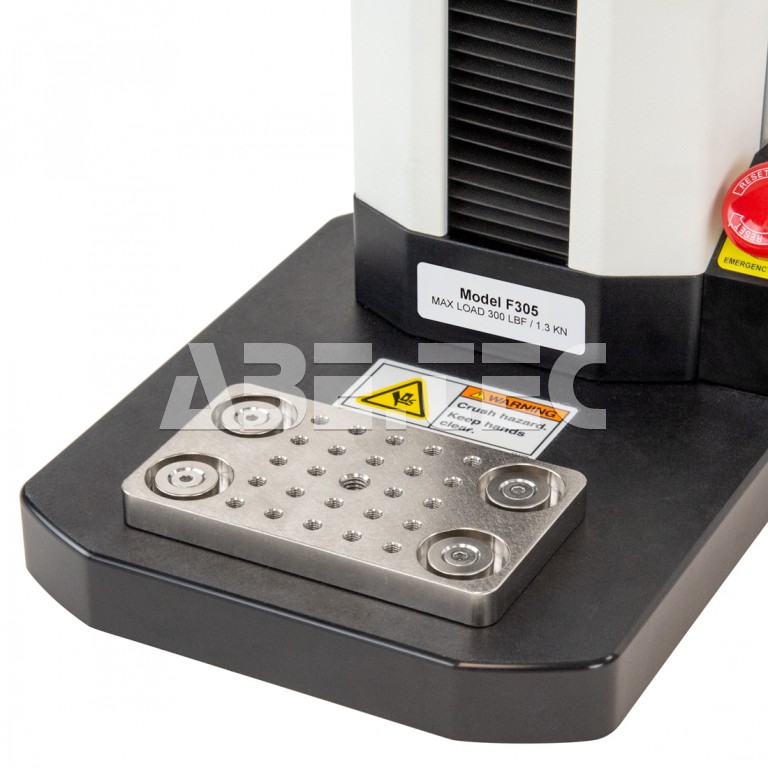

Základnu rámu můžete demontovat a přizpůsobit tak stojan pro rozšiřující sloupky a alternativní montážní konfigurace. Většina elektroniky je umístěna v samostatném krytu, kde je snadno přístupná a v případě potřeby ji můžete rychle vyměnit. Integrované T-sloty podél sloupu pojmou doplňky, jako je např. USB rozbočovač.

Vnější koncové spínače

Horní a dolní koncové spínače můžete použít jako zkušební limity nebo výjimky. Dvojitě odstupňovaná pravítka napomáhají při umístění přepínače.

Integrovaný ovládací panel EasyMESUR®

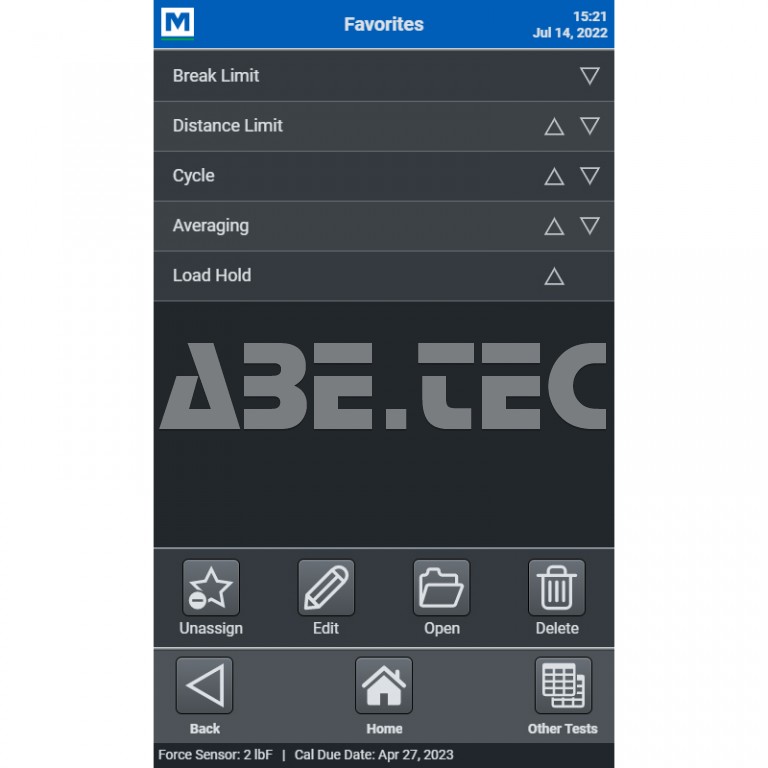

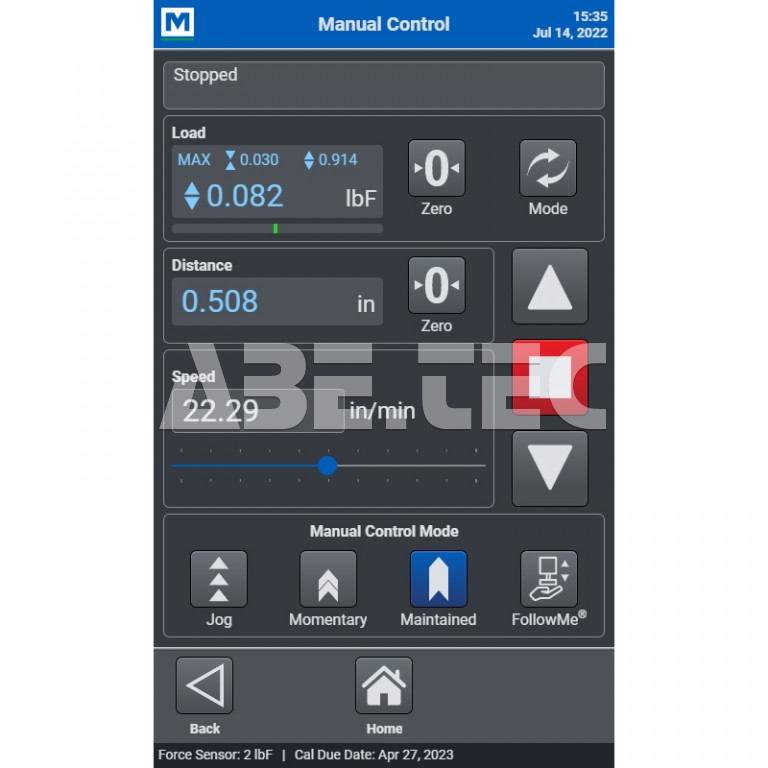

Integrovaný ovládací panel EasyMESUR® centralizuje nastavení testů, ovládání testovacích rámců a sběr dat na jednom praktickém místě. Pomocí 7" dotykové obrazovky můžete vytvářet a spouštět širokou škálu testů, včetně:

• zkoušky se zátěží,
• testu na zlom vzorku,
• testu na dálku,
• udržení zátěže,
• cyklického testování,
• zkoušky průměrné síly,
• měření tuhosti pružiny,
• zkoušky koeficientu tření.

Zobrazte data v grafickém formátu nebo tabulkách výsledků. Uložte nebo exportujte data a vygenerujte zprávu nebo si vyžádejte/odešlete data prostřednictvím aplikace třetí strany, jako je například software SPC.

Některé funkce vyžadují volitelné funkce. Prohlédněte si dostupné funkce a balíčky funkcí na kartě Příslušenství.

Jaký je vás cíl?

Test můžete spustit pomocí standardní, grafické nebo výsledkové karty a podle potřeby přepínat zobrazení. Indikátor Pass/Fail snadno identifikuje problematické vzorky. Jednotlivé běhy mohou být znehodnoceny, pokud například přípravek vyklouzne z úchopů nebo byl test přerušen.

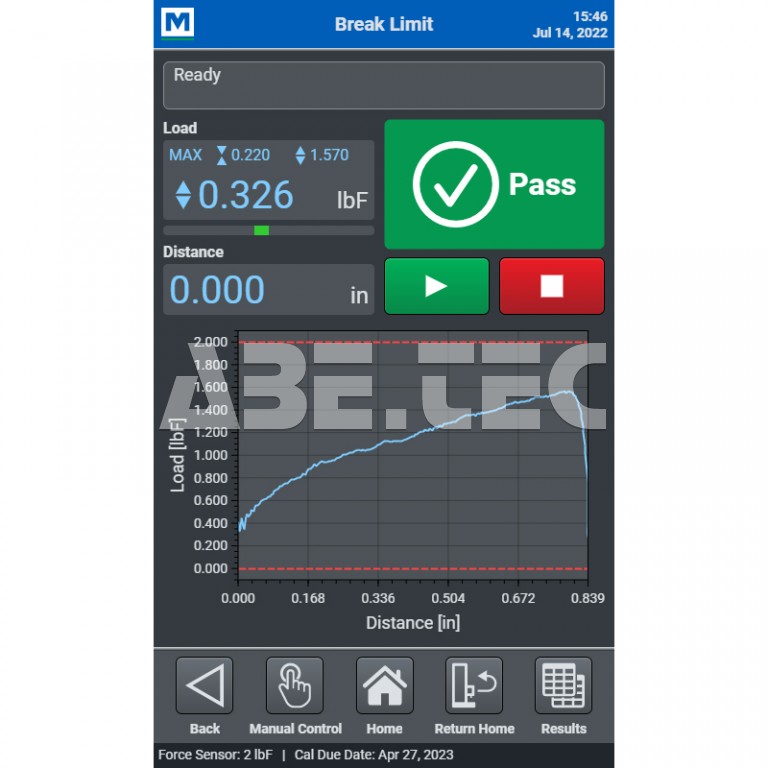

Grafické zobrazení

Grafické zobrazení ukazuje sílu vs. vzdálenost nebo sílu vs. čas. Pro vizuální srovnání dokáže překrýt až 10 běhů.

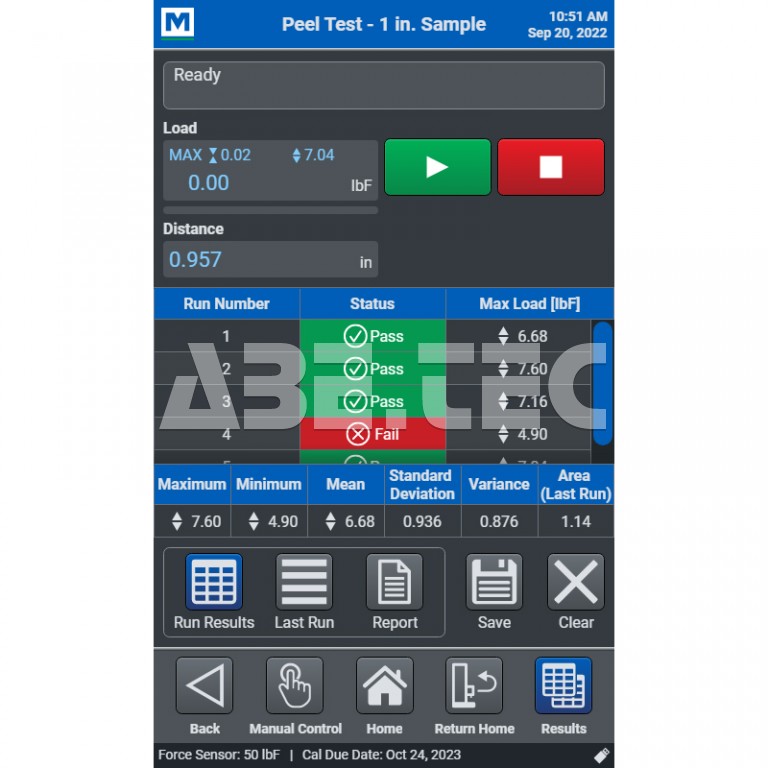

Tabulkové zobrazení výsledků

Zobrazení výsledků ukazuje výsledky každého běhu vybrané uživatelem. Na zvolené výsledky můžete použít statistiku.

Volitelné příslušenství

Certifikát o kalibraci vzdálenosti a rychlosti (CERT-DS)

NIST vysledovatelné osvědčení o kalibraci pro měření vzdálenosti a rychlosti stojanu. Certifikát o kalibraci síly je součástí základního balíčku.

Bezpečnostní štít

Poskytuje operátorovi ochranu proti sevření nebo úlomkům vzorku. Štít se otevírá a zavírá plynulým a snadným ovládáním. Elektrické blokování znemožňuje provoz zkušebního stojanu při otevřených dveřích. Sada obsahuje také dálkových spínač pro nouzové zastavení.

Technická specifikace

• Max. kapacita přístroje: 6,7 kN.
• Max. dráha: 813 mm.
• Rozsah rychlosti: 10 - 600 mm/min.
• Rozsah rychlosti (volitelný): 0,02 - 1800 mm/min.
• Přesnost zatížení (% plné stupnice): ± 0,1%.
• Vzorkovací frekvence: 5000 Hz.
• Datová frekvence: 100 Hz.
• Přesnost rychlosti:  ± 0,2% nastavené hodnoty, prakticky bez odchylek od zatížení.
• Přesnost vzdálenosti: ± 0,15 mm, továrně kompenzováno až při plném zatížení.
• Rozlišení vzdálenosti: 0,02 mm.
• Opakovatelnost koncového spínače: 0,03 mm.
• Napájení: univerzální vstup 100 - 240 VAC, 50-60 Hz, 450 W.
• Pojistka: 4 A, 3 AG, SLO BLO.
• Hmotnost: 89 kg.
• Rozměry: 386,5 x 508,0 x 1304,3 mm.
• Záruka: 3 roky.

Provozní podmínky:

• Pouze pro použití v interiéru.
• Až 2500 m nad mořem.
• Teplotní rozsah: 5 - 35 °C.
• Rozsah vlhkosti: až 80% RH při 31 °C, lineárně klesající na 50% při 40 °C, nekondenzující.
• Kolísání napájecího napětí až do ± 10% jmenovitého napětí.
• Přechodné přepětí až do úrovně kategorie přepětí II.
• Použití v prostředích do stupně znečištění 2.

Senzory síly (objednávají se samostatně)

Senzory síly série FS05 jsou kompatibilní s modely F105, F305, F505 a F505H. Pro modely F755, F755S, F1505 a F1505S je vyžadován adaptér AC1083.

Senzory síly série R07 jsou kompatibilní s modely F755, F755S, F1505 a F1505S. Nejsou určeny pro modely F105, F305, F505 a F505H.
