Konfigurace osazovacího automatu SMD M70

Datum: 12.08.2013
  |
Kategorie: Odborné vysvětlivky k produktům
Konfigurace osazovacího automatu SMD M70. Osazovací automat M70 je automat střední třídy určený pro krátké a střední série osazování DPS.



Osazovací automat SMD M70 Mechatronika umožňuje osadit DPS širokou škálou SMD. Páskové a tyčové podavače SMD lze výhodně a flexibilně měnit. Následují příklady konfigurace osazovacího automatu SMD M70 Mechatronika.
Konfigurace A Konfigurace B
Příklad konfigurace převážně s páskovými podavači SMD. Příklad konfigurace páskových a tyčových podavačů SMD.

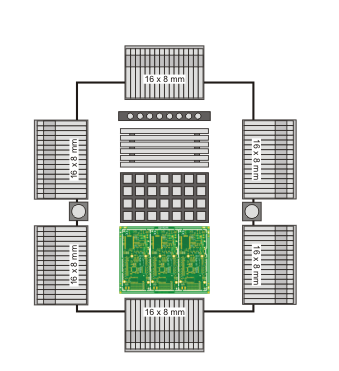

Konfigurace A:
  • páskové podavače: 96x8mm
  • bulk podavač: 1 x
  • strip podavače (krátké pásky SMD): 5 x

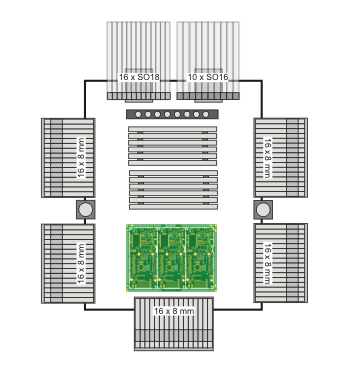

Konfigurace B:
  • páskové podavače: 80x8mm
  • strip podavače (krátké pásky SMD): 10 x
  • tyčový podavač: 16xSO8
  • tyčový podavače: 10xSO16

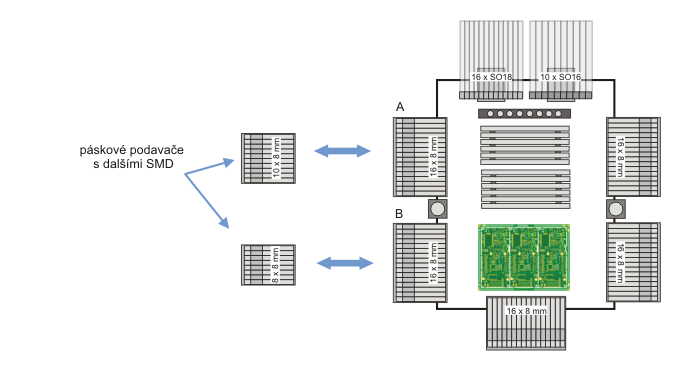

Konfigurace C
V případech, kdy nám nestačí vyhraněné pozice pro podavače, je možné měnit podavače během osazování SMD. Cena jednoho páskového podavače je velmi nízká, a proto je výhodné mít v zásobě další bloky multi-páskových podavačů. Multi-páskové podavače A a B se zamění během osazování za jiné multi-páskové podavače. V nabídce jsou podavače 8x8mm a 10x8mm za velmi nízkou cenu. Tímto způsobem můžeme kapacitu bez problémů navyšovat.

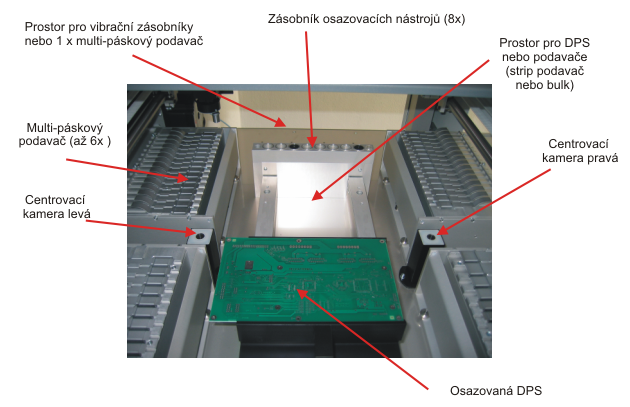

Popis osazovacího prostoru automatu M70
