N2 pájecí ručka HAKKO FX-9702, 24V/95W
Obj. číslo:
107005043
Výrobce:
Kategorie:
Dostupnost:
4 - 8 týdnů
přímý dovoz z Japonska, pro přesný termín dodání nás kontaktujte
Cena:
4 050,00 CZK / ks bez DPH
4 900,50 CZK / ks s DPH
4 900,50 CZK / ks s DPH
◄
►
Popis
- Samostatná pájecí ručka speciálně navržená pro pájení pod dusíkem.

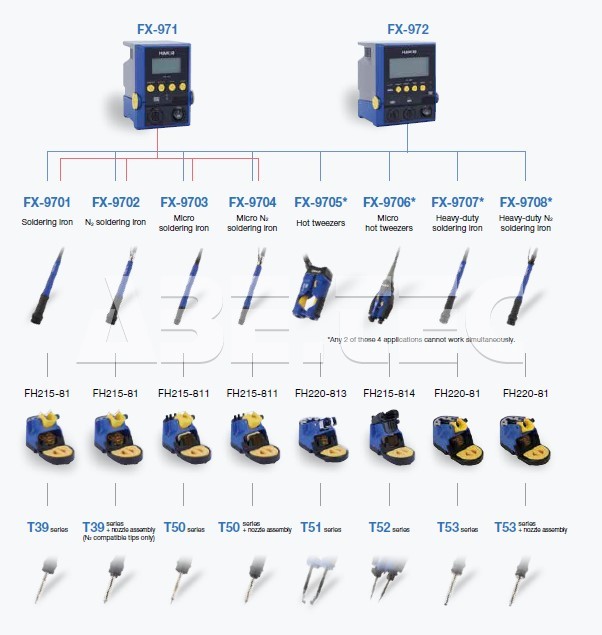

- Vhodná pro pájecí stanice HAKKO FX-971 a FX-972.
- Výkon 100 W.
- Ergonomický design.
- Vestavěný senzor pro režim spánku při vložení do stojánku.
- Pro provoz je nutný generátor dusíku.
Technické parametry
- Vstupní napětí: 24 V.
- Příkon: 95 W.
- Odpor hrotu vůči zemi: < 2 Ω.
- Potenciál hrotu vůči zemi: < 2 mV.
- Délka kabelu: 1,2 m.
- Celková délka (bez kabelu): 188 mm.
- Hmotnost (bez kabelu, s T39-D24 hrotem): 31 g.
- Vhodné pájecí hroty: HAKKO řada T39.
Obsah balení
- 1 x pájecí ručka HAKKO FX-9702, 24V/95W.
Pájecí hroty nejsou součástí dodávky, objednávají se zvlášť.
Technická data (10)
Technická data k porovnání N2 pájecí ručka HAKKO FX-9702, 24V/95W
| Název parametru | Hodnota |
|---|---|
| Příkon | 95 W |
| Napájecí napětí | 24 V |
| Odpor hrotu vůči zemi | 2 Ω |
| Potenciál hrotu vůči zemi | 2 mV |
| Délka napájecího kabelu | 1.2 m |
| Délka | 188 mm |
| Hmotnost | 31 g |
| ESD provedení | ano |
| Obsah balení | samostatná pájecí ručka |
| Výrobce | Hakko |
