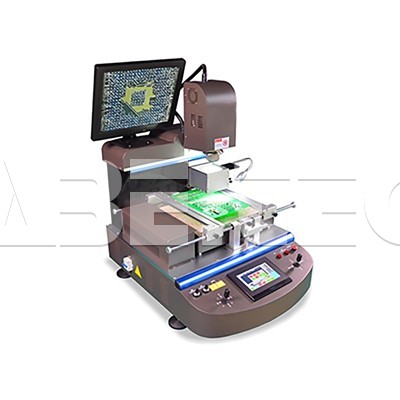

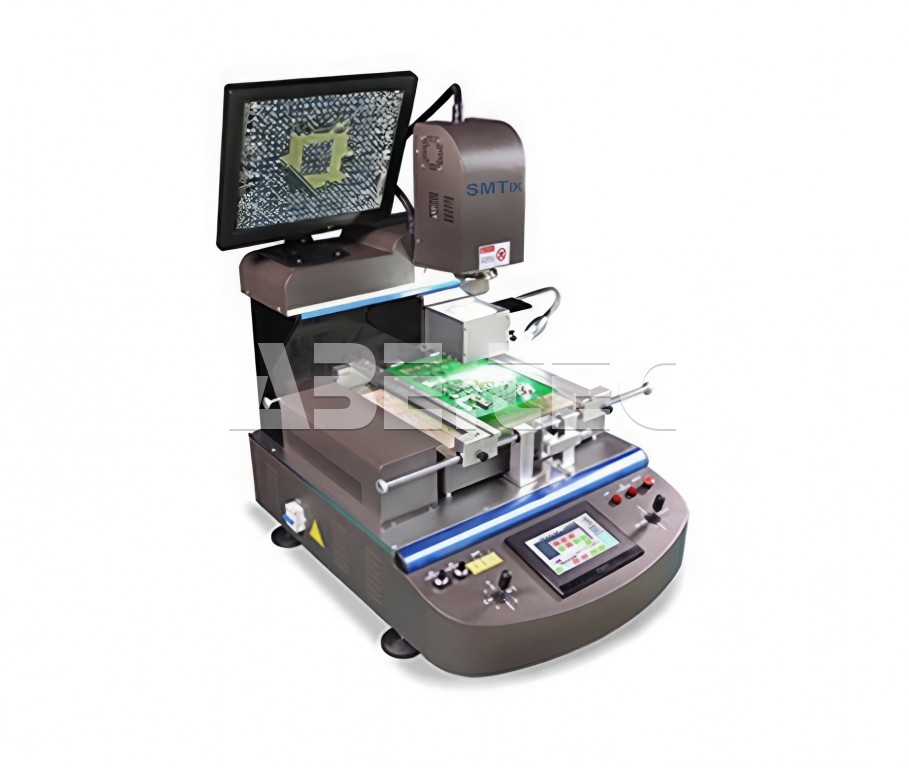

Pracoviště pro rework BGA SMTix RS-1000

Vlastnosti pracoviště pro rework BGA SMTix

• Kompletní BGA rework stanice určená pro ruční opravu a montáž BGA komponent.
• Nezávislý systém řízení teploty.
• Tři teplotní zóny se zahřívají nezávisle.
• Infračervený spodní předehřev o velikosti 415 x 360 mm.
• Mikrometrový seřizovač pro přesné zarovnání X/Y os a R-úhlu s přesností ± 0,02 mm.
• Systém rychlého chlazení.
• Vysoce výkonný ventilátor může rychle ochladit DPS a spodní IR předehřívací zónu.

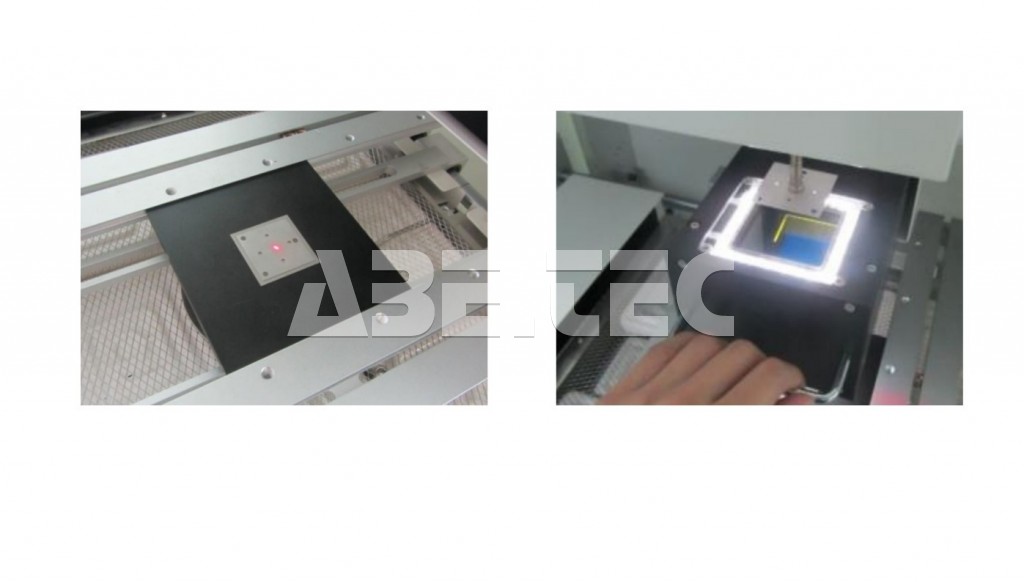

• Systém optického zarovnání s vysokým rozlišením (1080p).
• Samodefinovaná jednotka křivky teploty kontroluje 6 zón.
• Vynikající systém řízení teploty může zaručit lepší pájecí efekt.
• Řídicí systém.
• Dotyková obrazovka a kontrola teploty se pro okamžitou analýzu zobrazují na dotykovém displeji v křivkách.

Technická specifikace

• Výkon: 6 800 W.
• Výkon spodního ohřevu: 1 200 W.
• Výkon horního ohřevu: 1 200 W.
• Výkon IR ohřevu: 4 200 W (2 400 W oblast je nezávislá kontrola).
• Napájení (1 fáze): AC 230 V, 50/60 Hz.
• Optika: HD Split-vision systém.
• Rozměry DPS: min. 50 x 50 mm, max. 500 x 450 mm.
• Velikost komponenty: 0,6 - 80 mm (volitelně speciálně navržené trysky pro malé čipy).
• Porty pro termočlánky: 4 ks.
• Tloušťka DPS: 1,0 - 5,0 mm.
• Přesnost montáže: ± 0,01 mm.
• Rozměry: 670 x 780 x 850 mm.
• Hmotnost: cca. 90 kg.

Volitelné doplňky a funkce

• Příslušenství pro reballing.
• Stůl pro BGA předehřev.
• Kalibrační blok pro systém zarovnání.
• Boční optický inspekční systém pro zobrazení pájených spojů.
