Digitální měřicí mikroskopy SANXO: Jak vybrat správný model pro průmyslovou kontrolu?

E-booky zdarma	Školení v oblasti pájení	ESD inspekce

Digitální měřicí mikroskopy se stávají stále důležitější součástí moderní výroby, servisu elektroniky i kontroly kvality. Umožňují detailně kontrolovat součástky, pájené spoje, povrchy a další drobné prvky, přičemž obraz zobrazují přímo na monitoru. Operátor tak může pracovat pohodlněji, rychleji dokumentovat výsledky a podle výbavy mikroskopu také provádět rozměrová měření nebo vytvářet výstupy pro kontrolu kvality.

Řada SANXO nabízí několik modelů průmyslových digitálních mikroskopů, které se liší především kvalitou obrazu, rychlostí snímání, světelnou citlivostí a zaměřením na konkrétní typ kontrolních úloh. Zatímco model U3 představuje dostupné řešení pro běžnou vizuální kontrolu a servisní práce, modely U4 a U4 Express přinášejí pokročilejší možnosti zobrazení a vyšší efektivitu práce. Modely U5 a U7 jsou zaměřeny na specifické požadavky výrobních a kontrolních pracovišť a U10 představuje špičkové řešení pro aplikace, kde záleží na maximální kvalitě obrazu a věrném podání barev.

Co je digitální měřicí mikroskop a jaké jsou jeho hlavní výhody?

Digitální měřicí mikroskop využívá optickou soustavu a kameru, která snímá zvětšený obraz kontrolovaného objektu. Ten se následně zobrazuje na monitoru a může být dále zpracováván pomocí specializovaného softwaru.

V průmyslovém prostředí se digitální mikroskopy používají například při kontrole desek plošných spojů (DPS), inspekci pájených spojů, opravách elektroniky, kontrole mechanických součástek a ověřování kvality povrchů.

Hlavní výhody digitálních mikroskopů

1. Pohodlnější a ergonomičtější práce

Na rozdíl od klasického optického mikroskopu, do jehož okulárů se obsluha dívá, digitální mikroskop zobrazuje obraz na monitoru. Operátor může při kontrole zaujmout přirozenější pracovní polohu a soustředit se na manipulaci s kontrolovaným výrobkem. To je důležité zejména při dlouhodobé inspekci nebo opravách drobných součástek.

2. Digitální zvětšení a detailní zobrazení

Kvalitní kamera a optická soustava umožňují zobrazit drobné detaily ve vysokém rozlišení. Podle konkrétního modelu lze využít také digitální zoom, který usnadňuje přechod mezi přehledovým zobrazením a kontrolou detailů.

3. Měření přímo v obrazu

Vybrané modely a softwarové konfigurace umožňují měřit vzdálenosti, úhly nebo průměry kruhových prvků přímo na obrazovce. Po kalibraci lze namísto pouhých pixelů používat reálné rozměrové jednotky. Bezkontaktní měření je výhodné například při kontrole citlivých nebo drobných součástek, které by se při mechanickém měření mohly poškodit.

4. Dokumentace a sledovatelnost výsledků

Digitální obraz lze ukládat, sdílet a používat při porovnávání výrobků nebo řešení reklamací. Systémy SANXO podporují podle konfigurace také identifikaci pomocí QR a DTM kódů a ukládání obrazových dat na lokální disk nebo síťové úložiště.

5. Rozšířené možnosti analýzy

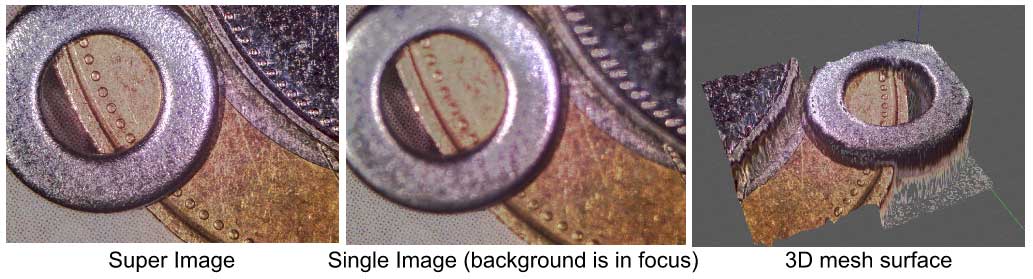

Pokročilé funkce mohou zahrnovat skládání obrazu pro rozšíření hloubky ostrosti, 3D zobrazování, překryvnou grafiku a zvýraznění kontrolovaných oblastí. Dostupnost konkrétních funkcí závisí na modelu, softwaru a zvolené konfiguraci.

Digitální mikroskop tedy není pouze náhradou optického mikroskopu s monitorem. Při správné konfiguraci se může stát součástí komplexního pracoviště pro vizuální kontrolu, měření a dokumentaci kvality.

Digitální mikroskopy SANXO

SANXO U3 – dostupné řešení pro běžnou kontrolu a servis

Model U3 je určen především pro pracoviště, která potřebují kvalitní digitální zobrazení a spolehlivý nástroj pro každodenní vizuální kontrolu, aniž by vyžadovala nejvyšší rozlišení nebo nejpokročilejší analytické funkce.

Mikroskop využívá kameru s rozlišením 5 Mpx a optiku navrženou pro kvalitní zobrazení bez rušivého geometrického zkreslení. Pracovní vzdálenost umožňuje manipulaci s kontrolovaným objektem, což ocení zejména servisní technici a pracovníci při opravách elektroniky.

Typické použití:

• kontrola a opravy desek plošných spojů,
• inspekce pájených spojů,
• servisní a opravárenské práce,
• kontrola drobných součástek při ruční manipulaci,
• vizuální kontrola neprůhledných materiálů a povrchů.

U3 nabízí živý obraz ve vysokém rozlišení, ovládání pomocí myši a ukládání snímků i dat. Digitální přibližování umožňuje rychle přecházet mezi různými úrovněmi detailu. Pro kontrolu větších výrobků lze sestavu rozšířit o posuvný stolek.

Hlavní předností U3 je jednoduchost a dobrý poměr ceny a výkonu. Je vhodnou volbou pro menší výrobní provozy, servisní dílny a pracoviště, kde převažuje ruční vizuální kontrola.

Více informací o digitálním mikroskopu řady U3

SANXO U4 – univerzální mikroskop pro detailní kontrolu a měření

Mikroskop řady U4 je univerzálnější řešení pro pracoviště, která kromě vizuální kontroly potřebují také přesnější zobrazení detailů, bezkontaktní měření a dokumentaci výsledků.

Zásadním rozdílem oproti modelu U3 je kamera s rozlišením 18 Mpx. Ta poskytuje podrobnější obraz a spolu s digitálním zoomem umožňuje kontrolovat jak větší plochy, tak jemné detaily. Podle výrobce lze digitálním přiblížením dosáhnout až téměř čtyřnásobného zvětšení při zachování velmi dobré ostrosti obrazu na Full HD monitoru.

U4 je vhodný pro kontrolu více propojených desek plošných spojů, panelizovaných DPS, kovových výrobků i plastových dílů. Jeho možnosti využijí také výrobci a servisní technici, kteří potřebují kontrolovat hrany, povrchy a rozměry součástek.

Hlavní přednosti modelu U4:

• kamera s rozlišením 18 Mpx,
• detailní živý obraz a digitální přibližování,
• bezkontaktní měření vzdáleností, úhlů a průměrů,
• možnost ukládat výsledky měření a textové poznámky,
• tvorba digitálních protokolů kontroly kvality,
• podpora dokumentace a identifikace kontrolovaných výrobků.

U4 se uplatní tam, kde již nestačí pouze vizuálně ověřit stav výrobku a je potřeba také zaznamenat naměřené hodnoty nebo vytvořit dohledatelný záznam o provedené kontrole. Bezkontaktní měření navíc umožňuje kontrolovat výrobek bez rizika poškození mechanickým měřidlem.

Více informací o digitálním mikroskopu řady U4

SANXO U4 Express – rychlá kontrola s automatickým ostřením

Model řady U4 Express klade důraz především na rychlost práce. Je určen pro provozy, ve kterých pracovníci kontrolují velké množství výrobků a potřebují minimalizovat čas věnovaný jednotlivým úkonům.

Jeho důležitou funkcí je rychlé automatické ostření. Systém nabízí klasický režim, ve kterém se ostření aktivuje dvojitým kliknutím na požadovanou část obrazu, a také kontinuální režim, který automaticky zaostřuje střed obrazovky. Operátor tak nemusí při každé změně kontrolovaného místa zdlouhavě ručně nastavovat ostrost.

Význam má rovněž rychlé zpracování obrazu a vysoký výpočetní výkon. V kombinaci s digitální dokumentací a dalšími softwarovými nástroji pomáhá U4 Express zefektivnit opakované kontrolní úkony.

Typické použití:

• sériová vizuální kontrola,
• kontrola elektronických sestav a desek plošných spojů,
• výrobní linky s vysokým počtem kontrolovaných kusů,
• servisní pracoviště s častým střídáním kontrolovaných objektů,
• aplikace, kde je rychlost zaostření důležitou součástí produktivity.

Stejně jako ostatní digitální mikroskopy SANXO nabízí U4 Express živý obraz, ukládání snímků a dat, identifikaci výrobků a podporu měření či 3D zobrazování. Konkrétní možnosti závisí na konfiguraci systému.

Hlavní výhoda U4 Express spočívá v úspoře času při opakované kontrole. Pokud pracovník během směny kontroluje velké množství součástek, může rychlejší ostření omezit zbytečné prodlevy a zvýšit celkovou efektivitu pracoviště.

Více informací o digitálním mikroskopu řady U4 Express

SANXO U5 – plynulý obraz při pohybu a rychlé manipulaci

SANXO U5 je navržen pro pracoviště, na kterých se kontrolovaný objekt často pohybuje nebo s ním obsluha během inspekce aktivně manipuluje. Důležitou předností tohoto modelu je vysoká snímková frekvence až 150 FPS a použití globální závěrky.

Vysoká snímková frekvence umožňuje plynulejší zobrazení pohybu a usnadňuje sledování objektu při rychlé manipulaci. Globální závěrka současně omezuje typické geometrické deformace obrazu, které mohou vznikat při snímání pohybujících se objektů pomocí některých typů kamer.

U5 využívá barevnou kameru IDS s rozlišením 2,3 Mpx. K dispozici jsou varianty s objektivy TAMRON 25, 50 a 75 mm, které umožňují přizpůsobit pracovní vzdálenost a velikost zobrazované oblasti konkrétní aplikaci.

Hlavní přednosti modelu U5:

• snímková frekvence až 150 FPS,
• globální závěrka pro snímání pohybu,
• rychlé automatické ostření jako volitelná funkce,
• měření přímo v obrazu,
• ukládání snímků a videa,
• podpora QR a DTM kódů,
• volitelné skládání obrazu a 3D zobrazování,
• možnost provedení pro prostředí s požadavky ESD.

U5 je vhodný pro rychlou kontrolu DPS, výrobní a servisní pracoviště, sériovou vizuální inspekci a další aplikace, při nichž je důležitější plynulé zobrazení pohybu než samotné maximální rozlišení.

Tento model je proto vhodné vybírat zejména podle způsobu práce. Pokud se objekt při kontrole často posouvá, otáčí nebo se s ním manipuluje pod kamerou, může být vysoká snímková frekvence prakticky významnější než vyšší počet megapixelů.

Více informací o Digitální průmyslový mikroskop SANXO U5

SANXO U7 – citlivá kamera pro jemné detaily a horší světelné podmínky

SANXO U7 je určen pro přesnou kontrolu drobných součástek, mikroelektroniky a detailů, které mohou být obtížně viditelné při nedostatečném osvětlení. Jeho hlavní předností je vysoká světelná citlivost, vysoká kvantová účinnost snímače a věrné podání barev.

Model využívá barevnou kameru IDS s rozlišením 6,3 Mpx a podporuje digitální přiblížení. V porovnání s modelem U5 nabízí vyšší rozlišení, zatímco jeho zaměření na citlivost snímače pomáhá při kontrole jemných detailů, barevně odlišných oblastí nebo povrchů, které se obtížně osvětlují.

U7 je vhodný například pro kontrolu mikroelektroniky, pájených spojů, drobných mechanických součástek nebo jemných detailů při opravách šperků.

Hlavní přednosti modelu U7:

• kamera IDS s rozlišením 6,3 Mpx,
• vysoká světelná citlivost,
• věrné podání barev,
• digitální zoom,
• měření vzdáleností, úhlů a kruhových prvků,
• ukládání snímků a videa,
• volitelné automatické ostření,
• volitelné skládání obrazu a 3D zobrazování,
• dostupnost provedení pro elektronickou výrobu s požadavky ESD.

U7 je zajímavou volbou tam, kde operátor potřebuje dobře rozlišovat jemné barevné a povrchové detaily, a to i při náročnějších světelných podmínkách. Vhodný je zejména pro specializovaná kontrolní pracoviště, kde je kvalita obrazu při vysokém zvětšení zásadní.

Více informací o digitálním průmyslovém mikroskopu řady U7

SANXO U10 – vlajkový model pro maximální kvalitu obrazu

SANXO mikroskop řady U10 představuje vrchol nabídky této řady z hlediska rozlišení a kvality digitálního obrazu. Je určen pro aplikace, ve kterých záleží na zachycení velmi jemných detailů, přesném barevném podání a možnosti digitálního přiblížení bez výrazné ztráty ostrosti.

Základem modelu je kamera IDS s 1" snímačem SONY a rozlišením 20,5 Mpx. Výrobce uvádí kvantovou účinnost téměř 80 %, což přispívá k vysoké citlivosti snímače a kvalitnímu zachycení obrazu. V kombinaci se specializovaným softwarem umožňuje systém využívat digitální zoom až 4x při zachování velmi dobré ostrosti na Full HD monitoru.

U10 nabízí nejen detailní živý obraz, ale také digitální přibližování a posun obrazu, úpravy obrazu v reálném čase a ukládání dat na lokální nebo vzdálené úložiště. Po kalibraci lze měřit vzdálenosti mezi body zobrazenými na monitoru v reálných jednotkách.

Hlavní přednosti modelu U10:

• kamera IDS se snímačem SONY o velikosti 1",
• rozlišení 20,5 Mpx,
• vysoká kvantová účinnost a věrné podání barev,

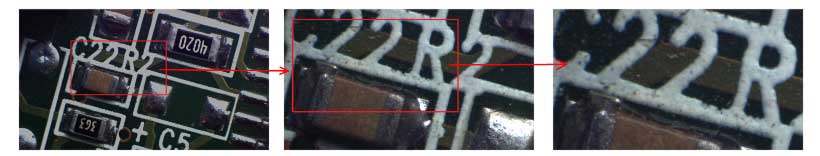

• digitální zoom až 4x,
• detailní živý obraz,
• funkce měření po kalibraci,
• ukládání a správa obrazových dat,
• podpora dokumentace a identifikace kontrolovaných objektů.

U10 je vhodný pro náročná průmyslová kontrolní pracoviště, na kterých je potřeba zachytit co nejvíce obrazových detailů a zároveň zachovat vysokou kvalitu barevného zobrazení. Uplatní se při kontrole elektroniky, jemných povrchových struktur a dalších aplikací, kde může i drobná vada rozhodovat o kvalitě výrobku.

Jeho hlavní přínos spočívá v kombinaci vysokého rozlišení, kvalitního snímače a pokročilého zpracování obrazu. Pokud je prioritou maximální obrazová kvalita, představuje U10 nejvyšší model této šestice.

Více informací o digitálním mikroskopu řady U10

Jak vybrat správný digitální mikroskop SANXO?

Při výběru digitálního mikroskopu není vhodné rozhodovat pouze podle rozlišení kamery. Důležitou roli hraje také rychlost snímání, světelná citlivost, možnosti automatického ostření, požadovaná pracovní vzdálenost a dostupnost měřicích či dokumentačních funkcí.

Rozhodující je především to, co budete kontrolovat, jak rychle potřebujete pracovat a jaké informace musí výsledná kontrola poskytnout.

• U3 je vhodný pro běžnou vizuální kontrolu, servis a opravy elektroniky.
• U4 se hodí pro univerzální kontrolu s důrazem na detail, měření a dokumentaci.
• U4 Express je ideální tam, kde je prioritou rychlé ostření a vysoká produktivita při opakované kontrole.
• U5 vyniká při práci s pohybujícími se objekty a při rychlé ruční manipulaci.
• U7 je určen pro jemné detaily a náročnější světelné podmínky.
• U10 je nejvhodnější pro aplikace, ve kterých je prioritou maximální rozlišení a kvalita obrazu.

Porovnání digitálních mikroskopů SANXO U3, U4, U4 Express, U5, U7 a U10
