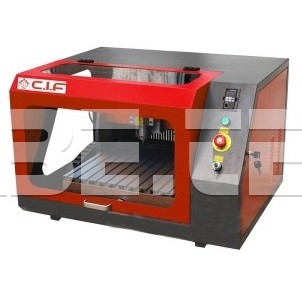

CNC frézka pro depaneling DPS Technorout XL

• CNC frézka navržená pro dělení panelů DPS frézováním před nebo po montáži komponent.
• Maximální rozměry desek 385 x 580 mm.
• Vhodná pro malé rozpočty a prototypy.
• Vhodná pro všechny typy panelových desek plošných spojů: s rovnými hranami i bez nich.
• Depanelizace možná před nebo po montáži komponentů, v závislosti na použitých nástrojích.
• Obrábění nástrojů samotným strojem.
• Depanelizace frézováním.

Systém se skládá z:

• CNC frézky Technodrill 3,
• vestavěné kamery pro manuální nebo automatické přemisťování,
• systému odsávání a filtrace prachu,
• pilotního software (GALAAD) umožňujícího využití souborů pro depanelizaci ve formátu DXF,
• startovací sady.

Služby (na vyžádání):

• možnost pronájmu na 12 nebo 24 měsíců,
• smlouva o údržbě,
• instalace a uvedení do provozu,
• pomoc při výrobě nástrojů.

Technické specifikace

• Interpolace: 3 osy _ 3D.
• Volný průchod pod osou Z: 90 mm.
• Osy X, Y, Z: 390 x 315 x 60 mm (skutečně pod nástrojem s volitelnými možnostmi).
• Rozlišení: 0,0015 mm v mikrokroku (0,059 mil).
• Reprodukovatelnost: ± 0,005 mm (0,2 mil).
• Výkon vřetena: 800 W.
• Otáčky vřetena: 10 000 až 24 000 ot/min.
• Sklíčidlo: 3,17 _ 6 mm typ ER11.
• Polohování nástroje: standardně poloautomatické, volitelné automatické.
• Rychlost vrtání: 360 otvorů/min (ø 0,8).
• Šířka stopy: 0,15 mm (5,90 mil).
• Izolace: 0,15 mm (5,90 mil).
• Ø vrtání mini 0,3 mm (12 mil).
• Rychlost pohybu: max. 100 mm/s.
• Lineární vedení: šroub a kulová objímka (rozteč 5 mm).
• Krokový motor X, Y, Z: 3 nastavený na 1/16 stoupání (3200 kroků/otáčku).
• Frekvence: až 200 kHz.
• Stůl: drážkovaný hliník pro rychlé umístění.
• Hladina hluku: < 65 dBA.
• Bezpečnostní kryty: standardně s jističem.
• Spodní úložná skříň: volitelná.
• Snímač polohovacího nástroje: standardní součástí dodávky.
• Vnější rozměry: 950 x 700 x 630 mm.
• Čistá hmotnost: 76 kg.
• Napájení: 230 V - 50 Hz - 8 A.
