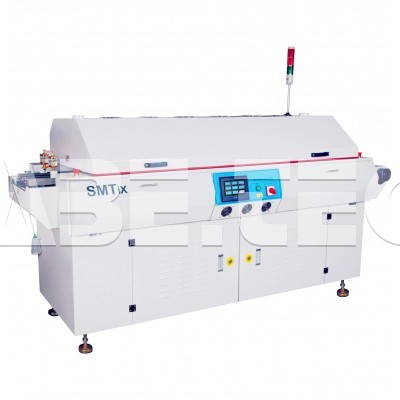

In-line dopravníková reflow pec SMTix RF300-4, 4 zóny, 300 mm

• Čtyřzónová in-line dopravníková reflow pec určená k pájení součástek na desky plošných spojů.
• Hliníková topná deska a topná trubice ve tvaru U.
• Stabilnější topná tělesa s životností přes 5 let.
• Dotyková obrazovka a PLC pro řízení systému, rozhraní v angličtině.
• Může mít uloženo až 50 skupin teplotních parametrů.
• Vestavěný port pro 2 termočlánky, vybavený dvěma termočlánkovými vodiči pro testování profilu.
• Konvekce horkého vzduchu.
• Individuální regulace teploty.
• Topný tunel z nerezové oceli, odolný proti korozi a teplu.
• PID regulace teploty pro každou zónu s přesností ± 1 °C.
• Chlazení vzduchem.
• Dopravník z pásem z SUS síťoviny a čepových řetězů.
• Výška dopravníku 900 ± 20 mm (výška čepového řetězu), standardní konektor SMEMA.
• Ručně nastavitelná šířka dopravníku pomocí kliky.
• Dopravník s nádobkou na mazací olej.
• Tříbarevné kontrolky alarmu.
• Standardní 3fázové napájení 380 V, 50 Hz.
• 4 horní zóny, 4 spodní zóny.
• Max. šířka DPS 300 mm.

Technické parametry

• Topné zóny: 4 horní, 4 spodní.
• Topný tunel: 980 mm.
• Rozměry: 1920 x 750 x 1250 mm.
• Hmotnost: 280 kg.
• Obecný výkon: 23 kW.
• Spotřeba energie: 3 až 7 kW.
• Doba přípravy: 15 minut.
• Typ ovládání: dotyková obrazovka a PLC.
• Způsob ohřevu: plně nucená konvekce vzduchu.
• Regulace teploty: PID regulace s uzavřenou smyčkou, pohon SSR.
• Teplotní rozsah: až 350 °C.
• Přesnost teploty: ± 1 °C.
• Rovnoměrnost teploty: ± 2 °C.
• Chlazení: jedna chladicí zóna, ventilátory pro chlazení.
• Dopravníková metoda: síťový pásový a řetězový dopravník.
• Výška dopravníku: 900 ± 20 mm.
• Šířka síťového pásu: 330 mm.
• Max. šířka DPS: 300 mm.
• Vůle pro DPS: 30 mm.
• Směr dopravníku: zleva doprava.
• Rychlost dopravníku: 0 - 900 mm/min.
• Hákový zvedač: manuální.
• Napájení: 380 V, 3 fáze, 50 Hz.
