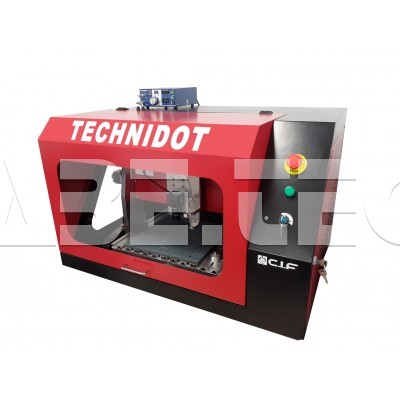

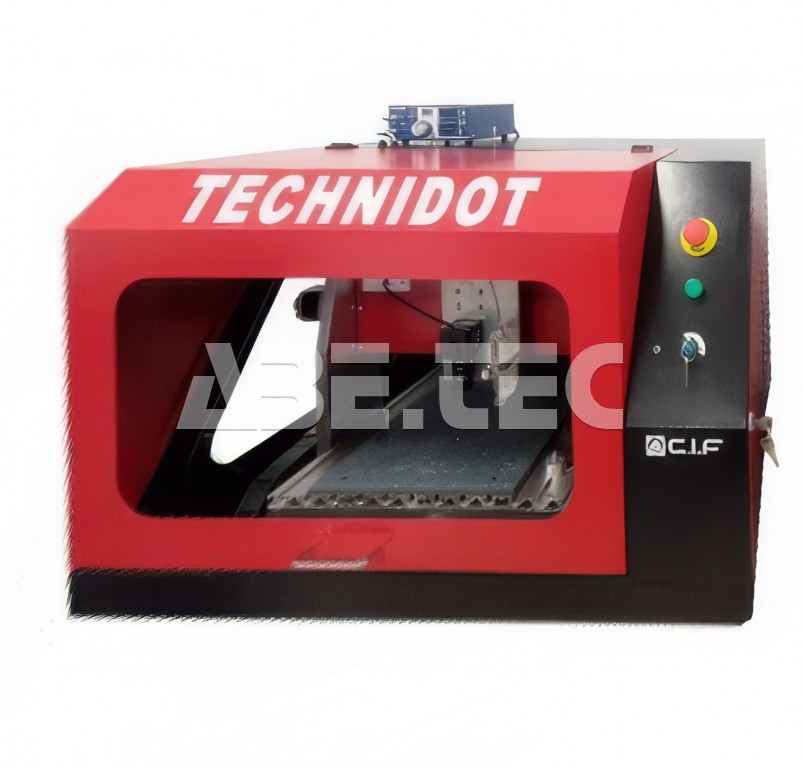

Stolní automatický dispenzer Technidot

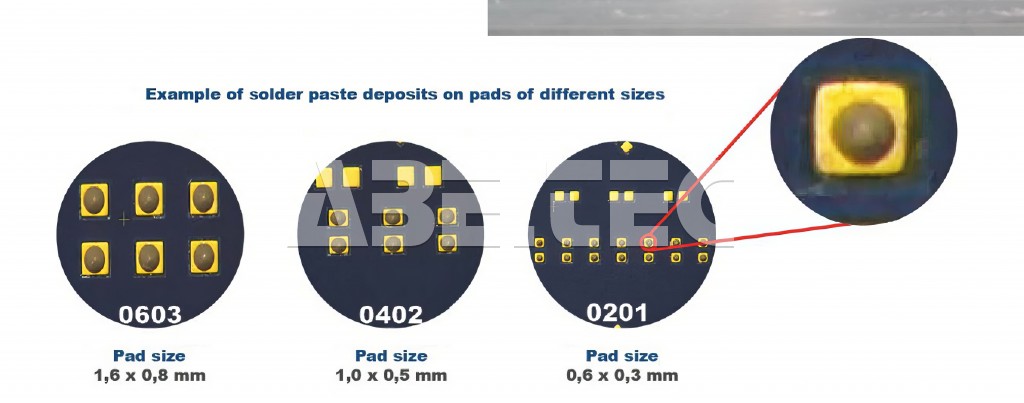

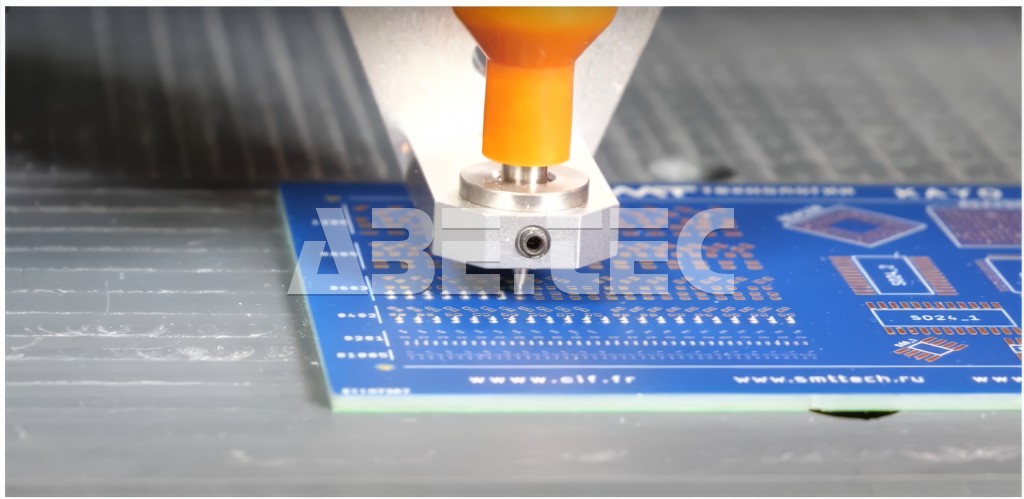

TECHNIDOT je stolní systém pro automatizaci dávkování pájecí pasty (třídy 4, 5 a 6), lepidel a jemného maziva v laboratoři i v průmyslu.

Hlavní výhodou tohoto stroje je, že umožňuje velmi přesné dávkování množství tekutin a zároveň zlepšuje produktivitu této operace díky vysoce kvalitnímu dávkovači MUSASHI®.

• Typ dávkování: čas/tlak.
• Automatické rozpoznávání bodů.
• Velmi ergonomický a snadno implementovatelný.
• Standardní pracovní zdvih: 320 x 310 x 60 mm.
• Okamžité učení.
• Kompatibilní se všemi typy souborů HPGL, ISO, EXCELLON, GERBER, DXF, …
• Ovladač GALAAD 3 (s bezplatnými aktualizacemi) - KYNON.
• Integrovaná elektronická řídicí skříň.

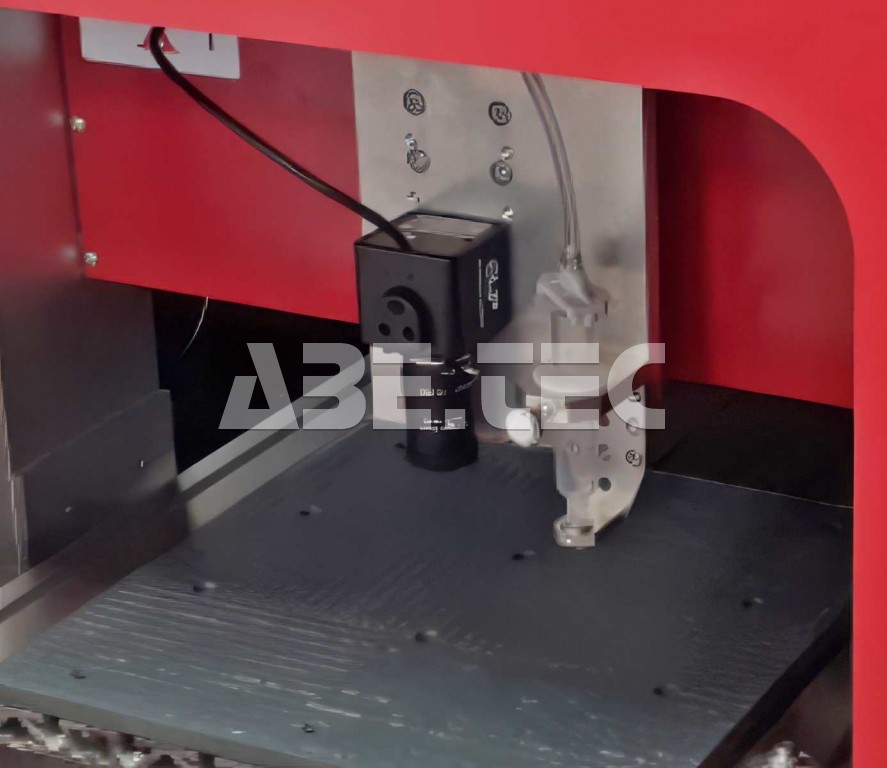

• Mobilní sonda v ose Z jako sériová výroba.
• Bezpečnost: mechanické upínání a upínání pomocí softwaru.
• Ochranný kryt a nízkonapěťové osvětlení jako sériové.

Přednosti dispenzeru Technidot

• TECHNIDOT je automatický dávkovač pro přesnou aplikaci různých viskozit.
• Snadná instalace a programování pomocí výukového programu nebo importu souborů.
• Rychlejší cykly a zpracování karet.
• Snadná integrace do jakéhokoli výrobního procesu.
• Snižuje výrobní, materiálové a provozní náklady.
• Robustní a spolehlivá konstrukce.
• Snížené nároky na prostor.

Technická specifikace robota

• Interpolace: 3 osy - 3D.
• Standardní pracovní prostor: 320 x 310 x 60 mm.
• Reprodukovatelnost: ± 0,005 mm (0,2 mil).
• Rychlost pohybu: maximálně 100 mm/s.
• Lineární vedení: šroub a kulová objímka (rozteč 5 mm).
• Motor XY Z: 3 krokové motory nastavené na stoupání 1/16 (3200 kroků/otáčku).
• Frekvence: až 200 kHz.
• Tabulka: drážkovaný hliník pro rychlé umístění.
• Senzor polohovacího nástroje: zahrnut.
• Napájení: 230 V - 50 Hz - 8 A.
• Čistá hmotnost: 76 kg.
• Vnější rozměry: 950 x 700 x 630 mm.
• Bezpečnostní kryt: zahrnut.
• Osvětlení: zahrnuto.
• Dodáváno s: software GALAAD 3 a KYNON (bezplatné aktualizace).
• Zabezpečení: mechanické upínání a upínání pomocí softwaru

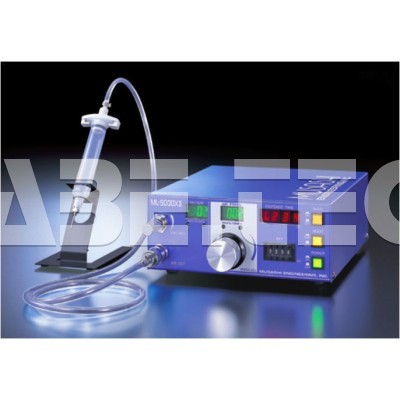

Technická specifikace dávkovacího zařízení

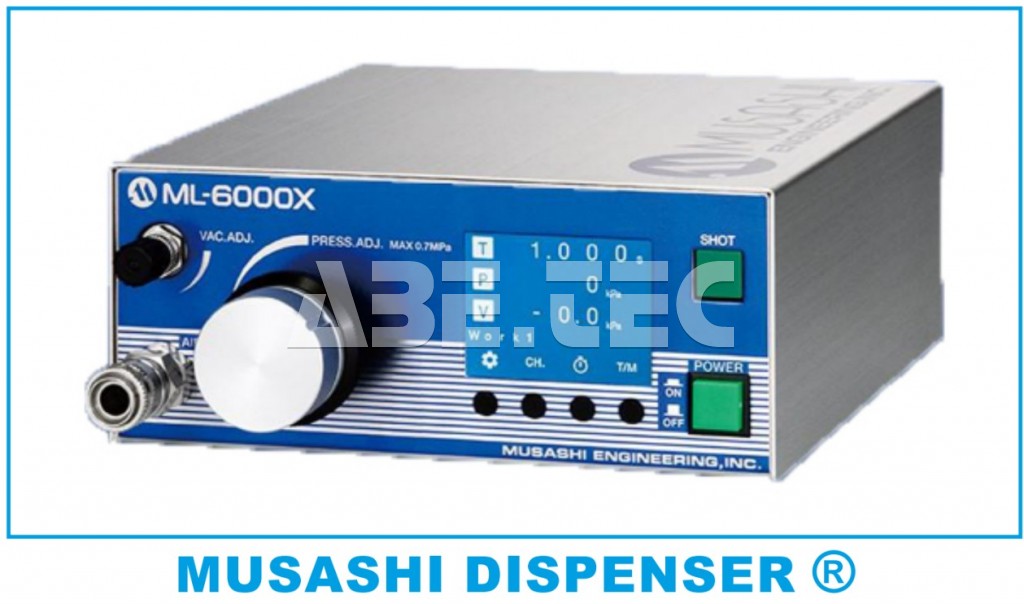

• Model: ML-6000.
• Nastavení výtlačného tlaku: elektropneumatická metoda.
• Pneumatický řídicí obvod: obvod pro stabilizaci vzduchových pulzů (PAT).
• Nastavení dávkovacího tlaku: 5,0 - 700,0 kPa.
• Nastavení doby vybíjení: 0,010 - 9,999 s (krok 0,001 s).
• Obvod řízení doby vybíjení: digitální obvod pro řízení C-MOS integrovaného obvodu.
• Nastavení podtlaku: 0 - 20,0 kPa.
• Sekce zobrazení: LED digitální displej.
• Vstupní signál: s kontaktním bodem nebo bez něj.
• Výstupní signál: bez kontaktního bodu.
• Tlak přiváděného vzduchu: až 0,8 MPa (výtlačný tlak +0,1 MPa nebo více).
• Napájení, spotřeba energie: AC100 - 240V 50/60 Hz, 17 W.
• Vnější rozměry:188 x 196 x 76 mm.
• Hmotnost: 3,4 kg.
• Mechanismus nastavení podtlaku pro prevenci odkapávání: ano (specifikace mikrometru)
• Funkce stopek: ano.
• Přepínač záběru: ano.
