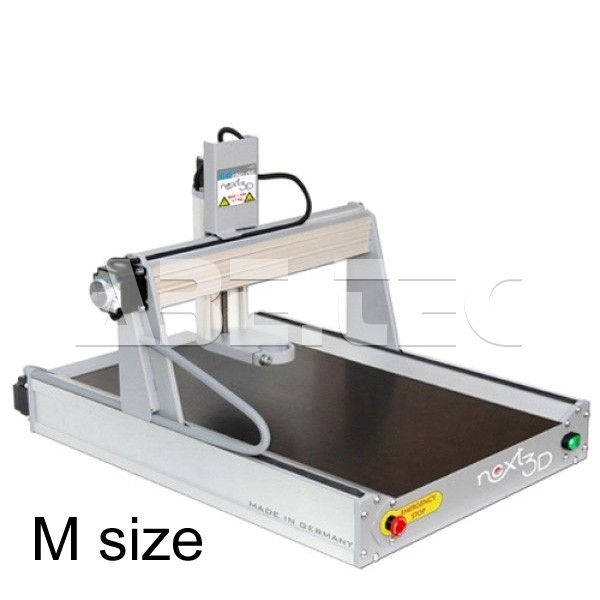

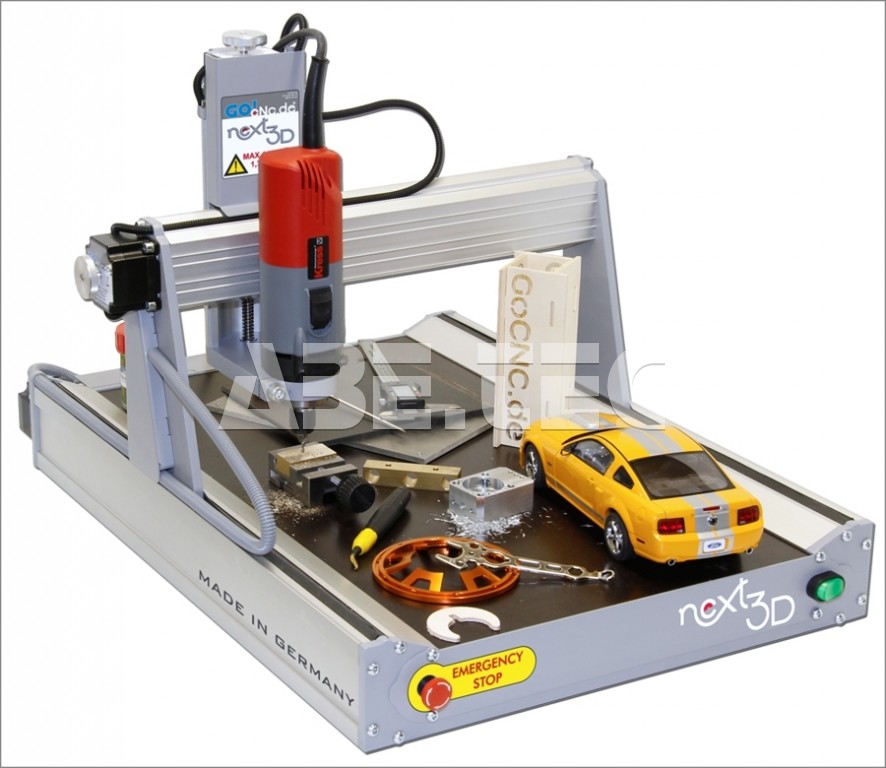

CNC frézka Next3D, velikost M, sestavená s T-slot stolem, plná výbava

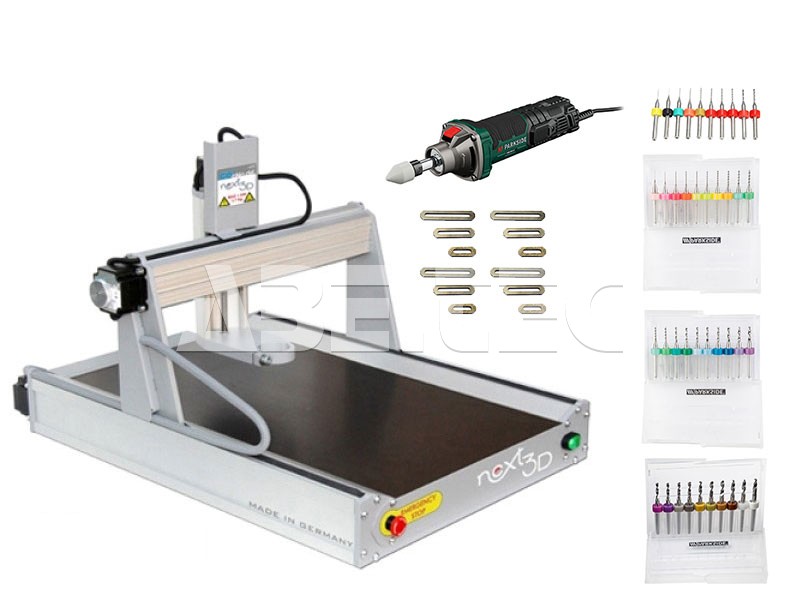

Kompletní sada obsahuje CNC frézku určená k obrábění plastů, dřeva, plexiskla, uhlíku, DIBOND®, desek s elektronickými obvody, aj., přímou brusku PGS 500, sady upínacích čelistí 4 x 30 mm, 4 x 40 mm a 4 x 80 mm, sady vrtáků na DPS.

Frézka řady Next 3D®

• CNC frézka určená k obrábění plastů, dřeva, plexiskla, uhlíku, DIBOND®, desek s elektronickými obvody, aj.
• CNC frézka sestavená.

Next3D® je nová série frézek, jež byla v plném rozsahu vyvinuta ve společnosti goCNC a splňuje všechna přání zákazníků. Po dvou letech vývoje je představeno kvalitní zařízení, ve kterém byl kladen velký důraz na bezporuchovou a poměrně snadnou montáž, spolehlivost a dlouhou životnost zařízení.

Jednoduchá obsluha a údržba, rozmanitost, úplné vybavení, největší možné pracovní rozměry při nejmenších možných rozměrech zařízení, jakož i bezkonkurenční cena a konstrukce – to jsou silné stránky frézky Next3D. Universálnost frézky podporuje možnost práce s různými frézovacími vřeteny, laserovou hlavou, dispenzními kartušemi, různými noži na řezání rozličných materiálů, apod.

Obrábění vhodných materiálů

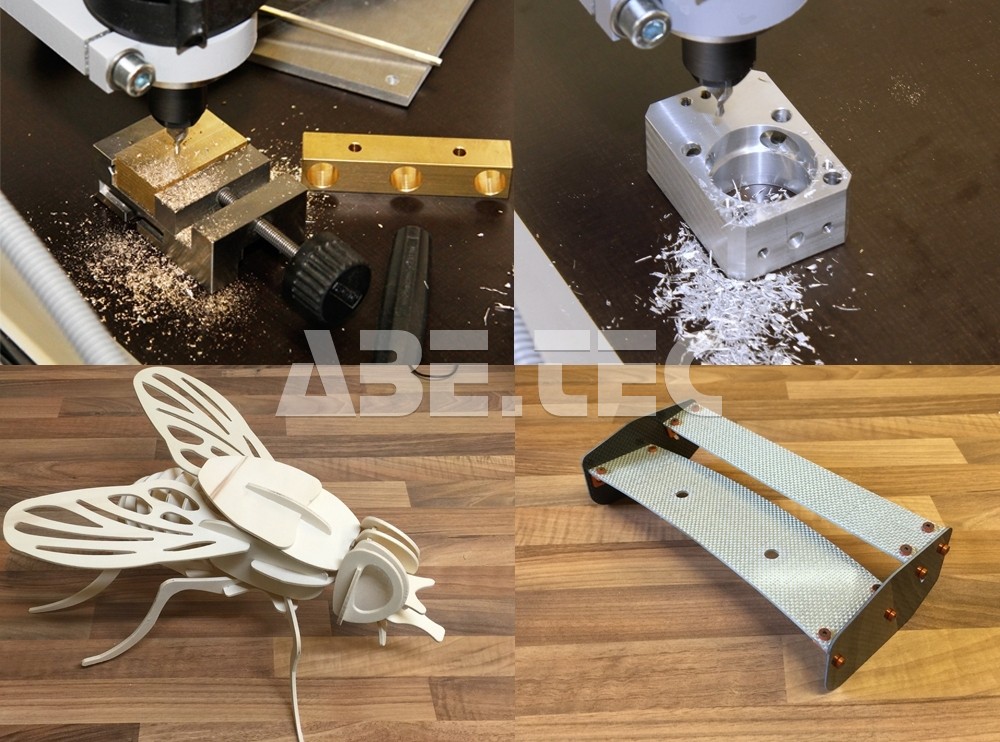

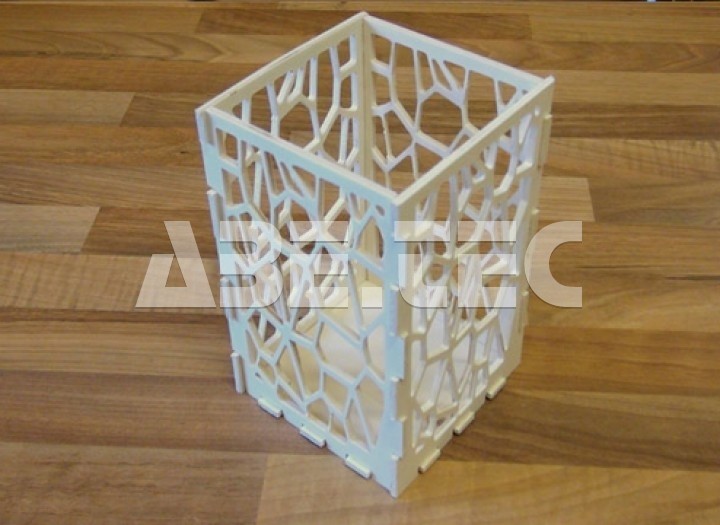

Rozsah frézky Next3D se hodí k obrábění plastů, dřeva, plexiskla, uhlíku, DIBOND®, desek s plošnými spoji, k ryteckým činnostem, jakož i prací v malém měřítku na neželezných kovech (hliník a mosaz). Nejlepší technika u deskového materiálu spočívá v přímém přilepení k celému povrchu stolu pomocí oboustranné lepicí pásky. Díky této metodě se deska (obráběný materiál) uprostřed nezvedá a frézované části se nemohou vytrhnout, a zůstanou přilepeny ke stolu. Jiné upevňovací pomůcky, jako je svěrák, šroubové úchytky, T-stůl je možno montovat na stůl bez jakýchkoliv problémů.

Hlavní vlastnosti

• Nově vyvinutý hliníkový profil bez torze, s řadou integrovaný funkcí snižuje výrobní náklady a zjednodušuje montáž.
• Lineární vedení na kuličkových ložiskách je zárukou přesného chodu bez vůle.

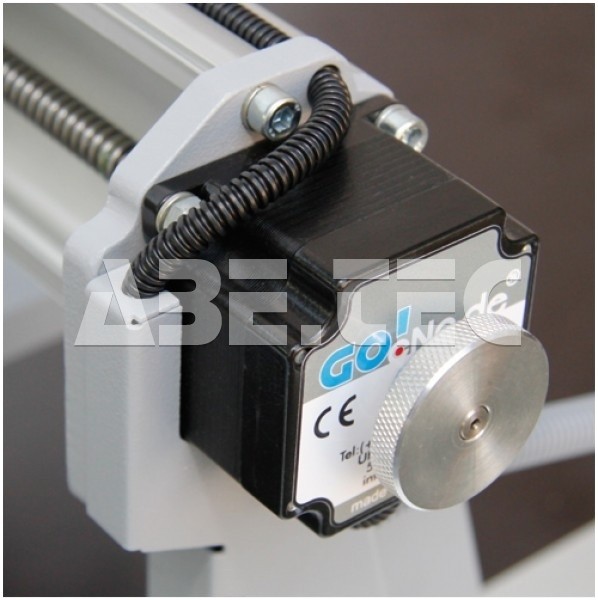

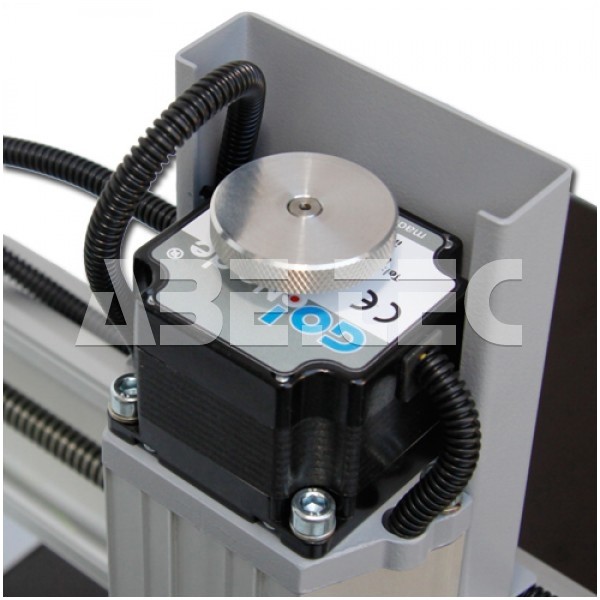

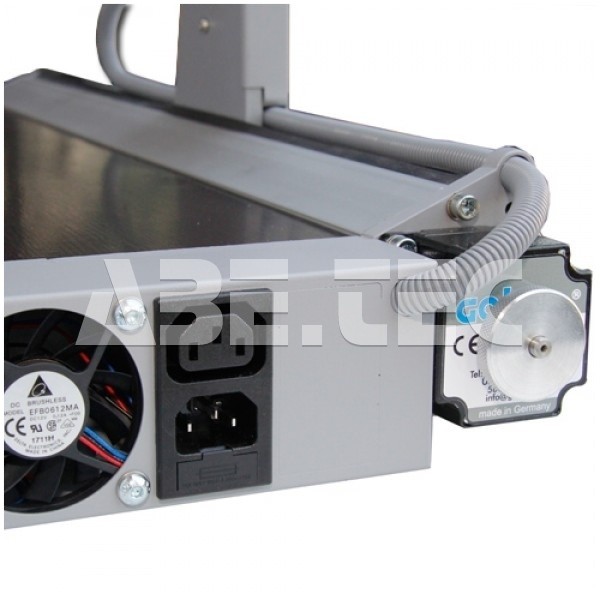

• Tichá a spolehlivá, aktivně chlazená, integrovaná elektronika řízení ve třech osách, přizpůsobená vašemu krokovému motoru, byla vyvinuta pomocí nejmodernější SMT technologie a zajišťuje spolehlivý provoz bez vibrací.
• Řízení pohonu přídavné 4. osy a elektronické ovládání vřetena.

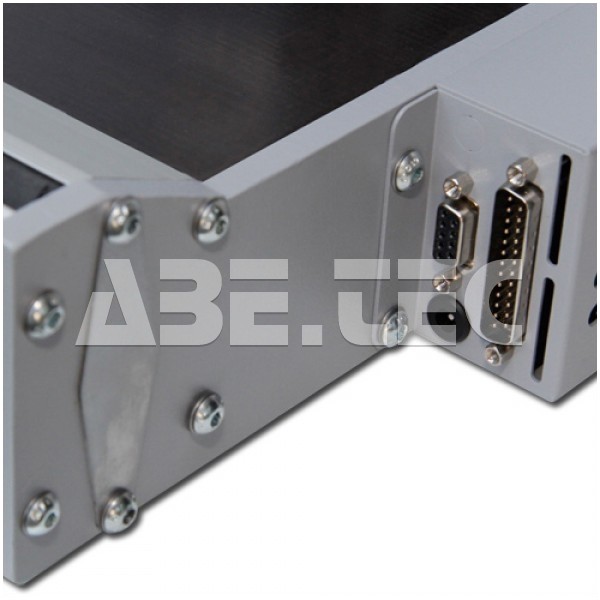

• Jednoduché, přímé ovládání počítačovým softwarem prostřednictvím paralelního vstupu
• Připojení přes USB rozhraní je pomocí externího USB převodníku. Tímto provedením zůstává CNC frézka otevřená všem typům softwaru.
• Vzhledem k pohonu portálu dvojitým vřetenem není možno portál naklápět.

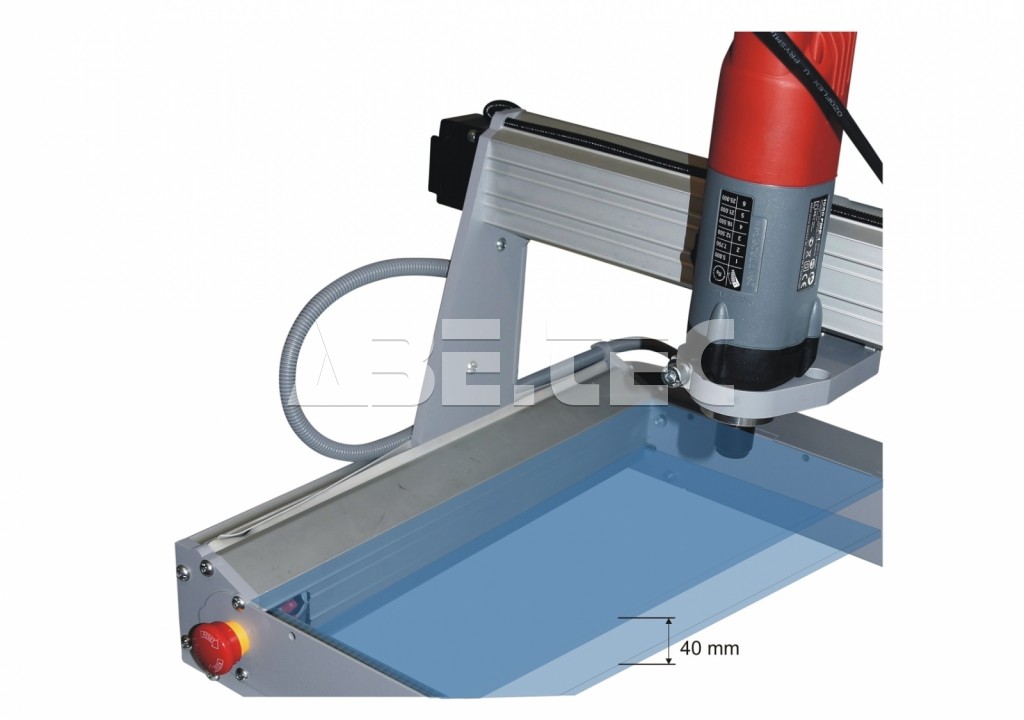

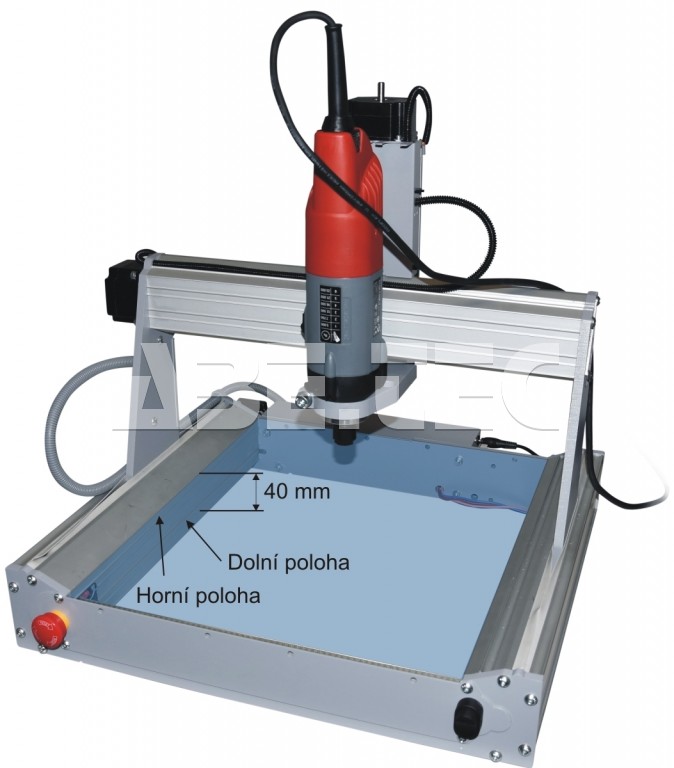

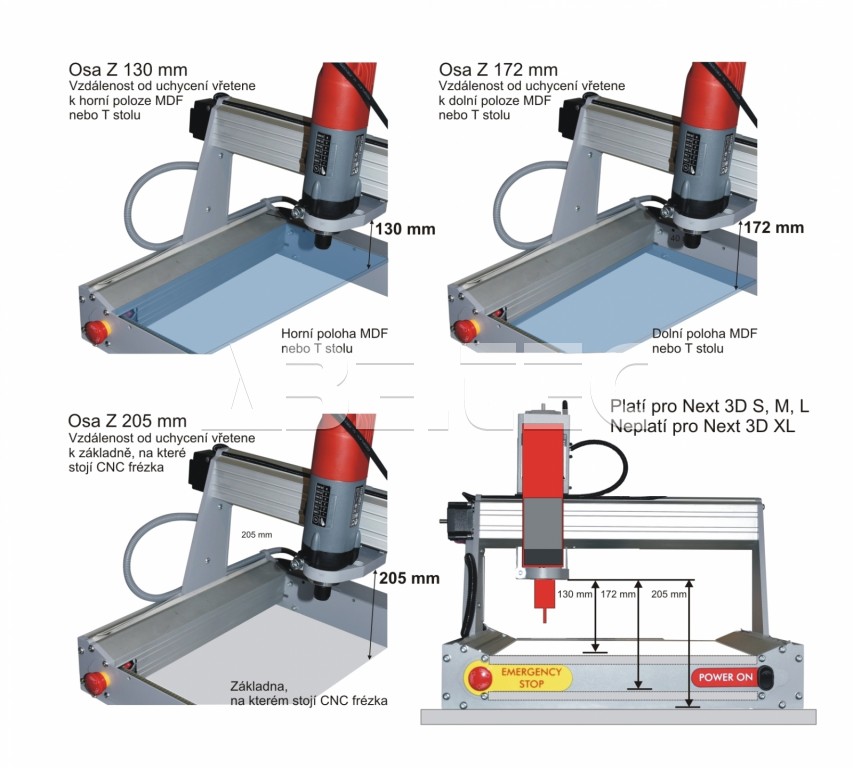

• Díky polohovatelnému stolu mohou procházet obrobky o výšce (o světlosti) 130 mm, 172 mm (neplatí pro velikost XL) či dokonce 205 mm v případě práce bez stolu.

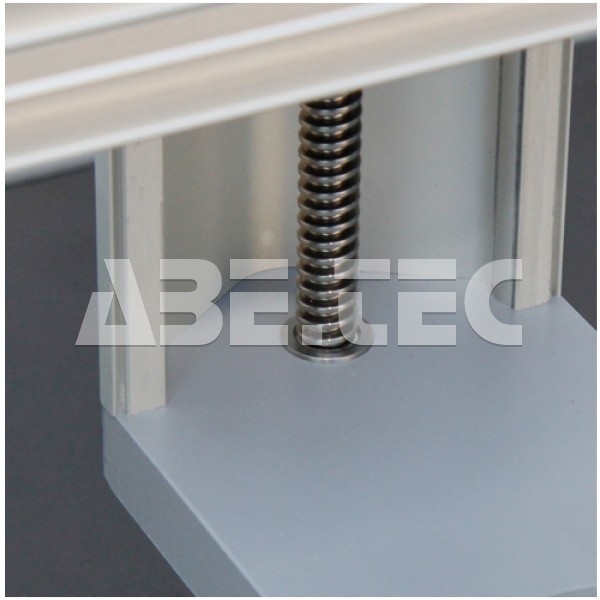

• Přesná vřetena s lichoběžníkovým závitem a stoupáním 3 mm na otáčku, montovaná plně na kuličkových ložiskách, zajišťují nejrychlejší možný pracovní cyklus s nejvyšší přesností.
• Úchyt frézovacího nástroje 43 mm pro frézovací motory do 1 kW a hmotnosti 1.7 kg.
• Všechny kabely jsou skryty – žádné vedení vzduchem.
• Hardware (řídicí DPS) a software CNC Studio USB jsou součástí dodávky.

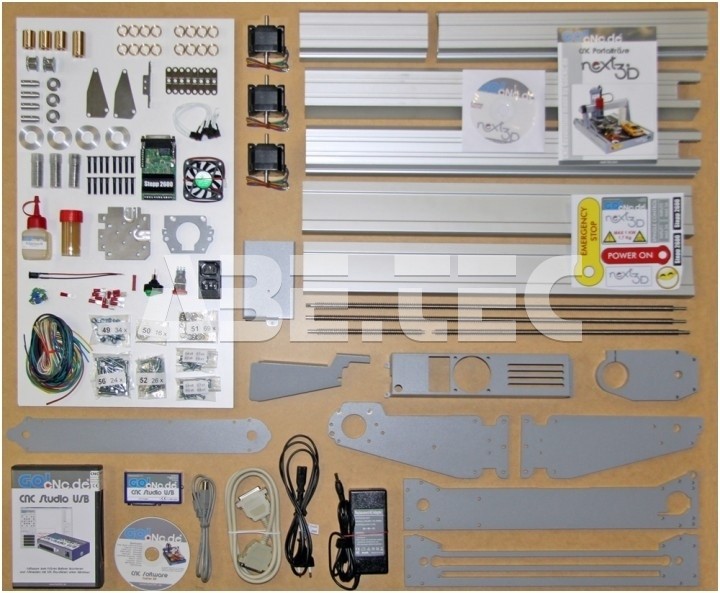

• Žádné vrtání, žádné pájení, žádné lepení! Jednotlivé díly se pouze šroubují dohromady.
• Konstrukční obrázková příručka bez textu po jednotlivých krocích. Při montáži stačí pouze sledovat obrázky.
• Distributor společnost ABE.TEC dodává a zajišťuje k CNC frézce české překlady, vzorové frézovací soubory, poradenství po telefonu a emailu.

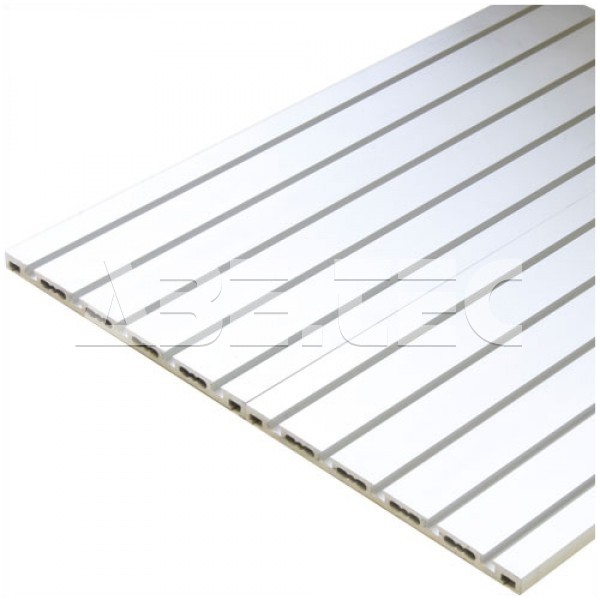

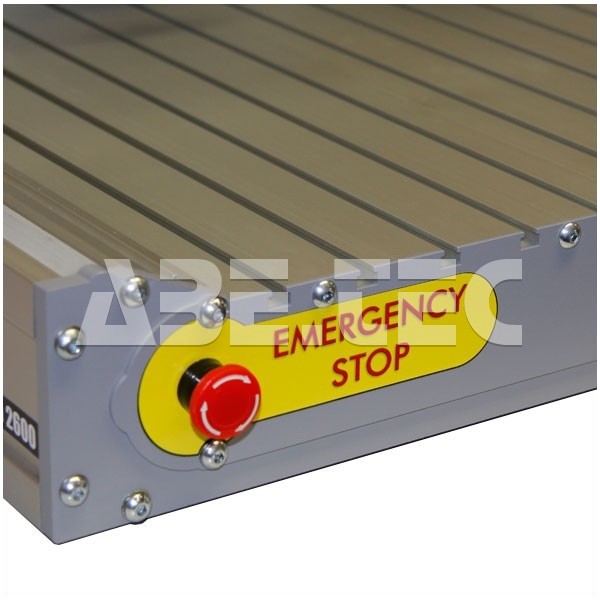

Hliníkový stůl s T-drážkami

• Robustní hliníkový stůl určený pro CNC frézy Next3D.
• T-drážky určené pro připevňování desek standardními šrouby M5 se šestihrannou hlavou.
• Šrouby pro upevnění.

Technické parametry

• Pracovní plocha: X-330 mm, Y-495 mm, Z-110 mm.
• Rozměry stolu: 335 mm x 620 mm.
• Průchozí výška: 130 mm, 172 mm, nebo bez stolu 205 mm.
• Uchycení nástroje: 43 mm pro max. 1 kW a frézovací vřeteno 1,7 kg.
• Maximální rozlišení: 0,00375 mm.
• Rychlost: až 4700 mm/min.
• Mrtvý chod: cca 0,08 mm (možnost nastavení na 0,00 mm pomocí softwaru).
• Výška stroje: 420 mm.
• Přesnost opakování: 0,03 mm/300 mm.
• G-CODE Processor součástí dodávky.
• Vstupní napětí 100-240 V.
• Uvedené parametry jsou závislé od velikosti a kvality frézovacích nástrojů (fréz), optimalizaci pohybů frézovací hlavy, případného chlazení obrobku a v konečném důsledku i od pečlivosti nastavení CNC frézky.
• Pracovní plocha neurčuje obrobitelnost materiálu. Maximální rozměr obrobku je dán velikostí použitých frézovacích nástrojů.

Pokud Vám některé informace budou nejasné, neváhejte a kontaktujte naše techniky. Nezapomínejte, že CNC frézka je stroj, který pracuje podle pokynů obsluhy. Proces frézování má své zákonitosti a vyžaduje určité znalosti.

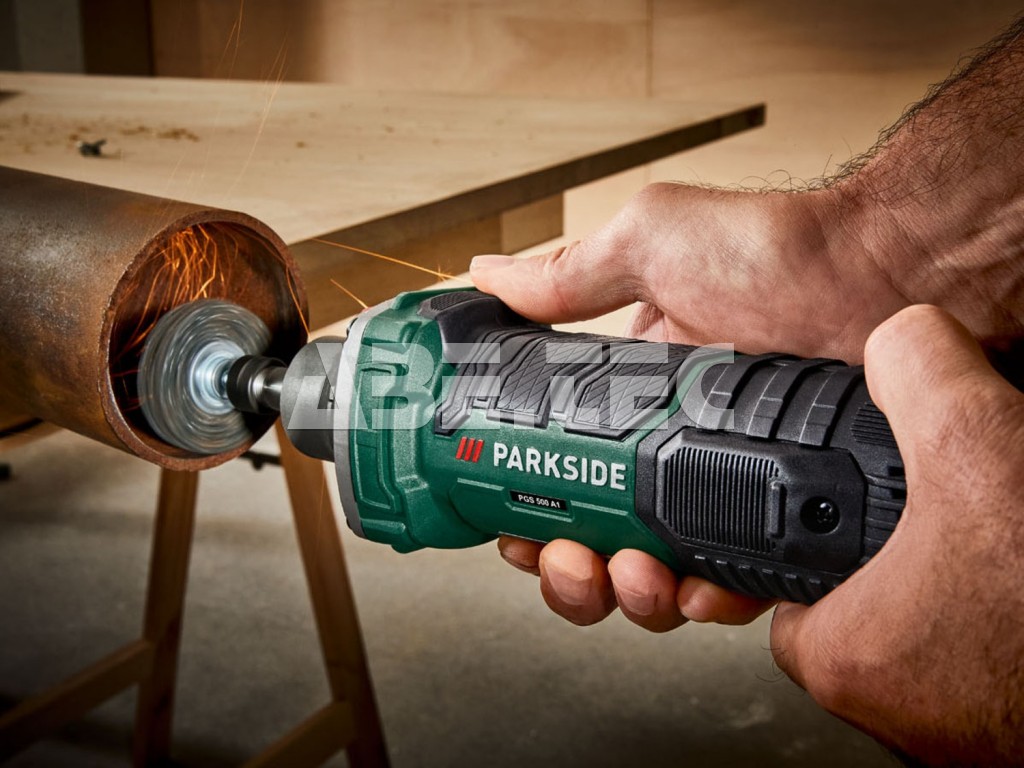

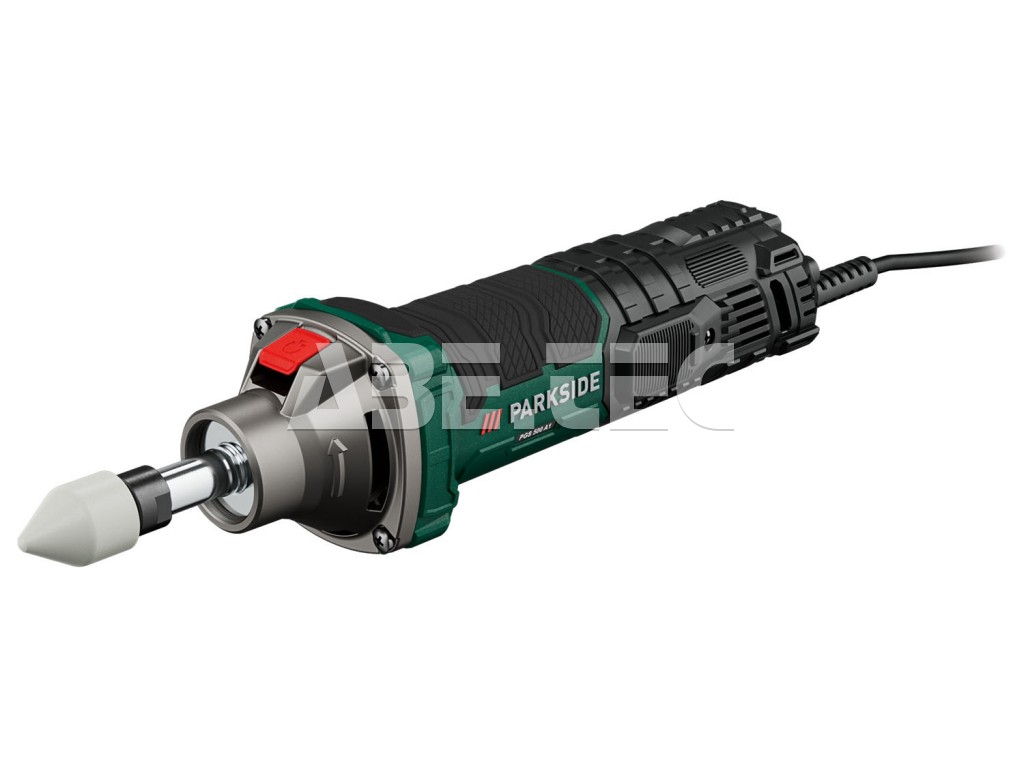

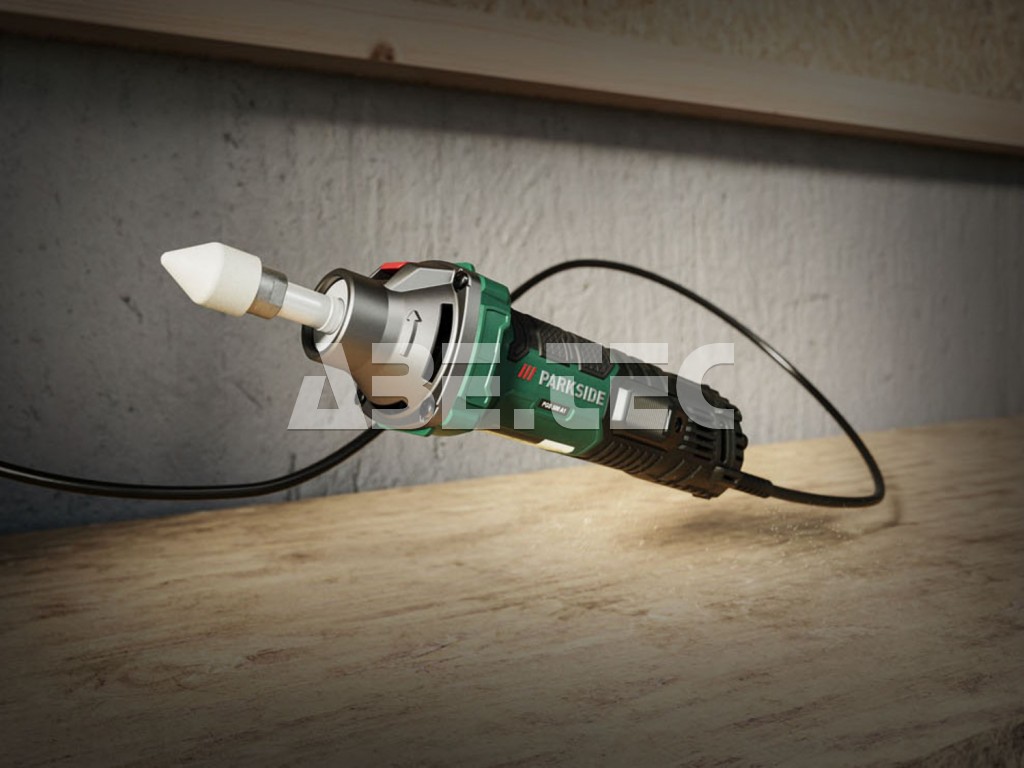

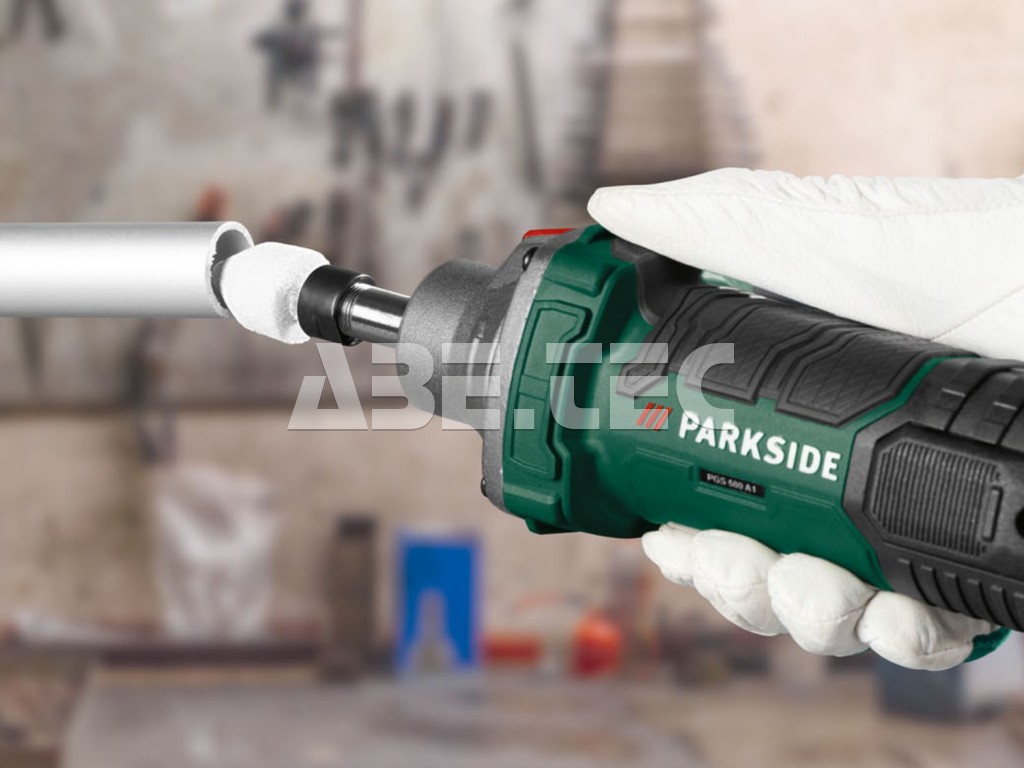

Přímá bruska PGS 500 A1

• Univerzálně použitelná přímá bruska – od přesného jemného broušení až po výkonný brus.
• Výkonný motor s plynule nastavitelným počtem otáček.
• Snadná výměna nástavců s aretací vřetena SPINDLE LOCK.
• Ergonomický design s protiskluzovým držadlem s měkkým povrchem.
• Robustní kovové tělo převodovky.

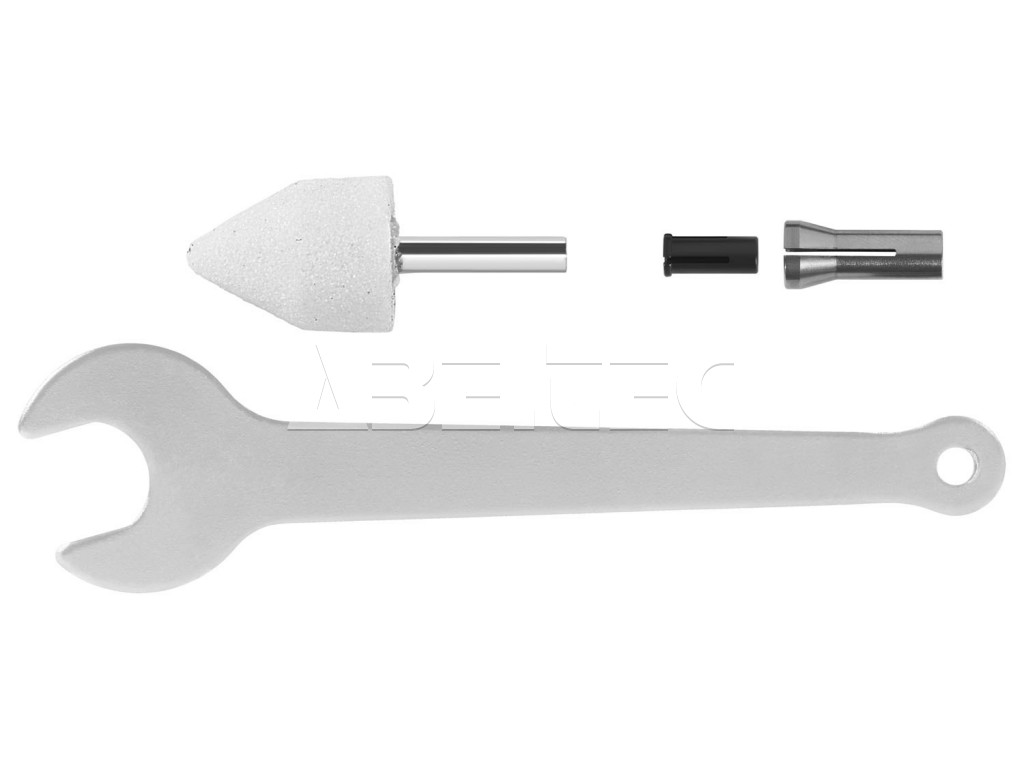

• Vhodná pro všechny běžné nástavce (např. příslušenství pro přímou brusku PGSZ 7 A1 a A2).
• Včetně kufru na přenášení.
• Jmenovitý příkon: 500 W.
• Jmenotivé otáčky: 4 500–30 000 min^-1.
• Průměr kleštin: cca 3,2 mm / 6 mm.
• Rozměry brusky: cca 30,1 x 7,6 x 7,7 cm.
• Kufr: cca 38,5 x 19,7 x 10 cm.
• Délka síťového kabelu: cca 3 m.
• Hmotnost brusky: cca 1 340 g.
• Hmotnost brousku: cca 30 g.
• Hmotnost kufru: cca 700 g.

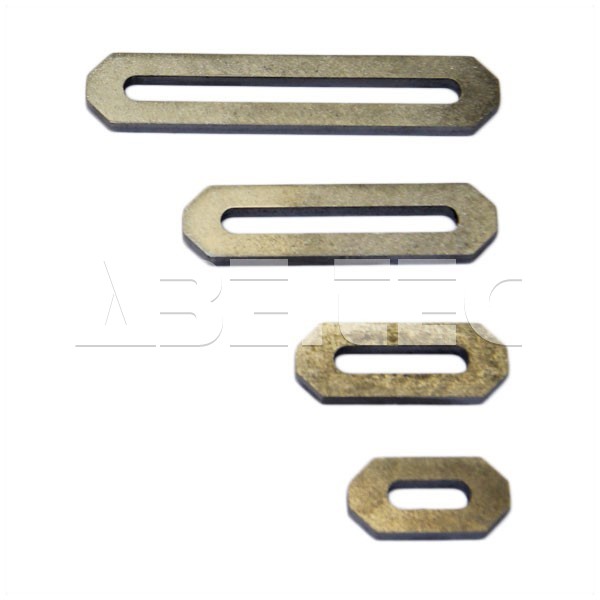

Sada upínacích čelistí, 4x30mm

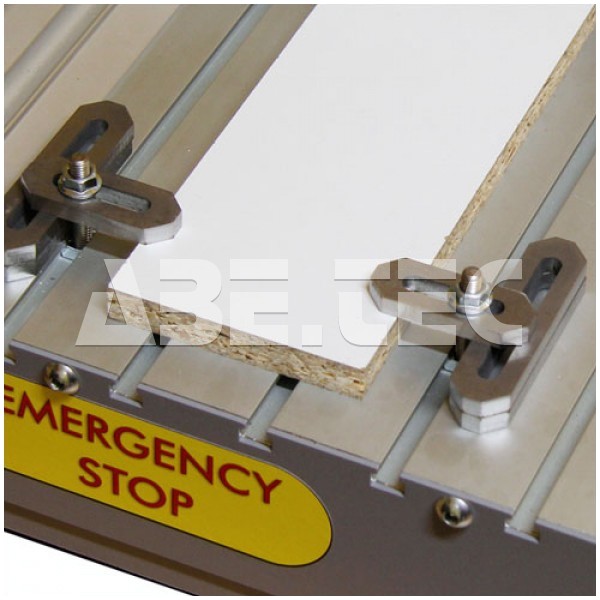

• Upínací čelisti vhodné pro stoly s T-drážkou.
• Vyrobené z 5 mm silného ocelového plechu.
• Sada 4 ks.
• Délka 30 mm.

Sada upínacích čelistí, 4x40mm

• Upínací čelisti vhodné pro stoly s T-drážkou.
• Vyrobené z 5 mm silného ocelového plechu.
• Sada 4 ks.
• Délka 40 mm.

Sada upínacích čelistí, 4x80mm

• Upínací čelisti vhodné pro stoly s T-drážkou.
• Vyrobené z 5 mm silného ocelového plechu.
• Sada 4 ks.
• Délka 80 mm.

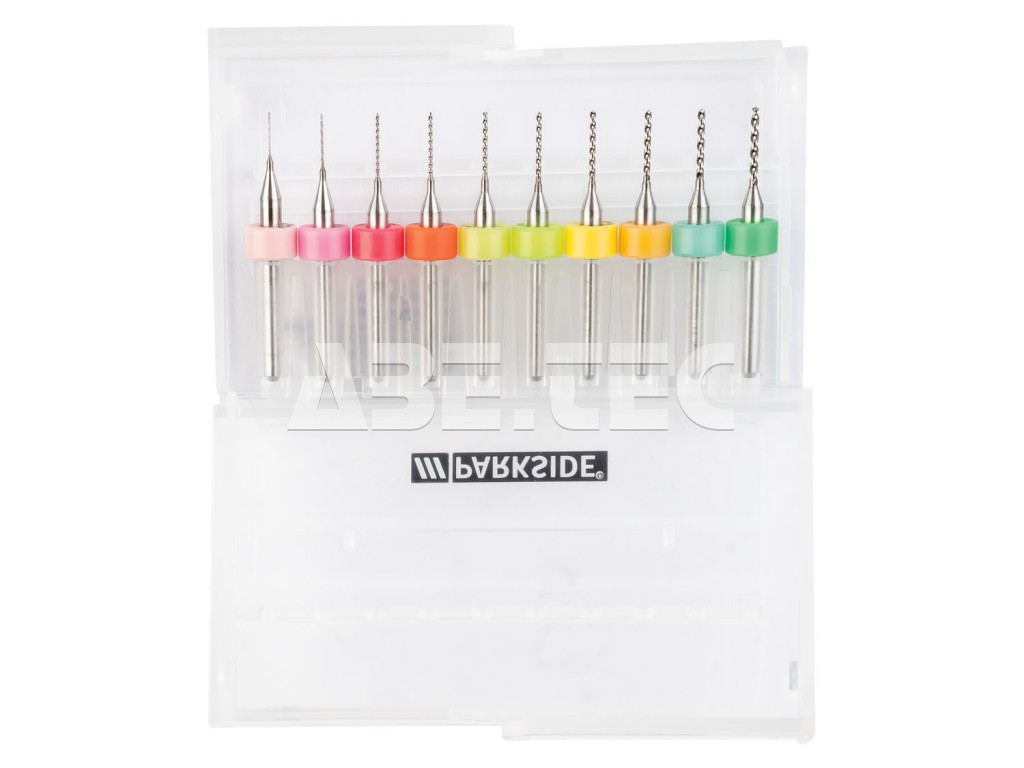

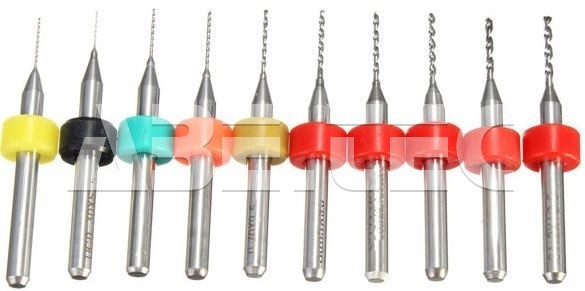

Sada vrtáků DB-P1, 0,1-1 mm, 10ks/bal

Sada 10 ks vrtáků. V sadě:

• 1 x 0,1 x 1,5 mm
• 1 x 0,2 x 4 mm
• 1 xx 0,3 x 6 mm
• 1 x 0,4 x 6,5 mm
• 1 x 0,5 x 7 mm
• 1 x 0,6 x 8,5 mm
• 1 x 0,7 x 8,5 mm
• 1 x 0,8 x 9,5 mm
• 1 x 0,9 x 10 mm
• 1 x 1,0 x 8 mm

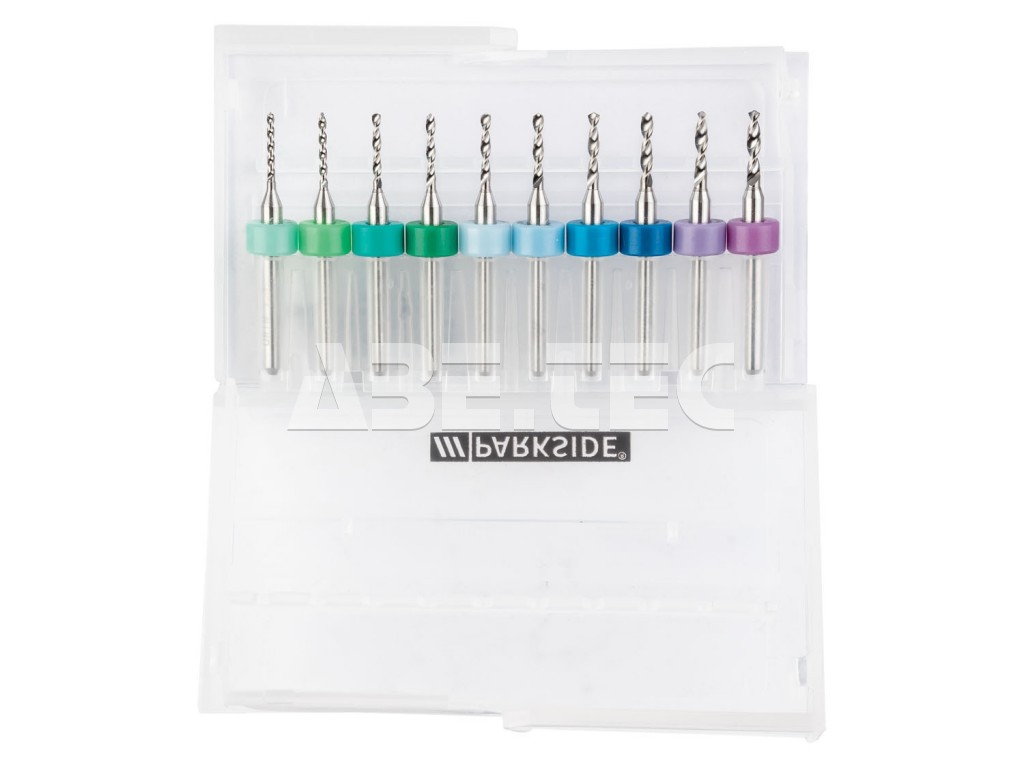

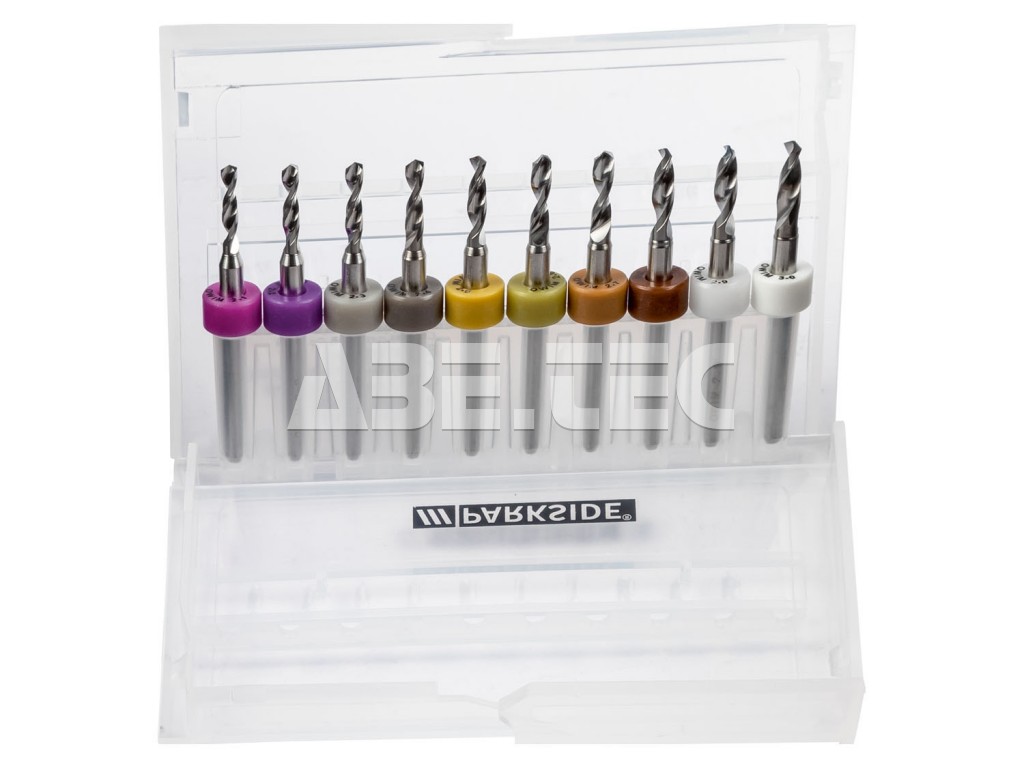

Sada vrtáků na DPS, 0,3-1,2mm, 10ks/bal

• Sada vrtáků na DPS, plast nebo akrylové sklo.
• Vyrobeny z nerezové oceli.
• Průměr 0,3 až 1,2 mm.
• Včetně plastnového boxu.
• Max. otáčky: 10 000 min-1.
• Obsahuje 10 kusů.

Sada vrtáků na DPS, 1,1-2,0mm, 10ks/bal

• Sada vrtáků na DPS, plast nebo akrylové sklo.
• Vyrobeny z nerezové oceli.
• Průměr 1,1 až 2,0 mm.
• Včetně plastnového boxu.
• Max. otáčky: 10 000 min-1.
• Obsahuje 10 kusů.

Sada vrtáků na DPS, 2,1-3,0mm, 10ks/bal

• Sada vrtáků na DPS, plast nebo akrylové sklo.
• Vyrobeny z nerezové oceli.
• Průměr 2,1 - 3,0 mm.
• Včetně plastnového boxu.
• Max. otáčky: 10 000 min-1.
• Obsahuje 10 kusů.
